3.2 Технология монтажа и ремонта светильников общего применения
Перед началом монтажа и ремонта светильники проверяют в МЭЗ. При этом определяют и маркируют фазные и нулевые провода, производят зарядку или перезарядку светильников, собирают блоки люминесцентных светильников и комплектные световые линии. Операции по монтажу и ремонту светильников состоят из установки деталей крепления и конструкций, подвески и крепления светильников, присоединения к электросети и сети заземления. Светильники для ламп накаливания и ламп ДРЛ одинаковы по конструкции, но последние имеют более сложную конструкцию, большую массу и пускорегулирующую аппаратуру. Корпуса светильников снабжены блоком устройства для ввода провода и различными подвесками. Современные светильники имеют штепсельные соединения или зажимы для присоединения к стационарной электросети.
При строительстве зданий, в особенности крупнопанельных, в них, как правило, предусматривают все отверстия, ниши и закладные части для установки осветительного оборудования и прокладки осветительных сетей. Выключатели и штепсельные розетки при скрытой проводке устанавливают в готовых нишах, коробках или стаканах, с креплением шурупами, винтами или имеющимися на них распорными лапками.
Надплинтусные штепсельные розетки и потолочные выключатели имеют металлические основания и, как правило, их крепят непосредственно к стене пристреливанием. Выключатели и штепсельные розетки для открытой проводки, потолочные и настенные ламповые патроны устанавливают на деревянных розетках и крепят шурупами.

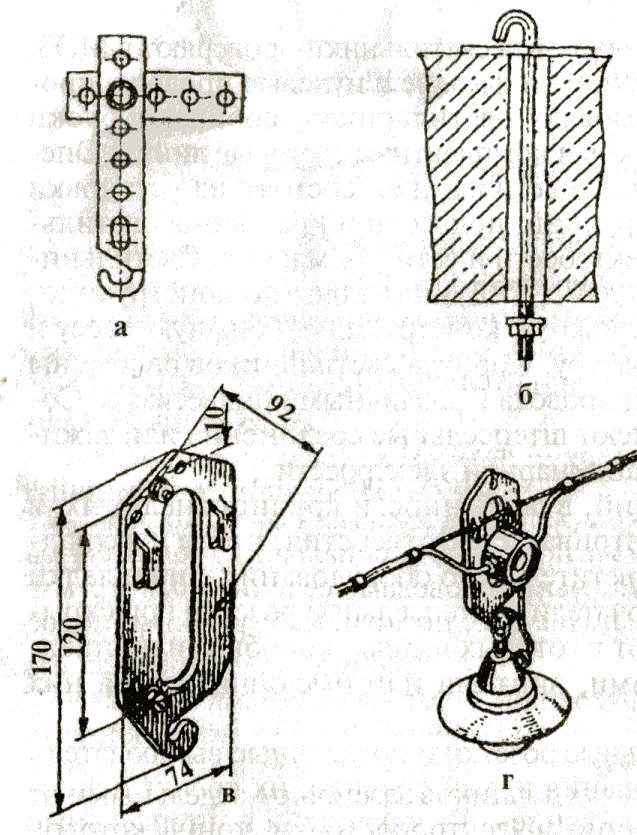

Рис. 11 Конструктивные элементы для установки светильников:
а – крюк; б – шпилька; в – подвес; г – подвеска светильника
Светильники, их рассеиватели и защитные сетки должны быть прочно закреплены. Крюки и другие приспособления для подвесных светильников массой до 100 кг испытывают в течение 10 мин пятикратной массой, а светильники (люстры) массой более 100 кг двукратной массой плюс 80 кг. При креплении светильников к потолку на дюбелях, забиваемых монтажным пистолетом, каждую точку подвеса испытывают тройной массой светильника плюс 80 кг. Если масса светильника не превышает 10 кг, его подвешивают на крюках с помощью колец или скоб блока крепления. Крюки У623, У625 и У629 длиной 60; 155 и 215 мм (рис. 11, а) устанавливают в железобетонных потолках. Их изолируют, а блок подвески снабжают изолирующим кольцом. Если светильник устанавливают на шпильку (рис. 11, б) с резьбой, ее закрепляют на основании. Светильники с резьбой и кольцом устанавливают на стенах, колоннах и фермах с помощью кронштейнов У116, К290 и У25М, закрепляемых дюбелями или приваркой. К металлическим и железобетонным фермам, а также к ограждениям технологических площадок светильники крепят с помощью подвесов различной длины или трубчатыми кронштейнами. При установке светильников на монтажном профиле К108 их крепят двумя винтами М6.
Люминесцентные светильники подвешивают на коробах КЛ1 и КЛ2$ помощью специальных держателей, перемещающихся вдоль короба в щели (в его нижней части). Заземляющий провод присоединяют к приваренному внутри короба зажиму. Магистральные короба КЛ закрепляют на тросовых подвесках, потолочных скобах и кронштейнах.

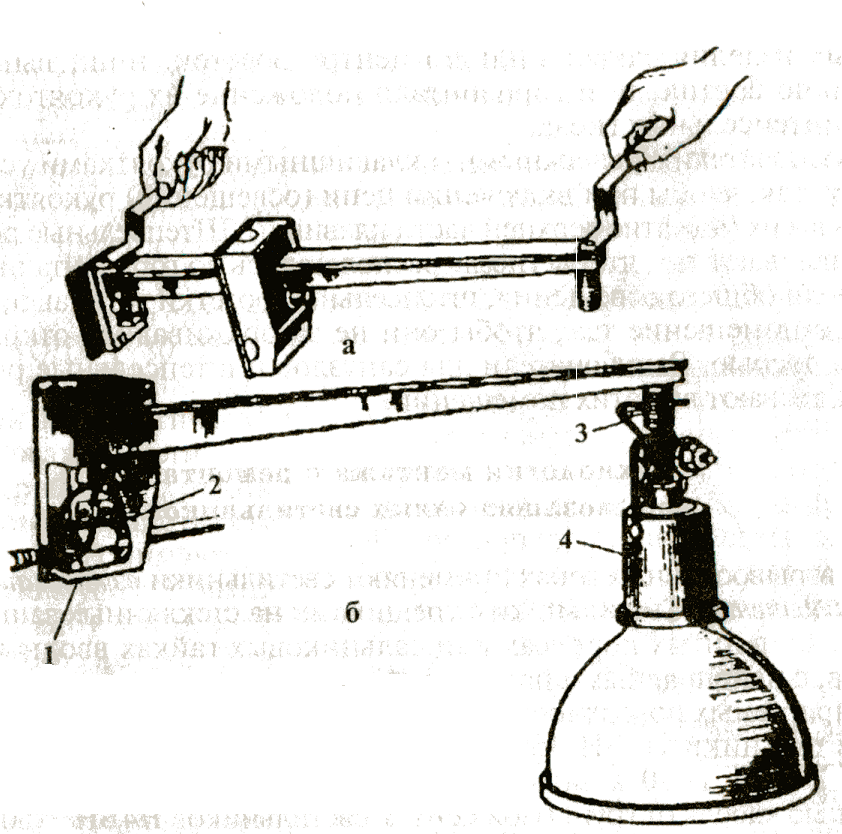

Рис. 12 Сборка Кронштейна (а), установка светильника на держателе (б):
1- патрубок светильника; 2,4 – винты заземления; 3 – держатель У25М
На шинопроводах ШОС светильники крепят хомутом с крючком К470. Предельная нагрузка на 1м шинопровода 12 кг. При прокладке шинопровода по стенам и нижним поясам ферм светильники устанавливают на кронштейнах, прикрепленных к этим строительным основаниям (рис. 12).
При креплении на тросе светильники устанавливают: на тросовых подвесках с обоймами (см. рис. 11, г) на крюке, приваренном к металлической пластинке с ответвительной коробкой (загнутые края остинки обжимают вокруг троса); к скобе в разъемной ответвительной коробке при тросовом проводе АРТ.
При установке на шинопроводах ШРА, прокладываемых по одной ассе с ШОС, светильники крепят на боковых поверхностях ШРА симметрично по обе стороны с помощью специальных кронштейнов.
Светильники заряжают медными проводами сечением 0,5-1,5 мм2. Провода пропускают через подвесные штанги, кронштейны, подвесы и стойки; соединение проводов внутри них запрещено.
Светильники с лампами накаливания и ДРЛ подключают к электросети через вводный блок, двухполюсные штепсельные соединения, через колодки зажимов.
Металлические корпуса светильников заземляют отдельными ответвлениями от нулевого провода электропроводки, концы которого отсоединяют к корпусам светильников заземляющими винтами. -
При монтаже осветительного оборудования выполняют следующие основные требования: светильники вряду и по высоте выравнивают так, чтобы отклонения их не были заметны на глаз; установочные изделия закрепляют по центру розеток, ниш, выверяют строго по вертикали и горизонтали положение их рукояток, кнопок и штепсельных гнезд.
Выключатели с рычажными и клавишными рукоятками устанавливают так, чтобы при включении цепи (освещения) рукоятка двигалась вверх (нажатие верхней части клавиши). Штепсельные розетки устанавливают так, чтобы гнезда располагались по горизонтали. Выключатели общего освещения, штепсельные розетки устанавливают у входа в помещение так, чтобы они не загораживались открывающейся дверью. Выключатели для санузлов и штепсельные розетки устанавливают вне этих помещений.
Во взрывоопасных зонах применяют светильники взрывозащищенного исполнения. Светильники с трещинами на стеклянных защитных колпаках, в литых корпусах или сальниковых гайках вводных устройств, с неисправными патронами, раковинами или углублениями на сопрягаемых поверхностях монтажу и ремонту не подлежат.
Рис.13 Светильник Н4бн – 150 с вертикальным вводом кабеля:
1 – нажимная муфта; 2 – уплотнительное кольцо;
3 – крышка вводного устройства; 4 – зажим; 5 - колодка
Светильники Н4БН-150; ВЗГ-200АМ; ВЗГ-100; В4А-60; НОГЛ 2x80; НОДЛ 1x80 к зажимам вводной коробки присоединяют с помощью кабеля от групповой сети. У светильников Н4БН—150; ВЗГ-200АМ; ВЗГ/В4А-200М ввод осуществляют как небронированными трехжильными кабелями, так и тремя проводами, размещенными в цельнотянутой трубе.
Светильники при открытой прокладке кабеля целесообразно: тировать в такой последовательности:
снять оболочку с одного конца кабеля длиной 130 мм;
отвинтить ключом крышку 3 из монтажного отверстия вводного устройства светильников (у светильника Н4БН-150 — два винта крепления контактной колодки) и вынуть ее;
надеть на оболочку конца кабеля нажимную муфту 7 (фланцем вперед) и резиновое кольцо, продвинув его по кабелю на расстояние 140 мм от конца (рис. 13);
ввести во вводное устройство светильника разделанный конец кабеля и вывести концы жил через монтажное отверстие;
вставить резиновое кольцо 2 и нажимную муфту в гнездо ввода светильника и равномерным затягиванием двух болтов до отказа уплотнить место ввода;
подсоединить короткую жилу (длиной 100 мм) к заземляющему зажиму 4 и уложить запас жилы внутрь вводного устройства, подсоединить длинные жилы (длиной 130 мм): фазную - к левому, нулевую - к правому зажимам контактной колодки 5;
снять оболочку с другого конца кабеля, прозвонить и отмаркиравать жилы;
завинтить ключом крышку до упора;
для установки и проверки лампы светильника Н4БН-150 повернуть отражатель против часовой стрелки и снять его.
Рис.14 Светильник повышенной взрывозащищенности НОГЛ:
1 – крышка вводной коробки светильника; 2 – уплотнительная прокладка;
3 – нажимная муфта; 4 – стальная шайба
Ввод кабеля в светильники НОДЛ 1x80; НОГЛ 2x80 (рис. 14) выполняют в такой технологической последовательности:
открывают крышку вводного устройства светильника 7, снимают нажимную муфту 3, вынимают шайбу 4 и резиновое уплотнение 2 из гнезда;
отмеряют длину кабеля, необходимую для присоединения к контактным 1 зажимам внутри вводного устройства и создания запаса на два-три присоединения, и отрезают излишек, снимают с конца кабеля оболочку на таком расстоянии, чтобы она входила внутрь вводного устройства на 10—12 мм, удаляют изоляцию с концов жил да длину 25—30 мм, достаточную для изгибания кольца, надевают на оболочку кабеля нажимную муфту, стальную шайбу и резиновое уплотняющее кольцо;
вводят кабель в светильник, установив резиновое уплотнительное кольцо и стальную шайбу во вводное отверстие, закрепляют двумя болтами нажимную муфту и затягиванием болтов уплотняют резиновым кольцом место ввода кабеля.
Подготовленные светильники устанавливают на строительных основаниях (стенах, колоннах, потолках) с жестким креплением подвесов или кронштейнов. От ответвительной коробки У-409 до трубного кронштейна или подвеса длина должна быть не менее 60 мм, а все три провода на этом участке должны быть заключены в общую поливинилхлоридную трубу внутренним диаметром 8—10 мм.
Уплотнение ввода проводов в светильнике испытывают выборочно (через свободный конец кронштейна или подвеса) сжатым воздухом с избыточным давлением 50 кПа. Продолжительность испытания 3 мин; при этом давление не должно уменьшаться более чем на 50%. Ввод проводов марки ПРКС в коробку У-409 показан на рис. 15. При прокладке проводов в трубах светильники должны поступать на монтаж со спусками и предварительно заряженными. Длину проводов принимают равной расстоянию от светильника до ближайшей ответвительной коробки плюс 100 мм, необходимые для соединения в коробке.
Светильник, устанавливаемый последним в линии, должен укомплектовываться стандартным сгоном. Длина заряженных проводов должна равняться длине участка трубы от последнего светильника до ответвительной коробки этого светильника.

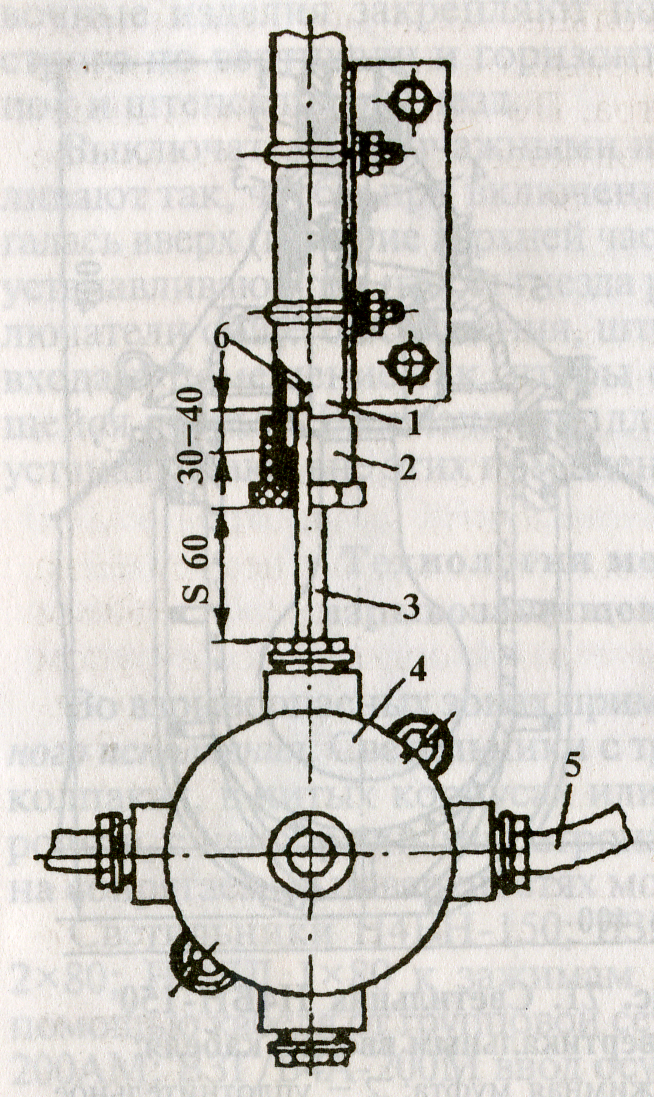

Рис.
15 Узел
ввода проводов ПРКС
в коробку У-409 от
светильника
с трубным
кронштейном:
/ —
трубный кронштейн; 2
— трубный
сальник; 3
—
труба из поливинилхлоридного пластиката;
4
— ответвительная
коробка; 5 — кабель; 6
— провод
ПРКС на оболочку кабеля нажимную муфту,
стальную шайбу и резиновое уплотняющее
кольцо;
Технология монтажа и ремонта электроустановочные устройств и схемы питания освещения
Перед скрытой установкой выключателей и штепсельных розеток предварительно замоноличивают в строительные конструкции специальные пластмассовые стаканы и кольца. Закладной стакан представляет собой полый полипропиленовый цилиндр, состоящий из двух половинок переменного диаметра. По диаметру стакан имеет кольцевые выступы, перегородку для звуковой изоляции и сквозное отверстие для прохода каналообразователя.
Выключатели и штепсельные розетки крепят распорными планками с винтами М4 к кольцевым выступам в закладных стаканах.
Выпускаемые заводами стаканы имеют различную длину. Это дает возможность устанавливать их в железобетонных и гипсолитовых панелях разной толщины. Установку выключателей и переключателей в помещениях с нормальной средой при открытом способе прокладки электроосветительной сети следует производить на высоте 1,5 м от пола (в школах и детских учреждениях — 1,8 м), по центру — на деревянных или пластмассовых подрозетниках диаметром 55—60 мм толщиной не менее 10 мм, прикрепляемых к основанию шурупом (рис. 16). Штепсельные соединители (розетки) устанавливают на высоте 0,8—1 м от пола (в школах и детских учреждениях — 1,5 м). Расстояние от заземленных устройств должно быть не менее 0,5 м. Розетки устанавливают на деревянных и пластмассовых подрозетниках диаметром 55—60, толщиной не менее 10 мм. Брызгозащищенные розетки устанавливают на скобе или непосредственно на стене с вводом проводов снизу через сальниковое уплотнение.

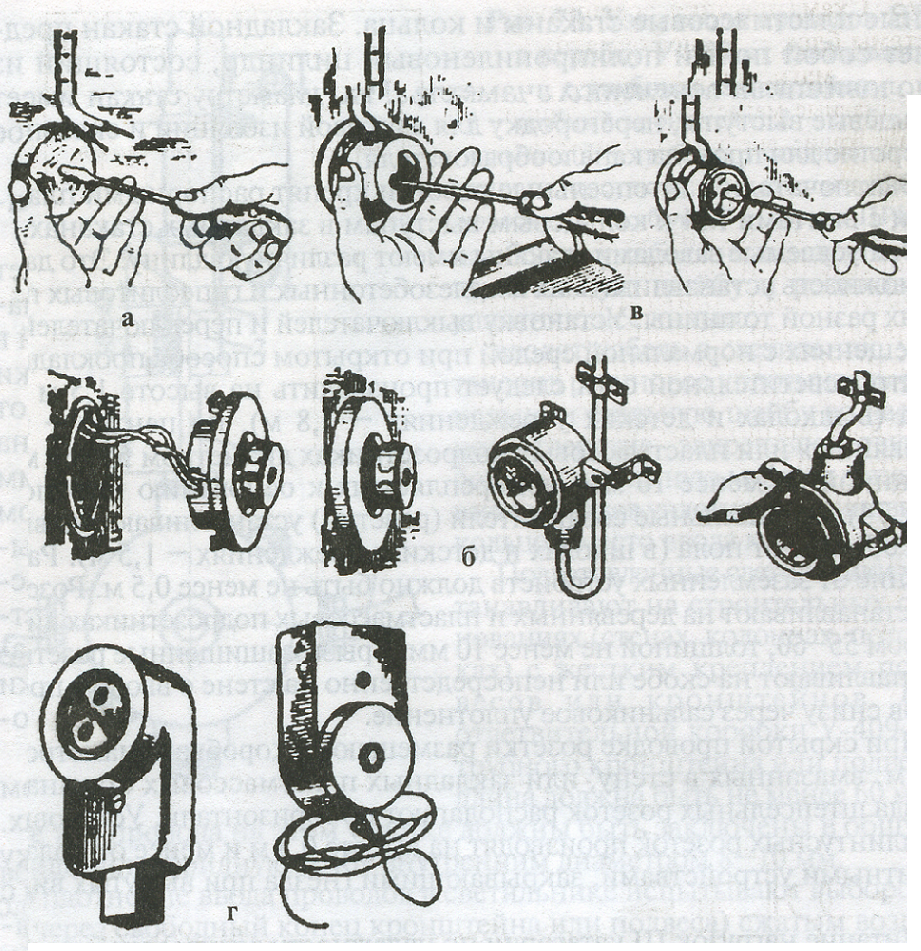

Рис.
16 Монтаж
и вид установочных приборов:
а —
последовательность
установки выключателя и штепсельной
розетки для электропроводки, проложенной
плоскими проводами открыто;
б —
выключатель
для скрытых проводок;
в —
выключатель
и штепсельная розетка для установки в
помещении; г — надплинтусная штепсельная
розетка и подпотолочный выключатель
При скрытой проводке розетки размещают в коробках диаметром 70 мм, вмазанных в стену, или закладных пластмассовых стаканах. Гнезда штепсельных розеток располагают по горизонтали. Установку Надплинтусные розеток производят на высоте 0,3 м и менее от пола с защитными устройствами, закрывающими гнезда при вынутых вилках.
Питание нагрузок III категории по надежности электроснабжения может производиться от одной однотрансформаторной подстанции. Аварийное и рабочее освещение должны при этом иметь самостоятельное питание, начиная от распределительного щита подстанции
или от ввода в здание.
Для электронагрузок II категории при наличии централизованного резерва трансформаторов, питание трансформатора допустимо питание от одной однотрансформаторной подстанции, но в действительности желательно иметь более надежную схему электроснабжения.
В большинстве случаев электронагрузки II категории имеют ту же схему питания, что и нагрузки I категории.
При питании осветительной установки здания более чем от одной однотрансформаторной подстанции для рабочего и аварийного освещения используют разные трансформаторы. Если при этом трансформаторы получают независимое питание, то такая схема обеспечивает электроснабжение осветительных нагрузок I категории.
В целях сохранения полного освещения при аварийных и плановых отключениях трансформаторов в ряде случаев (например, в цехах с частыми и длительными остановами технологического оборудования на ремонт и профилактический осмотр) желательно иметь перемычки между однотрансформаторными подстанциями.
При питании нагрузок по схеме блок трансформатор — магистраль главная магистраль, питаемая от трансформатора и прокладываемая по цеху, выполняет роль шин распределительного щита трансформаторной подстанции ТП (рис. 17).

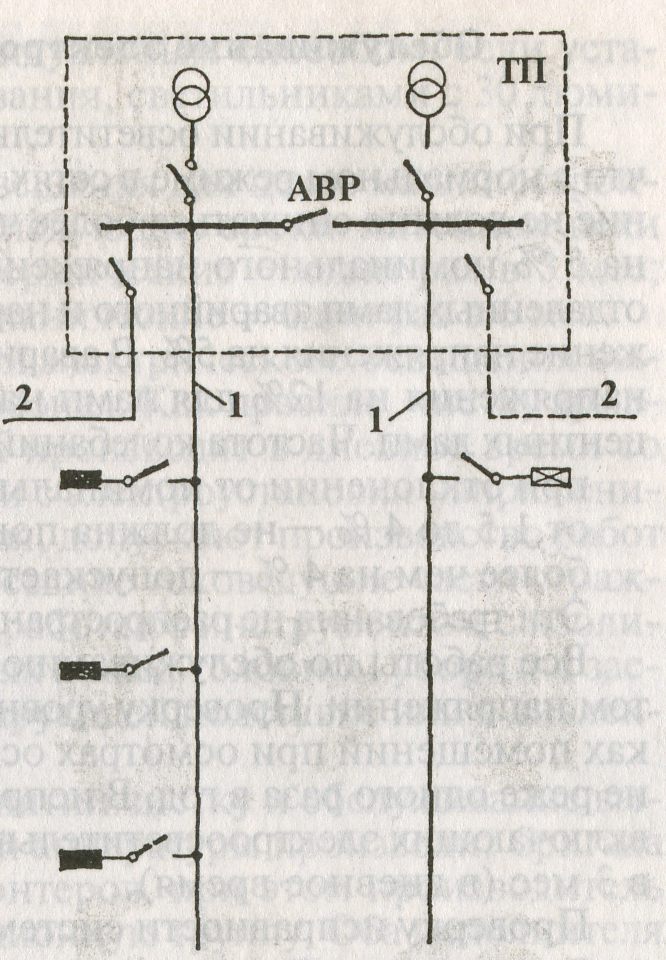

Рис.
17 Схема
питания освещения
от системы блок
— трансформатор —
магистраль:
I
— главные
магистрали; 2
— линии,
питающие внецеховые нагрузки
Ответвления от главной магистрали к осветительным и силовым щиткам производят по всей длине магистрали с установкой защитных аппаратов в местах ответвлений или в непосредственной близости от них. При совмещении сетей электроосвещения и силового электрооборудования принципиальные вопросы резервирования питания должны быть решены аналогично.
Схемы питания освещения от силовых вводов изображены на рисунке 18.

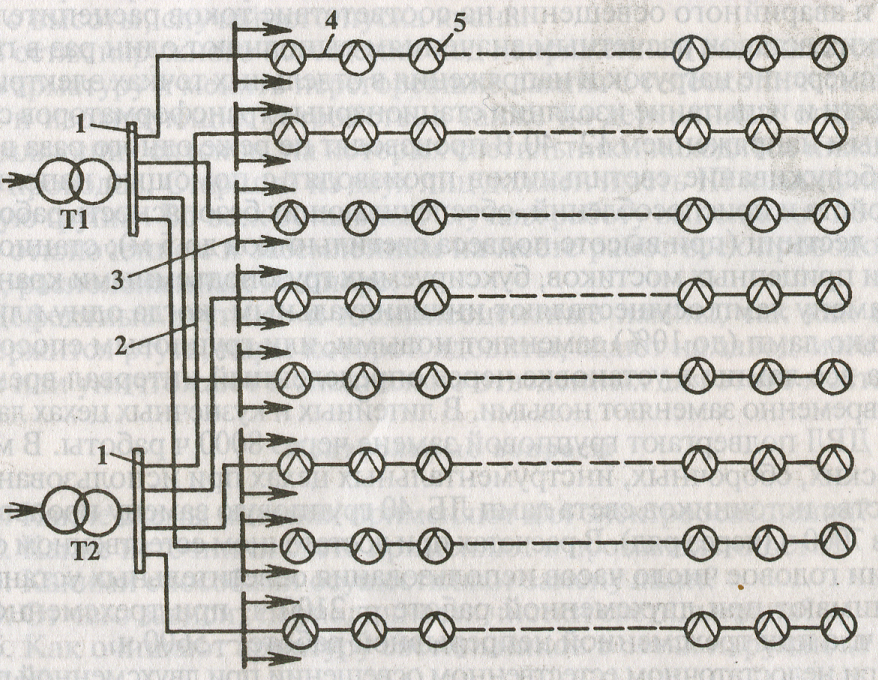

Рис.
18 Схема
питания сети освещения крупного цеха:
1 —
распределительный
щит подстанции; 2
— питающие
линии; 3
— групповой
щиток; 4
— групповая
сеть; 5 — светильник
В питающих сетях освещения применяют как магистральные, так и радиальные схемы в зависимости от мощности и расположения щитков.
Обслуживание электроосветительных установок
При обслуживании осветительных электроустановок нужно знать, что в нормальном режиме в сетях электрического освещения напряжение не должно снижаться более чем на 2,5 % и повышаться более чем на 5 % номинального напряжения лампы. Для отдельных наиболее отдаленных ламп аварийного и наружного освещения допускается снижение напряжения на 5%. В аварийном режиме допускается снижение напряжения на 12% для ламп накаливания и на 10 % для люминесцентных ламп. Частота колебаний напряжения в осветительных сетях:
при отклонении от номинального на 1,5% не ограничивается;
от 1,5 до 4 % — не должна повторяться более десяти раз в 1 ч;
более чем на 4 % — допускается один раз в 1 ч.
Эти требования не распространяются на лампы местного освещения.
Все работы по обслуживанию светильников выполняют при снятом напряжении. Проверку уровня освещенности в контрольных точках помещений при осмотрах осветительных установок производят не реже одного раза в год. В исправности автоматов, отключающих и включающих электроосветительные установки, убеждаются один раз в 3 мес. (в дневное время).
Проверку исправности системы аварийного освещения производят не реже одного раза в квартал.
Проверку стационарного оборудования и электропроводки рабочего и аварийного освещения на соответствие токов расцепителей и плавких вставок расчетным значениям выполняют один раз в год.
Измерение нагрузок и напряжения в отдельных точках электрической сети и испытание изоляции стационарных трансформаторов с вторичным напряжением 12—40 В производят не реже одного раза в год.
Обслуживание светильников производят с помощью напольных устройств и приспособлений, обеспечивающих безопасность работающих: лестниц (при высоте подвеса светильников до 5 м); стационарных и прицепных мостиков, буксируемых грузоподъемными кранами.
Замену ламп осуществляют индивидуальным, когда одну или несколько ламп (до 10%) заменяют новыми, или групповым способом, когда все лампы в установке через определенный интервал времени одновременно заменяют новыми. В литейных и кузнечных цехах лампы типа ДРЛ подвергают групповой замене через 8000 ч работы. В механических, сборочных, инструментальных цехах при использовании в качестве источников света ламп ЛБ-40 групповую замену производят через 7000 ч (через ряд). В расчетах при достаточном естественном освещении годовое число часов использования осветительных установок принимают при двухсменной работе — 2100 ч, при трехсменной — 4600 ч, а при трехсменной непрерывной работе — 5600 ч.
При недостаточном естественном освещении при двухсменной работе число часов использования осветительных установок — 4100 ч; при трехсменной — 6000 ч; при непрерывной трехсменной работе — 8700 ч.
Исправные лампы, снятые при групповой замене, можно использовать во вспомогательных помещениях. Замену ламп производят индивидуальным способом, если установка выполнена лампами накаливания, светильниками с 30 люминесцентными или 15 лампами ДРЛ.
Чистку светильников общего освещения для цехов машиностроительных предприятий проводят в следующие сроки: литейные цехи
— один раз в 2 мес; кузнечные, термические — один раз в 3 мес; инструментальные, сборочные, механические — один раз в 6 мес.
Техническое обслуживание сетей электрического освещения выполняет специально обученный персонал. Как правило, чистку арматуры и замену перегоревших ламп производят в дневное время со снятием напряжения с участка. Если с электроустановки напряжением до 500 В снять напряжение нельзя, допускают производство работ под напряжением. В этом случае соседние токоведущие части ограждают изолирующими накладками, работают инструментом с изолированными рукоятками, в защитных очках, головном уборе и с застегнутыми рукавами, стоя на изолирующей подставке или в диэлектрических галошах.
В цехах промышленных предприятий чистку и обслуживание высоко расположенной осветительной аппаратуры производит бригада в составе не менее двух электромонтеров, при этом производитель работ должен иметь III квалификационную группу. Оба исполнителя должны быть допущены к верхолазным работам. При работе соблюдают меры предосторожности от попадания под напряжение, падения с высоты, случайного пуска крана.
В сетях наружного освещения под напряжением разрешается чистить арматуру и менять перегоревшие лампы с телескопических вышек и изолирующих устройств, а также на деревянных опорах без заземляющих спусков, на которых светильники находятся ниже фазных проводов. Старший из двух лиц должен иметь III квалификационную группу. Во всех остальных случаях работу выполняют по наряду с отключением и заземлением на месте работ всех проводов линий, расположенных на опоре.
Дефектные ртутные и люминесцентные лампы, так как в них содержится ртуть, пары которой ядовиты, сдают на завод-изготовитель или уничтожают в специально отведенных для этого местах.
