2.2. Ответвительные коробки.
Ответвительные коробки предназначены для ответвления сети к потребителю. Присоединение коробок к шинопроводу осуществляется захватами, расположенными в передней ее части и двумя крючками на противоположном конце. Коробки могут укомплектовываться предохранителями, разъединителями или автоматическими выключателями.Доступ к аппаратам, установленным в ответвительных коробках, благодаря специальным блокирующим устройствам возможен только при предварительном отключении штепсельных выводов коробки от токоведущих шин шинопровода. Как только происходит такое отключение, штепсельное окно шинопровода автоматически закрывается. Включение штепсельных выводов на шины возможно только при закрытых крышках коробок. Включение штепсельных выводов на шины и отключение от них выполняется предусмотренными во всех коробках механизмами, управляемыми при помощи рукояток.

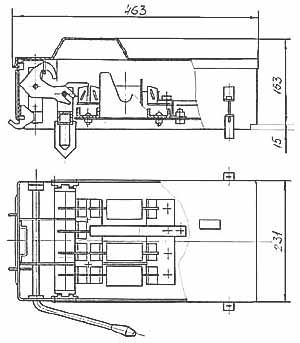

(Рис.1). Коробка ответвительная У2031 с предохранителями ПН2-100

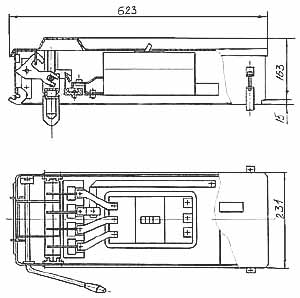

(Рис.2) Коробки ответвительные У2032, У2033 с разъединителями

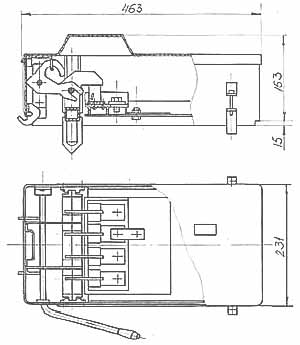

(Рис.3).Коробки ответвительные У2038, У2039, У2051 с выключателями автоматическими
Таблица 1.Номенклатура ответвительных коробок шинопровода
Тип |
Наименование |
Номинальная сила тока защитного аппарата, А |
Номинальная сила тока распределителей автоматического выключателя, А |
Номинальная сила тока шинопровода, А |
Масса, max, кг |
У2031 |
Коробка ответвительная с предохранителями ПН2-100 |
100 |
- |
250 400 |
8,44 |
У2032 |
Коробка ответвительная с разъеденителем на 160 А |
- |
- |
630 |
5,78 |
У2033 |
Коробка ответвительная с разъеденителем на 250 А |
- |
- |
400 630 |
7,97 |
У2038 |
Коробка ответвительная с выключателем автоматическим |
100 |
16, 20, 25, 31,5; 40, 50, 63, 80, 100 |
250 400 |
11,45 |
У2039 |
Коробка ответвительная с выключателем автоматическим |
160 |
125, 160 |
630 |
11,13 |
У2051 |
Коробка ответвительная с выключателем автоматическим |
250 |
200 250 |
400 630 |
11,11 |
3. Расчетно техническая часть.
3.1.Выбор оборудования.
Для электроснабжения токарного цеха я использую шинопровод ШМА, ШРА и ШОС, ЛПО 60 Вт. –(26 штук), токарный-винторезный станок ТВ-9У 380В. (3 штуки), мини-фрезеровочный станок FPX-20Е 230В./150Вт. (3 штуки) и один настолный сверлильный станок ТН1. После чего я выберу сечения проводников, однофазные двух- и трехпроводные линии, а также трехфазные четырех- и пятипроводные линии при питании однофазных нагрузок, должны иметь сечение нулевых рабочих (N) проводников, равное сечению фазных проводников.
Трехфазные четырех- и пятипроводные линии при питании трехфазных симметричных нагрузок должны иметь сечение нулевых рабочих (N) проводников, равное сечению фазных проводников, если фазные проводники имеют сечение до 16 мм2 по меди и 25 мм2 по алюминию, а при больших сечениях - не менее 50% сечения фазных проводников.
Сечение PEN проводников должно быть не менее сечения N проводников и не менее 10 мм2 по меди и 16 мм2 по алюминию независимо от сечения фазных проводников.
Сечение РЕ проводников должно равняться сечению фазных при сечении последних до 16 мм2, 16 мм2 при сечении фазных проводников от 16 до 35 мм2 и 50% сечения фазных проводников при больших сечениях.
Сечение РЕ проводников, не входящих в состав кабеля, должно быть не менее 2,5 мм2 - при наличии механической защиты и 4 мм2 - при ее отсутствии.
