4. Порядок выполнения работы
4.1.Исследование биполярного транзистора

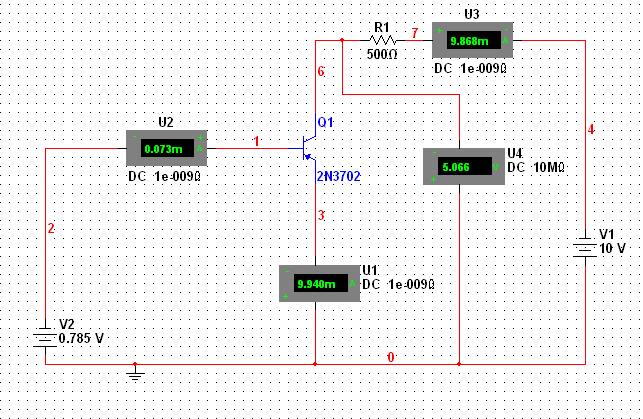

Собрать схему и согласно варианту установить значения элементов
Рис.10
Установить в транзисторе нормальный активный режим класса А усиления. С этой целью Есм вначале принимается равным -0,3В (см.табл.1.5). Если транзистор остается запертым (токи коллектора и эмиттера близки к нулю), то необходимо увеличить до 0,5В и т.д. При отпирании транзистора (фиксируется при появлении токов коллектора и эмиттера) продолжать увеличение до момента, при котором вольтметр V покажет значение указанное в табл. 1.5.
Снять показания всех приборов и определить статические коэффициенты передачи тока базы и эмиттера Затем рассчитать входное и выходное сопротивления транзистора постоянному току. При этом следует принять а за - падение напряжения на транзисторе, снятое с вольтметра V. Все приборы должны быть установлены в режим постоянного тока, т.е. DC.
; ;
Перевести транзистор поочередно в состояния насыщения и отсечки, подав на него Есм = -5В и Есм=0,1 В, соответственно. Снять показания всех приборов и занести в таблицу 1.
Таблица 1.
|
Eбэ, В |
Iб, А |
Iэ, А |
Iк, А |
Uкэ, В |
коэф. В |
коэф. А |
Rвх, Ом |
Rвых, Ом |
К |
µ |
1 |
-0.3 |
3.181 |
-0.013 |
-0.016 |
-1.136 |
-0.005 |
1.23 |
-0.094 |
71 |
|
|
2 |
7 |
0.606 |
0.588 |
-0.018 |
-1.667 |
-0.03 |
-0.03 |
11.551 |
92.611 |
|
|
3 |
15 |
1.404 |
1.385 |
-0.018 |
2.636 |
-0.013 |
-0.013 |
10.684 |
-146.444 |
||
4 |
20 |
1.903 |
1.884 |
-0.018 |
4.634 |
-0.009 |
-0.01 |
10.51 |
-257.444 |
||
5 |
22.44 |
2.146 |
2.128 |
-0.018 |
5.5 |
-0.008 |
-0.008 |
10.457 |
-305.555 |
0.245 |
4.082 |
Построить ВАХ.
Iб
Uбэ
Выводы
