Лабораторно - практическое занятие № 7 «Расчет кларков концентрации и рассеяния химических элементов в литосфере».
Модульная единица 3.
Цель практического занятия
• Освоение методики расчета кларков концентрации и рассеяния химических элементов двух типов горных пород.
Перечень практических заданий
• Подсчет кларков концентрации (КК) и рассеивания (КР).
• Ранжирование значений по величинам КК и КР
• Построение графика геохимического спектра горных пород.
• Проведение анализа особенностей распределения элементов в горных породах по группам с высокой концентрацией элементов, со средней, со слабой концентрацией.
Материалы для работы:
1. Таблица среднего содержания элементов в литосфере и осадочных породах.
2. Таблица содержания элементов в горных породах.
3. Калькуляторы.
Практическое занятие по этой теме предусматривает: расчет кларков концентрации и рассеянияхим для двух типов горных пород; ранжирование величин КХ и КР для эталонного объекта исследования; построение геохимических спектров этих пород; краткое заключение об особенностях химического состава пород каждого типа в сопоставлении с кларком литосферы и породными кларками.
Исходные материалы. Для расчета кларков концентрации и рассеяния каждому студенту предоставляются таблицы с аналитическими данными по содержанию редких и рассеянных элементов в дв.ух типах пород разных металлогенических пропровинций и кларками этих же элементов в литосфере (табл.7.1).
Для получения выразительных геохимических спектров набор элементов должен быть не менее 10 и включать в себя определенные парагенетические ассоциации химических элементов с литогенной или региональной специализацией. Для практических занятий обычно выбираются аналитические данные, характеризующие контрастные по своему лито- и петрохимическому составу породы, которые дают резко различные геохимические спектры. В качестве примера в таблицах приводятся данные по содержанию элементов либо в кислых и основных изверженных породах, либо сопоставляется химизм осадочных и метаморфических пород и др.
Таблица 7.1.
Содержание элементов в породах Западного Закавказья, n * 10-3 %
Элементы |
Породы |
Кларк литосферы (по А.П. Виноградову) |
|
Порфировидные граниты |
Андезито-базальты |
||
Mn |
50 |
100 |
90 |
Ni |
10 |
3 |
9,5 |
Со |
3 |
10 |
3,4 |
Ti |
500 |
1000 |
600 |
V |
30 |
30 |
19 |
Cr |
10 |
13 |
12 |
Мо |
0,2 |
0,6 |
0,13 |
Pb |
10 |
1 |
0,9 |
Zn |
5 |
3 |
6 |
Sr |
100 |
30 |
38 |
Ва |
60 |
30 |
45 |
Be |
0,3 |
0,3 |
0,15 |
В вводной беседе преподавателя дается краткая характеристика этих пород, в общем виде раскрываются закономерности концентрации элементов в породах с различной геохимической специализацией — этот материал студенты могут привлечь для объяснения полученных ими геохимических спектров.
Задание 1. Подсчет кларков концентрации и рассеяния (КК и КР) с использованием табличных данных и сведений о кларках элементов (см.табл. 7.1, 7.2 ) по формулам:
КК=Сi / К,
КР= К /Сi ,
где Ci - содержание в породах, К - кларк литосферы.
Задание 2. Ранжирование значений КК и КР для эталонного объекта. При построении геохимических спектров один из изучаемых объектов выборочно принимается за эталонный (например, породы кислого состава), с которыми сравниваются основные метаморфические или осадочные породы. Величины КК и КР для эталонного объекта располагаются в порядке их убывания (для КК) и возрастания (для КР). Для приведенных в табл.7.1. пород Закавказья эталонный ранжированный ряд для андезито-базальтов выглядит следующим образом:
КК Cо/3 > Be/2 = Zn/2 > Ti/1,5 = Cr/1,5 > Mn/1,1 = V/1,1 > Pb/ 1,0
КР Sr/1,2 > Ba/1,5 > Ni/3,1 > Mo/6
Задание 3. Построение графика геохимического спектра. Оно начинается с отображения на нем величин КК и КР эталонной системы. По оси ординат располагаются значения КК и КР вверх и вниз от величины КК = 1 в арифметическом или логарифмическом масштабе. Вверх от этой величины по оси ординат откладываются значения КК, вниз - КР. По оси абсцисс через равные интервалы проставляются символы анализируемых химических элементов в порядке ранжирования эталонного объекта. В результате выполненных построений спектр эталонного объекта получает вид монотонной кривой, наглядно отражающей меру обогащенности или обедненности пород элементами по сравнению с их содержанием в литосфере. Линии спектров других пород имеют ломанный вид, что позволяет выявить ассоциации элементов накопления и (или) рассеяния относительно эталонного объекта (рис. 7.1).

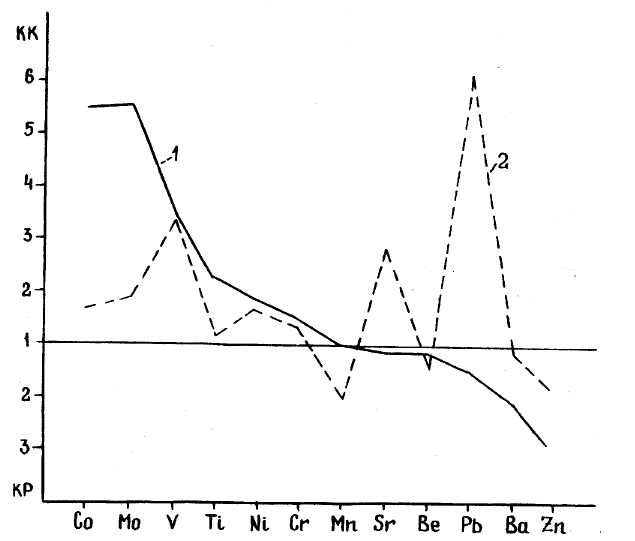

Рис.7.1. Геохимические спектры: 1- андезито-базальтов; 2- порфировидных гранитов
Задание 4. Заключение. Оно содержит краткую характеристику особенностей распределения элементов в горных породах и ответы на следующие вопросы: а) каковы особенности геохимического спектра основных пород? б) то же для кислых, в) в чем сходство и различия в химическом составе этих двух типов пород?
Анализ геохимической специализации пород нужно начинатьс выявления общих закономерностей - близости геохимического спектра к среднему составу литосферы, преобладания в данной породе концентрации или рассеивания элементов, установлениястепени контрастности распределения коэффициентов. Анализ геохимических различий в составе пород целесообразно вести не по отдельности для каждого элемента, а выделять определенные группы накопления - рассеивания, т.е. проводить эмпирическое ранжирование величин КК - КР в каждом конкретном случае. В приведенном примере геохимического спектра андезито-базальтов по характеру концентрации в них элементов можно выделить 3 группы:
1) с высокой концентрацией элементов ( КК > 10) куда входит Со;
2) со средней концентрацией (КК =3-4) - Be, Zn;
3) со слабой концентрацией, в целом близкой к кларку литосферы (КК= 1,2-1,5) - Cu, V, Cr, Mn, Pb .
Подобным образом ранжируются и величины КР.
В тех случаях, когда породы отдельных регионов имеют четкую металлогеническую специализацию (обогащенность изверженных пород Закавказья молибденом, Среднего и Южного Урала - медью и др.), она должна быть подчеркнута студентом при инд ивидуальном разборе особенностей графических построений. Желательно при этом выявить и общие черты региональной геохимической специализации пород, т.е. принадлежность их к литофильному, халькофилыюму, сидерофилыюму или смешанному типу.
Таблица 7.2.
