Примеры решения задач
Задача 6.1
Найти радиус зон возникновения пожаров от наземного ядерного взрыва мощностью 1 Мт, при котором избыточное давление составит 10–30 кПа. Воздух очень прозрачен (видимость до 50 км), лето.
Решение
1. По табл. 6.9 определяется значение светового импульса, достаточное для воспламенения:
кДж/м2
домов жилых, деревянных 420
производственного мусора, ветоши 168
хвойных лесов 400
созревших посевов 130
2. Согласно табл. 6.10 ожоги первой степени возникают при значении светового импульса:
кДж/м2
открытых участков кожи 190
то же под летней одеждой 380
то же под зимней одеждой 760
3. По табл. 6.11 определяются расстояния от центра взрыва, на которых могут возникнуть пожары (см. примечание 3):
км
домов жилых, деревянных 10,8
производственного мусора, ветоши 19,1
хвойных лесов 10,9
созревших посевов 21,3
4. По табл. 6.11 определяются расстояния, на которых люди получат ожоги первой степени:
км
открытых участков кожи 12,9
то же под летней одеждой 8,0
то же под зимней одеждой 6,9
Таблица 6.9
Воздействие светового импульса на материалы
Материал, элемент строения |
Значения светового импульса, вызывающие воспламенение, кДж/м2 |
Доски сосновые, еловые |
504–672 |
Доски, окрашенные в светлые тона |
1680–1890 |
Доски, окрашенные в темные тона |
252–420 |
Брезент палаточный |
402–504 |
Бязь белая |
504–756 |
Ткань темного цвета |
252–420 |
Кровля мягкая (толь, рубероид) |
588–840 |
Солома, сено, стружка |
336–504 |
Бумага белая |
336–420 |
Резина автомобильная, краска |
252–420 |
Двери, рамы, шторы зданий |
252–420 |
Дома жилые, деревянные |
420–672 |
Производственный мусор, ветошь |
168–252 |
Хвойные леса |
400–420 |
Хлеб на корню |
126–168 |
Таблица 6.10
Значения светового импульса, вызывающего ожоги открытых участков кожи, кДж/м2
Степень ожога |
Мощность взрыва, кт |
|||
1 |
10 |
100 |
1000 |
|
I II III |
100 160 320 |
130 240 360 |
160 280 440 |
190 300 480 |
Примечание. Степень ожога участка кожи под одеждой происходит летом при световом импульсе в 2 раза большем, зимой – в 4 раза.
Таблица 6.11
Расстояния до центра взрыва, км, при различных мощностях ядерного боеприпаса и значениях световых импульсов
Мощность, кт |
Световые импульсы, кДж/м2 |
|||||||||
4200 |
2900 |
1700 |
1200 |
800 |
600 |
400 |
320 |
200 |
100 |
|
1 |
|
|
|
|
|
|
|
|
|
|
5 |
|
|
|
|
|
|
|
|
|
|
10 |
|
|
|
|
|
|
|
|
|
|
50 |
|
|
|
|
|
|
|
|
|
|
100 |
|
|
|
|
|
|
|
|
|
|
200 |
|
|
|
|
|
|
|
|
|
|
300 |
|
|
|
|
|
|
|
|
|
|
500 |
|
|
|
|
|
|
|
|
|
|
1000 |
|
|
|
|
|
|
|
|
|
|
5000 |
|
|
|
|
|
|
|
|
|
|
10 000 |
|
|
|
|
|
|
|
|
|
|
Примечания.

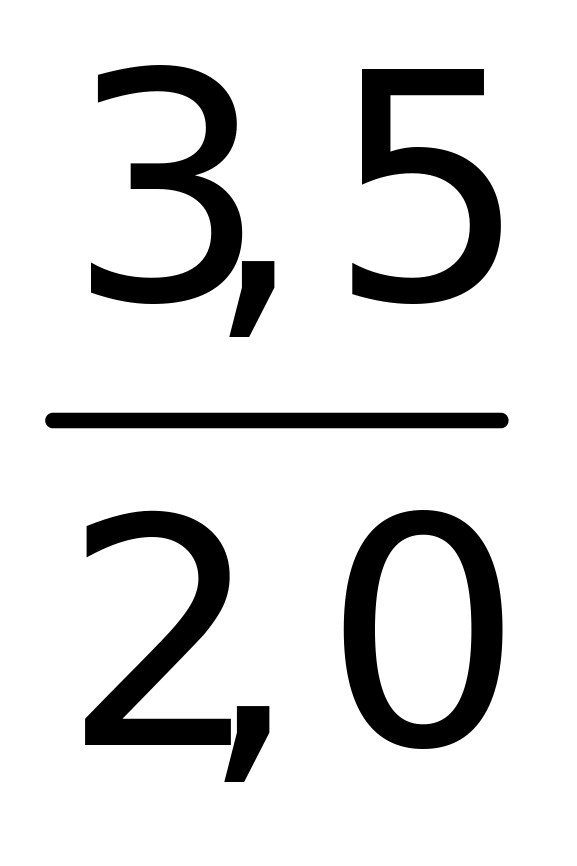

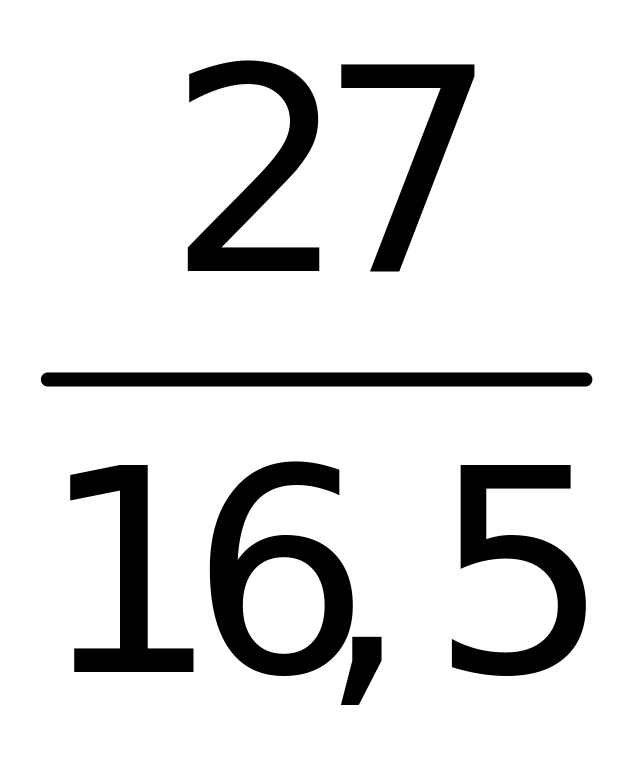

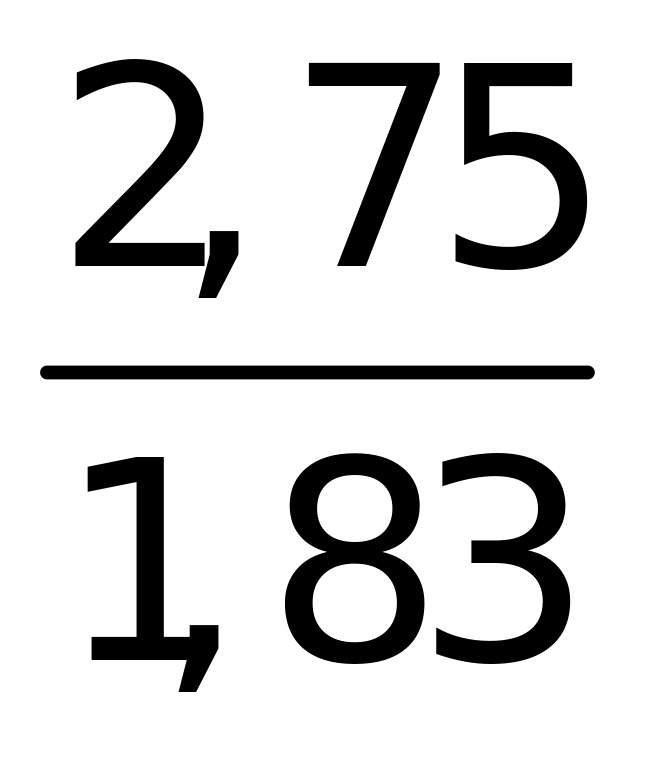

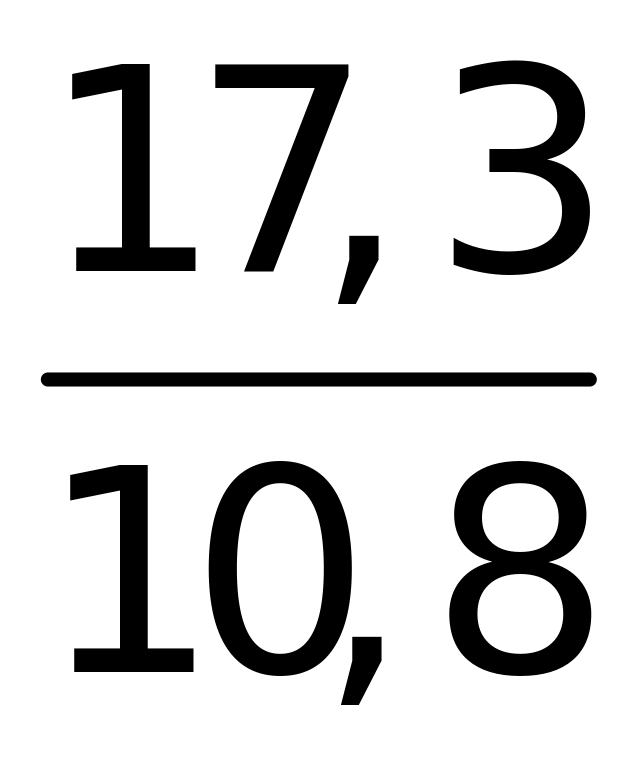

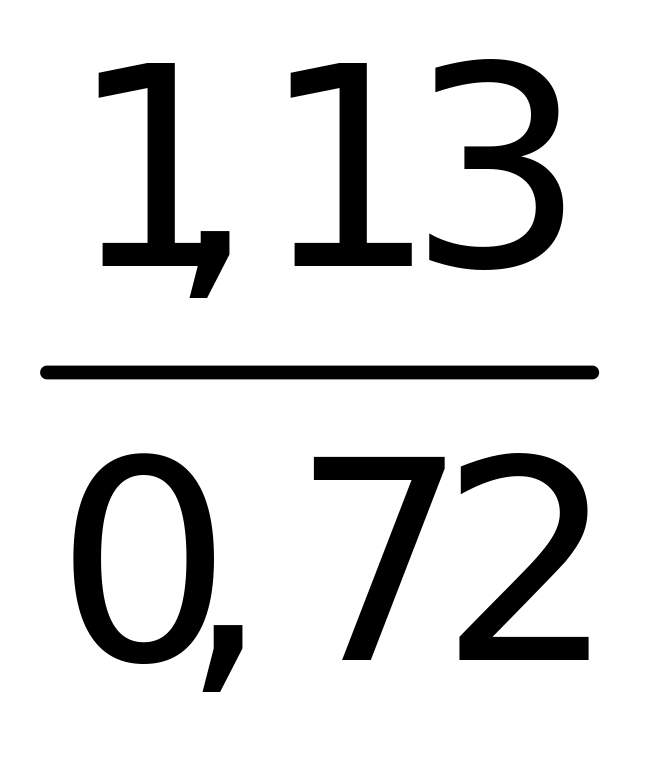

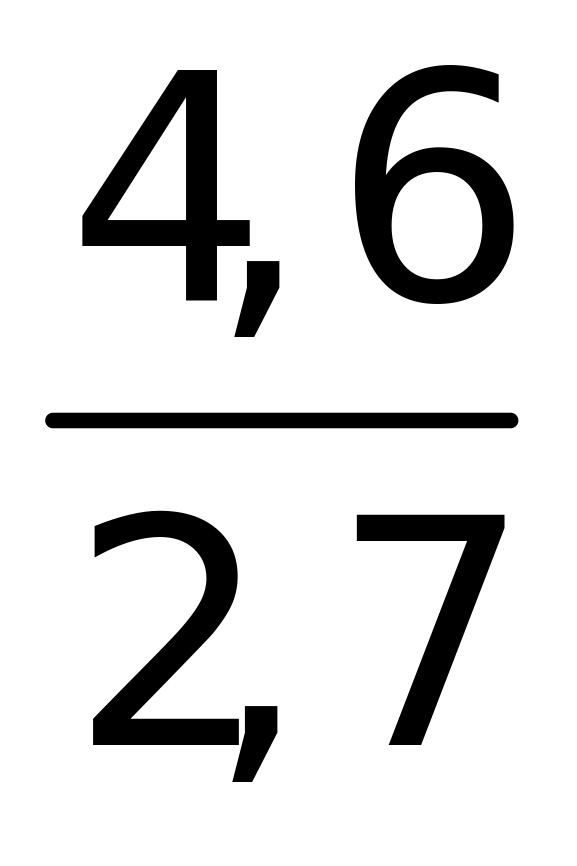

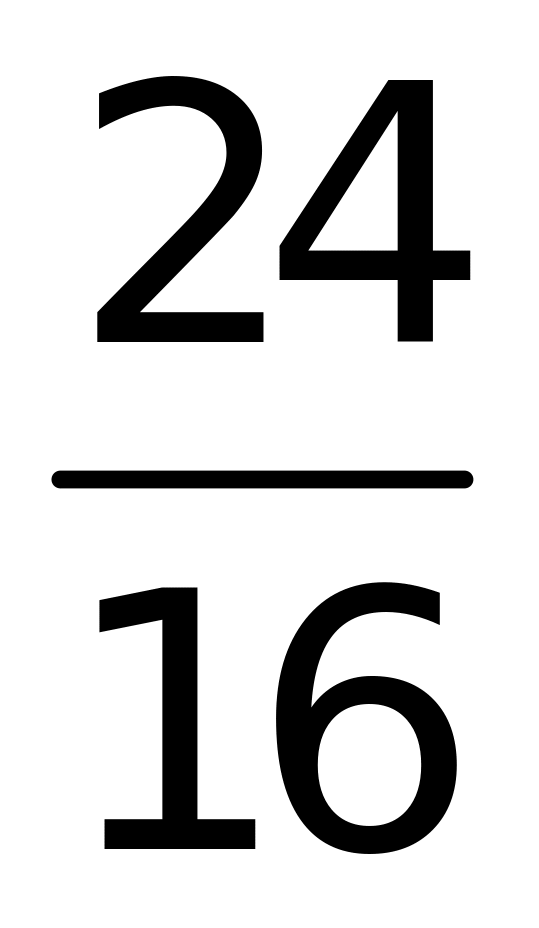

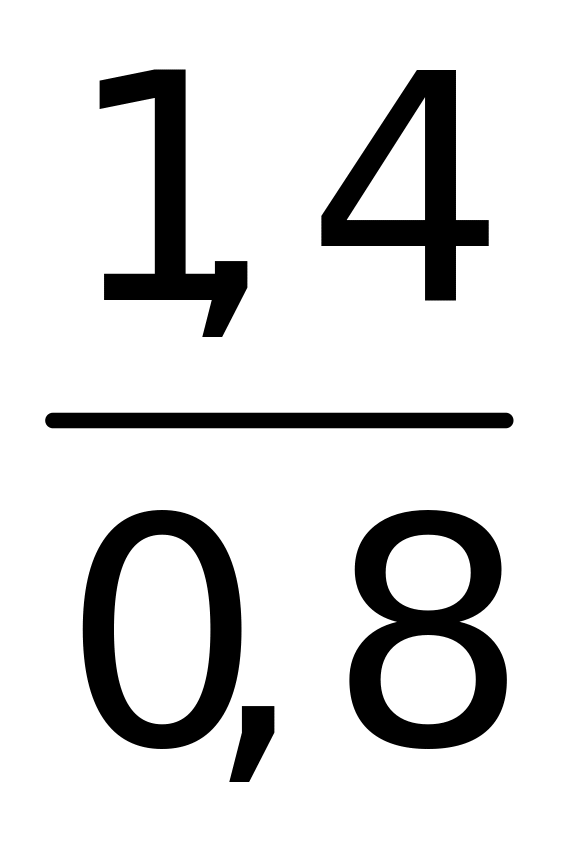

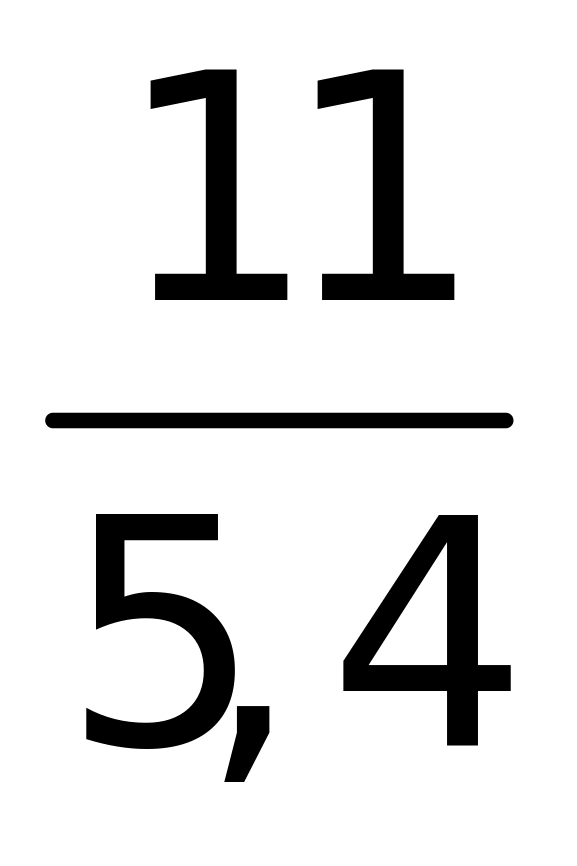

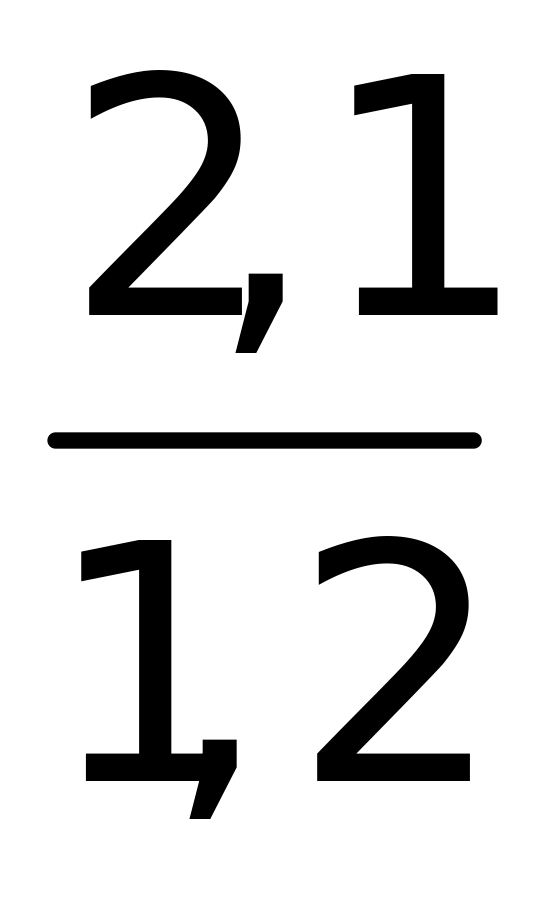

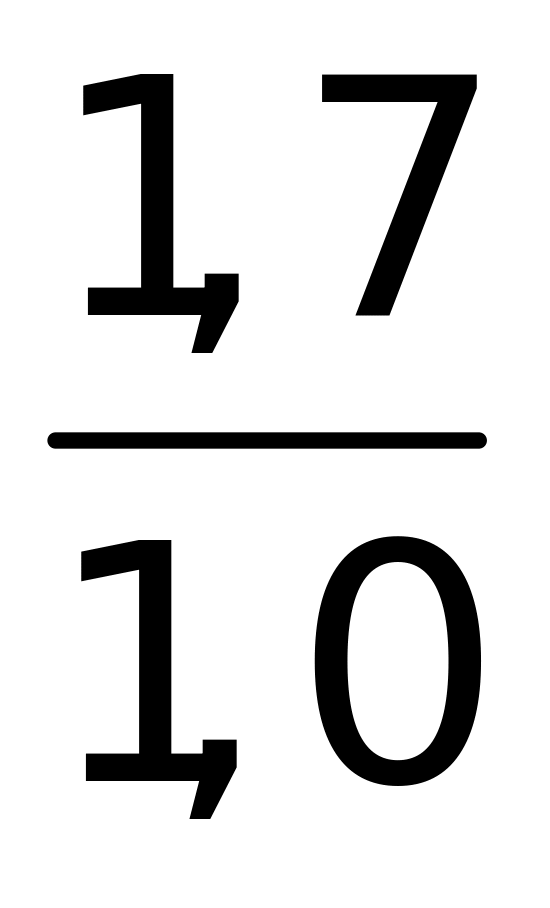

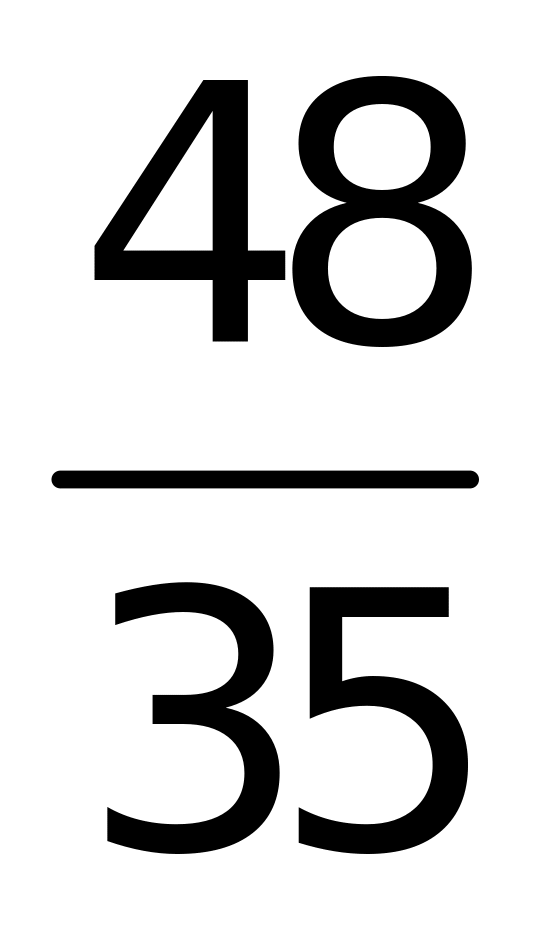

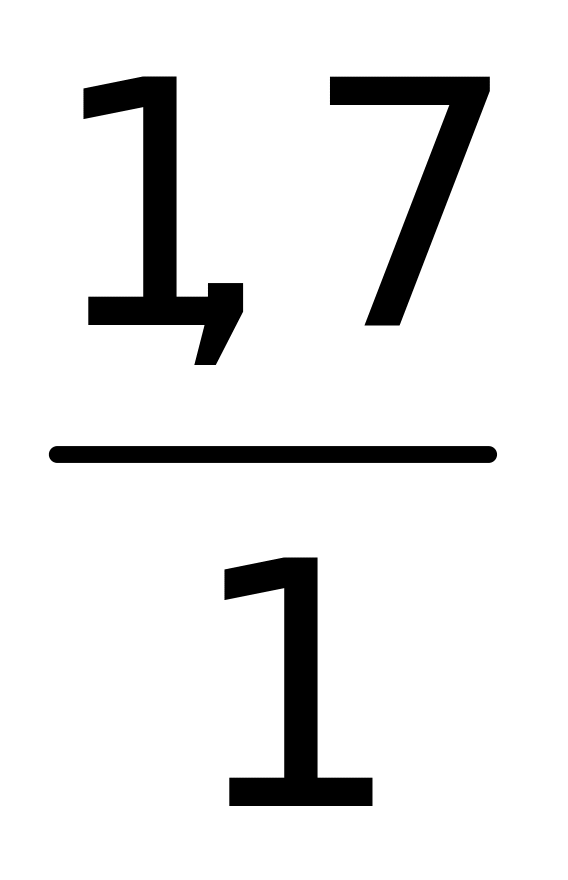

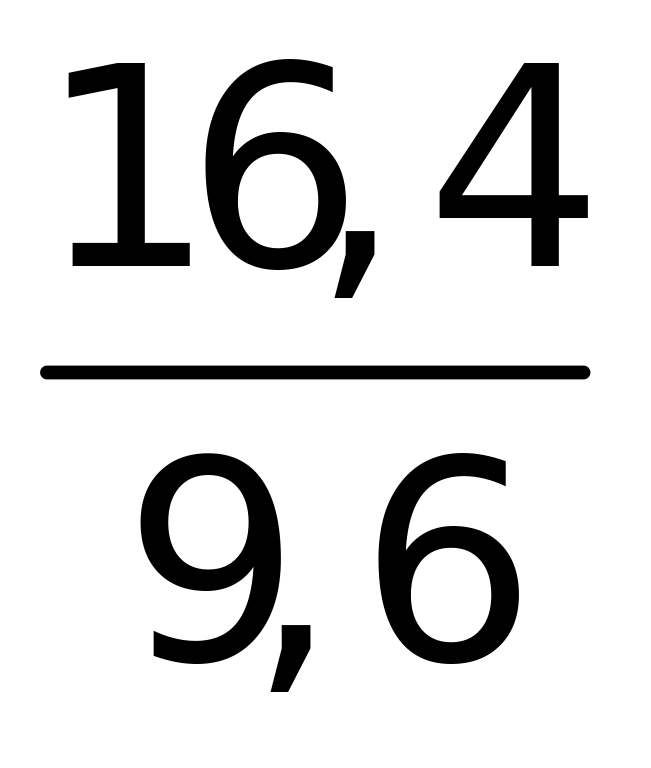

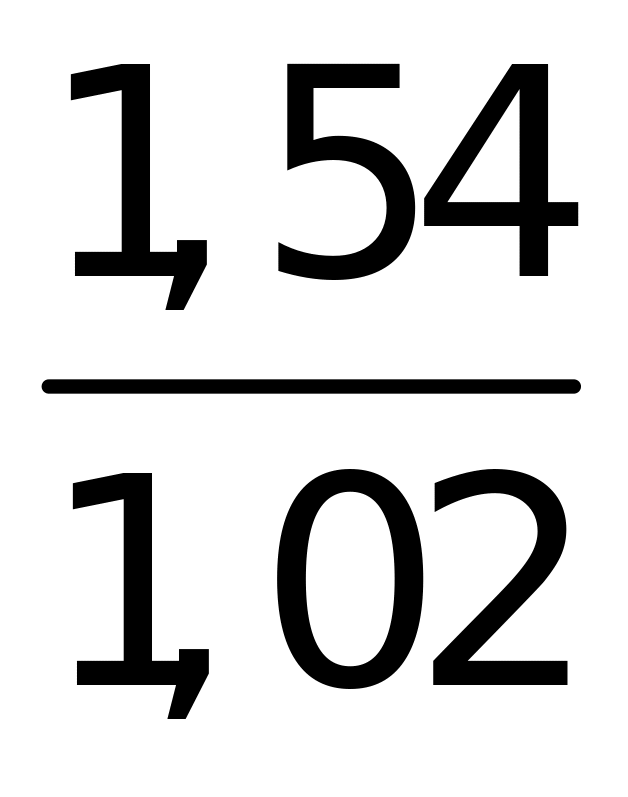

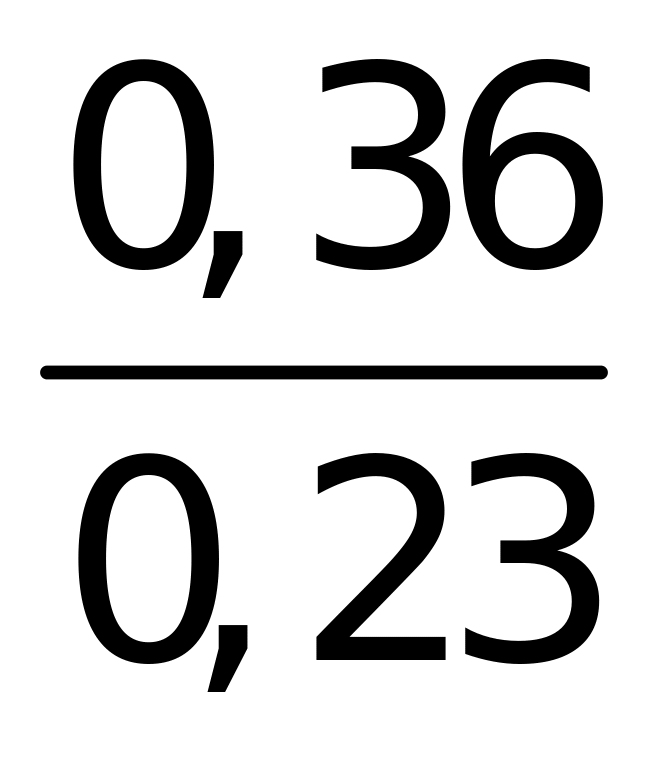

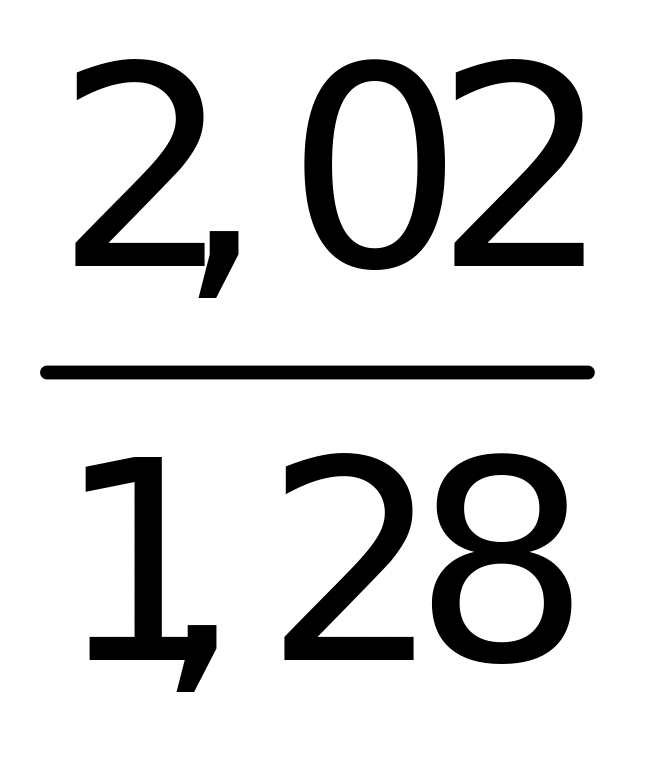

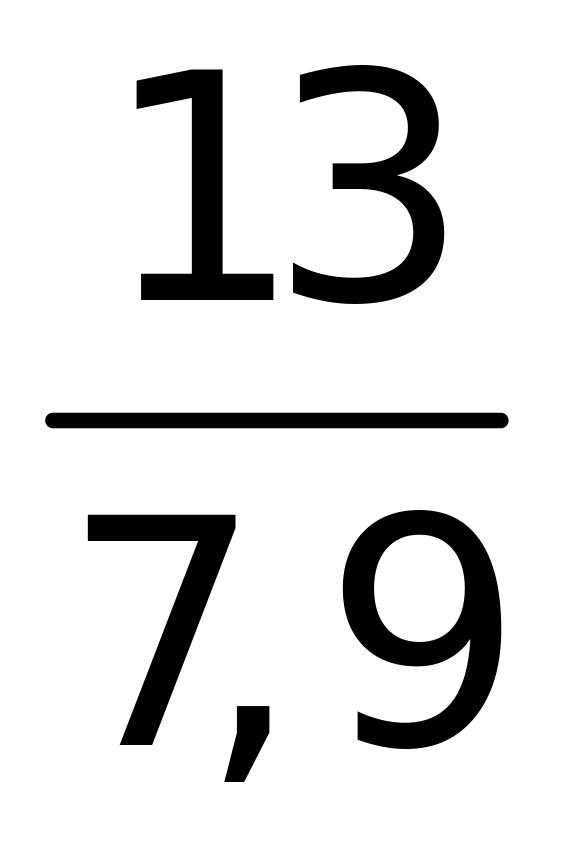

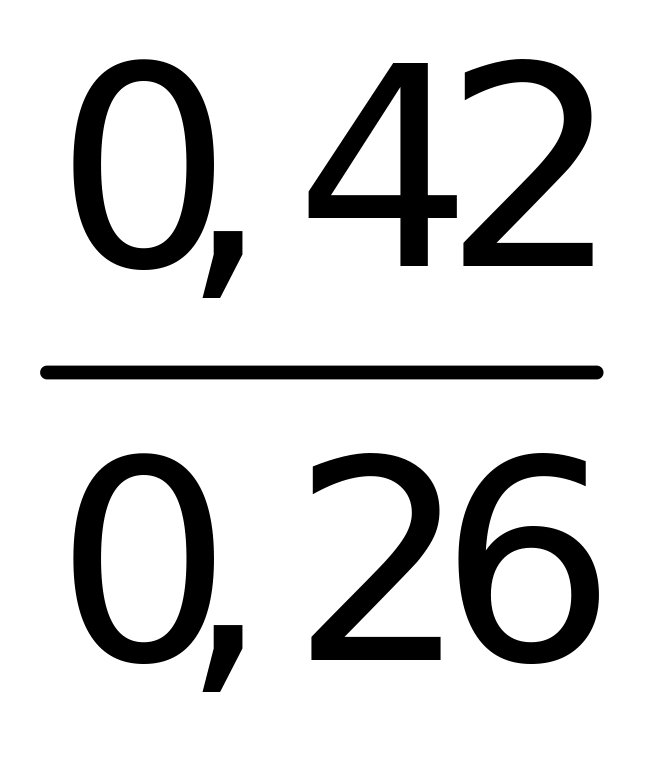

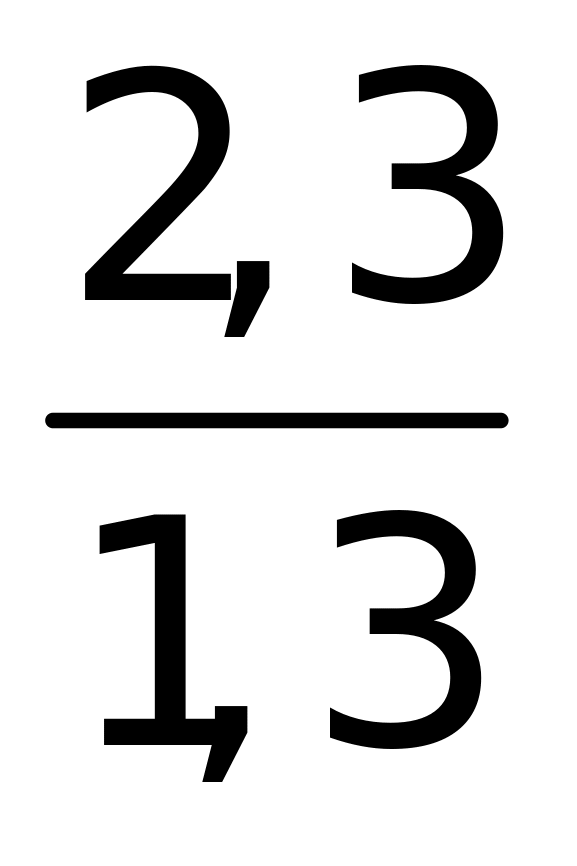

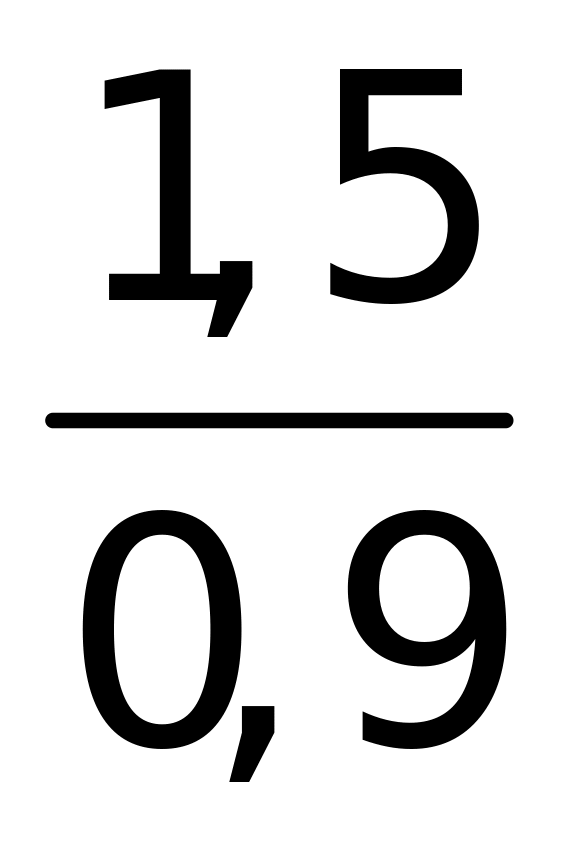

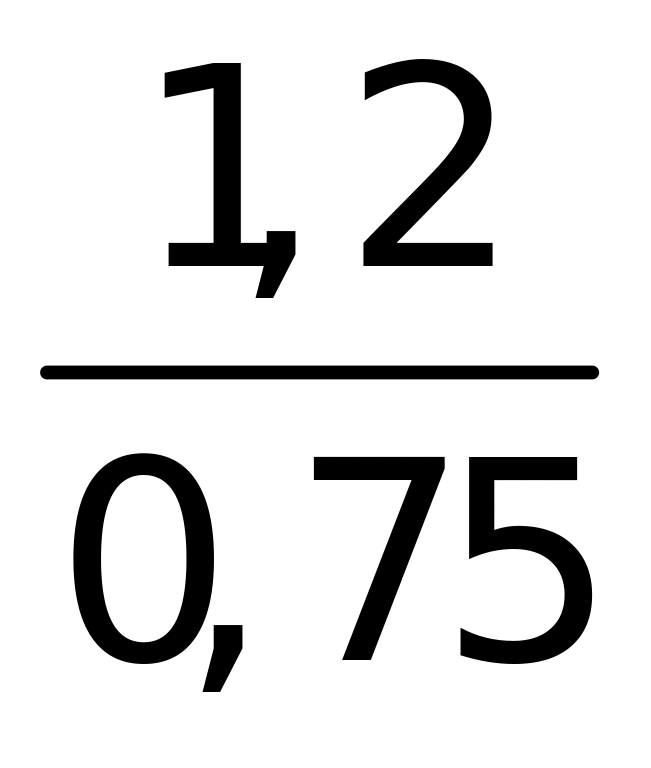

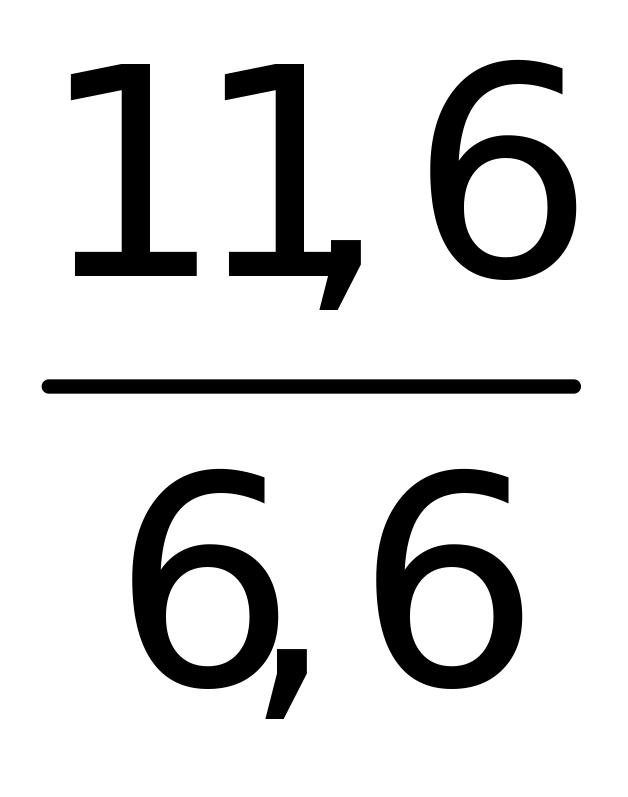

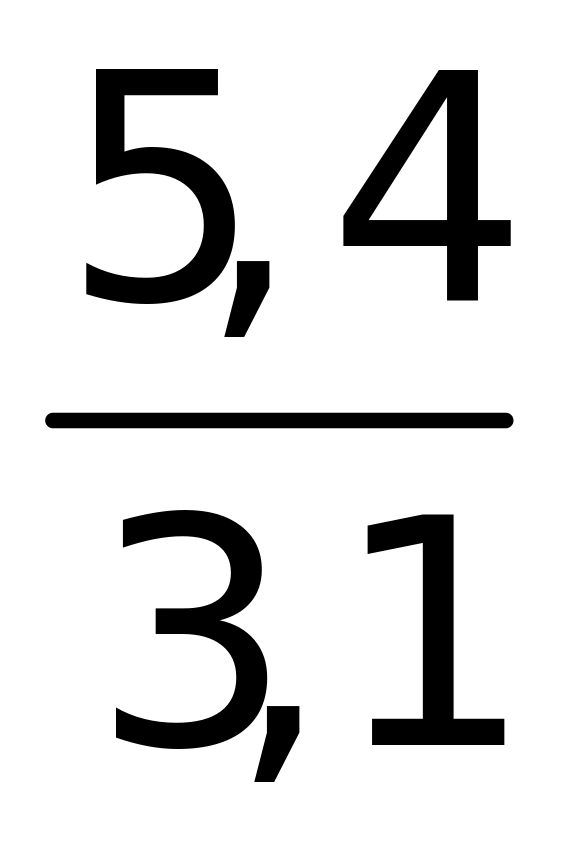

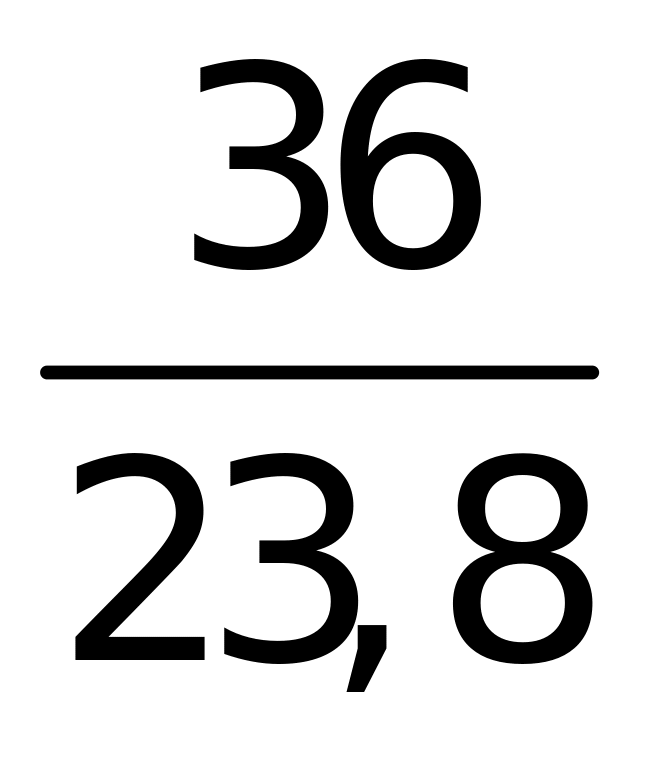

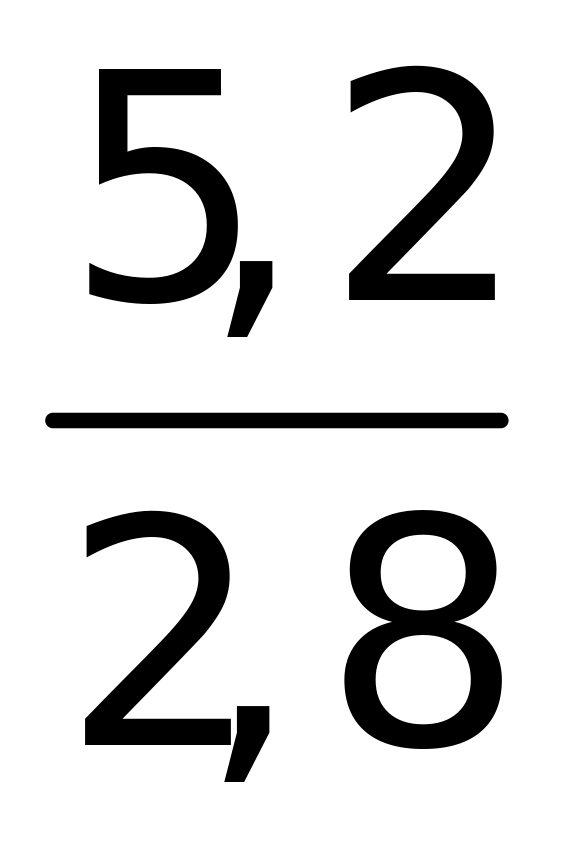

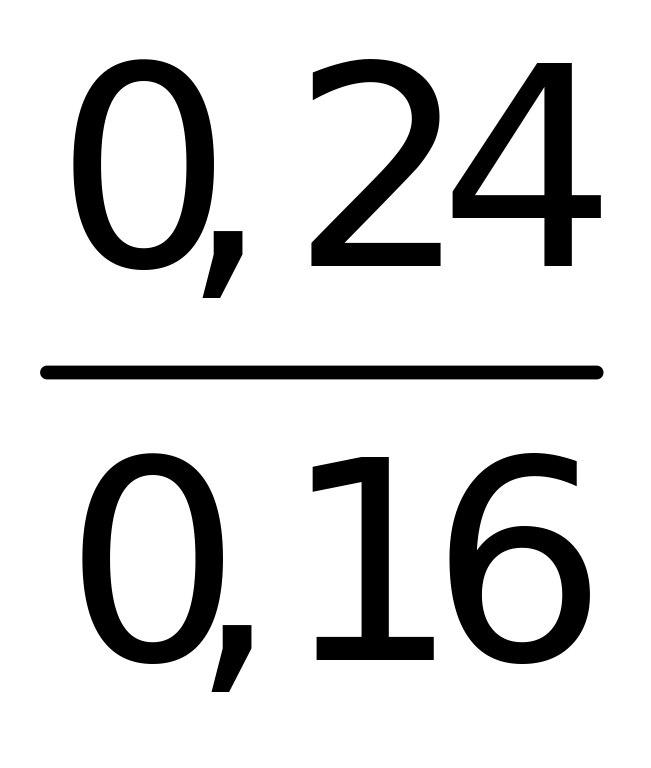

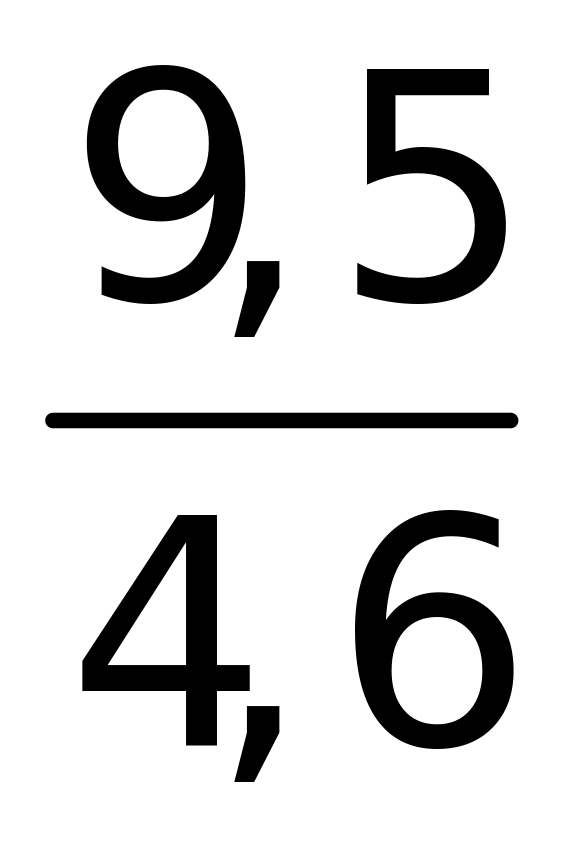

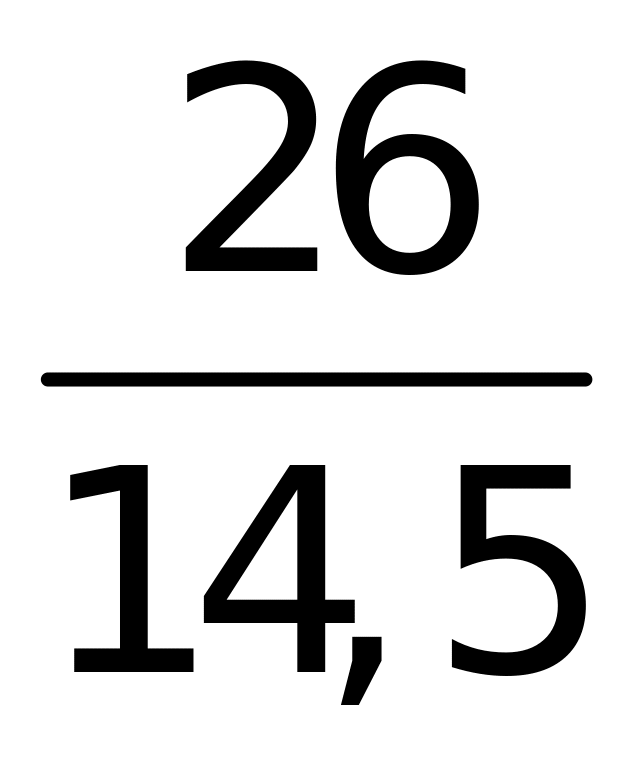

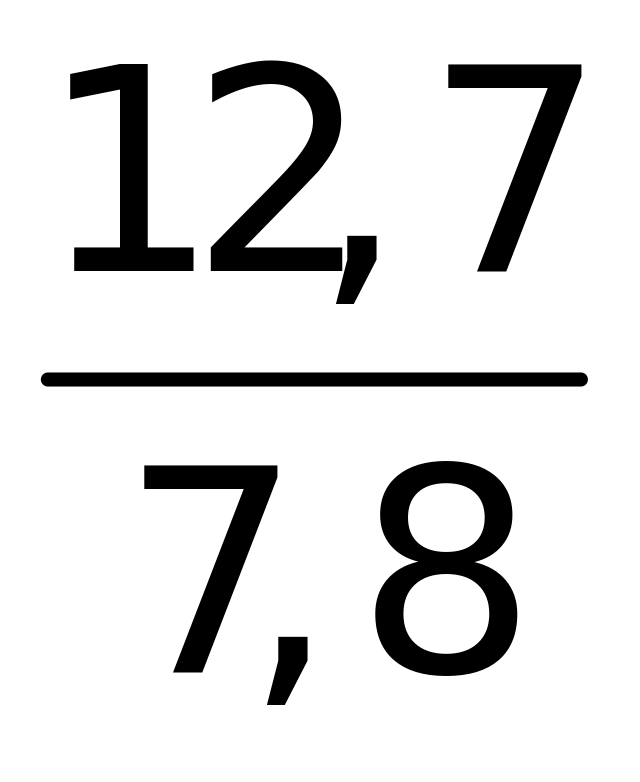

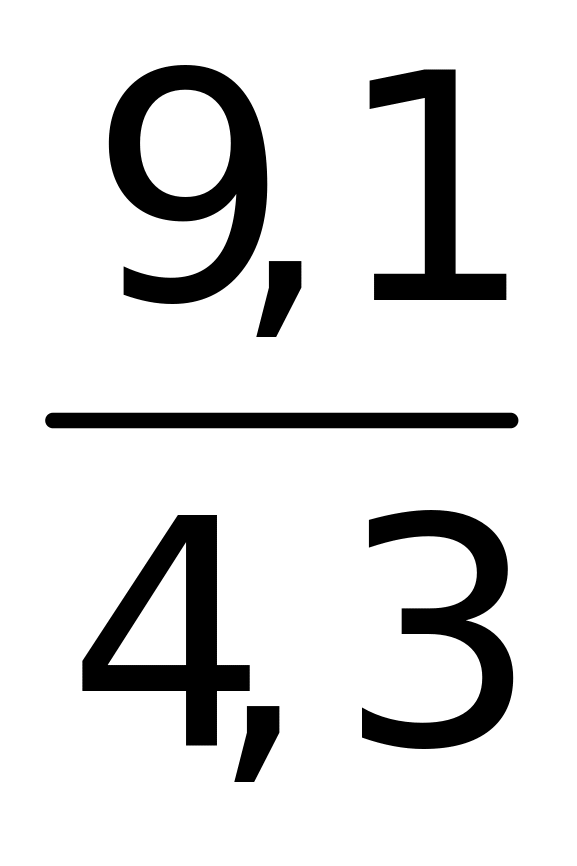

1. В числителе приведены расстояния для воздушного взрыва, в знаменателе – для наземного.
2. Расстояния даны для условий: слабая дымка, видимость 10 км.
3. Для других условий следует выводить коэффициенты: воздух очень прозрачен, видимость до 50 км – 1,4; средняя прозрачность, видимость до 5км – 0,5; очень сильная дымка, туман, видимость до 1 км – 0,2.
4. Для зимы эти расстояния нужно уменьшить в 2 раза.
Задача 6.2
Рабочий поселок завода оказался в зоне воздействия светового импульса 800 кДж/м2 без разрушения построек. Основная масса построек – одноэтажные дома IV–V степени огнестойкости. Имеются трехэтажные здания III степени огнестойкости. Определить время охвата огнем этих построек.
Решение
1. По табл. 6.9, зная значение светового импульса, находим очаги воспламенения среди элементов рабочего поселка: заборы, мягкую кровлю, солому, двери, рамы, шторы, хлеб на корню.
2. По табл. 6.12 время охвата одноэтажных деревянных домов составит 30 мин, а трехэтажных зданий III степени огнестойкости – 80 мин.
Таблица 6.12
Время охвата огнем здания без учета величины его разрушения, мин
Степень огнестойкости здания |
Этажность |
||||
1 |
2 |
3 |
4 |
5 и более |
|
I,II |
60 |
85 |
100 |
110 |
120 |
III |
40 |
60 |
80 |
90 |
90 |
IV,V |
30 |
60 |
– |
– |
– |
Примечания.
1. Время охвата огнем здания с учетом степени его разрушения определяется формулой
, (6.6)
где То – |
время охвата огнем здания (табл. 6.12); |
– |
коэффициент, учитывающий степень разрушения здания, (определяется по формуле): |
γ = Rip/Rp,
здесь Rip – |
расстояние от границы зоны полных разрушений до геометрического центра рассматриваемого участка застройки; |
Rp – |
расстояние от границы зоны полных разрушений до внешней границы зоны слабых разрушений. |
2. Время развития сплошных пожаров по участку застройки определяется по формуле
Тразв=
,
где Кз – |
коэффициент, учитывающий плотность пожара на участке; |
L – |
длина участка застройки в направлении приземного ветра, м; |
vз – |
линейная скорость распространения сплошного пожара, м/мин. |
Задача 6.3
Для условий предыдущей задачи определить время развития сплошного пожара по участку застройки длиной 900 м, если коэффициент плотности пожара Кз=0,3, линейная скорость распространения пожара vз =0,5 м/мин. Коэффициент, учитывающий степень разрушения строений, =3,2.
Решение
1. Время охвата огнем находящихся на участке застройки одноэтажных деревянных домов определяется по табл. 6.12, примечание 1: Тохв=То·γ = 303,2 = 96 мин = 1 ч 36 мин. Здесь То= =30 мин – определено при решении задачи 6.2.
2. Одноэтажные деревянные дома являются основной причиной возникновения сплошного пожара на участке застройки, если не будут своевременно приняты соответствующие меры противопожарного воздействия.
3. Время развития сплошного пожара на данном участке можно рассчитать по табл. 6.12, примечание 2:
Траз=К3L/vз = 0,3900/0,5=540 мин = 9 ч.
Задача 6.4
На складе отходов деревообрабатывающего цеха (открытая площадка размером 30 14 м) возник пожар. Всего на складе было 50 м3 отходов древесины при влажности 10 %. Произвести оценку пожарной обстановки.
Решение
1. Пожарная опасность данного склада относится к первому виду пожарной нагрузки, то есть загоранию твердых материалов. Это характеризуется показателем пожарной опасности К1 (табл. 6.13):
К1= 0,049 + Х1 + Х2 + Х3, где составляющие:
Х1 – зависит от площади пожара (табл. 6.14);
Х2 – характеризует архитектурно-планировочные особенности застройки и огнестойкость мест хранения (табл. 6.15);
Х3 – показатель, зависящий от удельной пожарной нагрузки (табл. 6.16).
2. Расчет удельной пожарной нагрузки выполняется по формуле
Рпн=Рпост+Рпер, (6.9)
где Рпост – |
количество тепла, приходящегося на 1 м2 площади горения, от всех способных гореть материалов, которые входят в состав строительной конструкции; |
Рпер – |
количество тепла, приходящегося на 1 м2 площади горения, от всех способных гореть материалов, использованных в оборудовании, сырье, готовой продукции. |
Таблица 6.13
Оценка пожарной обстановки
Параметр |
Показатель пожарной обстановки К |
||
До 0,35 |
0,36–0,50 |
0,51–1,00 |
|
Категория пожара |
1 |
2 |
3 |
Пожарная нагрузка для твердых горючих материалов (К1=0,049+Х1+Х2+Х3): – количество единиц основной пожарной техники, |
2–3 |
3–5 |
5–7 |
– вид и удельный расход огнетушащего средства, л/м,2 |
Вода 64–150 |
Вода 116–270 |
Вода 150–270 |
– время тушения, ч |
до 1 |
2,0–4,5 |
3–7 |
Пожарная нагрузка для ЛВГЖ (жидкие материалы) (К=0,099+Х1+Х2+Х3): – количество единиц основной пожарной техники, – вид и удельный расход огнетушащего средства, л/м2 , – время тушения, ч |
3–5 Пена 80–130 1–2,5 |
4–7 Пена 145–230 1,5–2,5 |
20–28 Пена 145–230 12–18 |
Таблица 6.14
Показатель Х1, характеризующий возможную площадь пожара
Площадь S, м2 |
Х1 |
До 100 |
0,028 |
101–250 |
0,055 |
250–500 |
0,082 |
500–1000 |
0,110 |
1000–3000 |
0,138 |
3000–10000 |
0,165 |
10000–30000 |
0,192 |
Свыше 30000 |
0,220 |
Примечание. Для твердых горючих материалов
S=Sэn, (6.7)
где Sэ – |
площадь одного этажа (здания в плане); |
n – |
число этажей. |
Для ЛВГЖ
S=Sm Sp , (6.8)
где Sm – |
площадь обваловки; |
Sp – |
площадь свободного разлива ЛВГЖ. |
Таблица 6.15
Показатель Х2, характеризующий огнестойкость и архитектурно-планировочные особенности застройки
Характеристика |
Х2 |
Строения I и II степени огнестойкости, то есть их основные конструкции, выполненные из несгораемых материалов |
0,09 |
Строения III степени огнестойкости, то есть с каменными стенами и деревянными оштукатуренными перекрытиями. Строения, имеющие несгораемые ограждения, с пределом огнестойкости более 30 мин |
0,18 |
Строения IV, V степени огнестойкости, то есть деревянные или деревянные оштукатуренные. Строения, имеющие несгораемые ограждения. Открытые площадки, открытые склады, подземные резервуары с ЛВГЖ |
0,27 |
Таблица 6.16
Показатель Х3, характеризующий удельную пожарную нагрузку
Удельная пожарная нагрузка, МДж/м2 |
Х3 |
До 330 |
0,072 |
330–825 |
0,145 |
825–2500 |
0,217 |
2500–5800 |
0,290 |
Свыше 5800 |
0,362 |
Удельная пожарная нагрузка определяется по формуле
,
(6.10)
где Mi – |
масса материала с соответствующей теплотворной способностью, кг; |
Qi – |
количество тепла, выделяемого при сгорании 1 кг этого материала, МДж/кг; |
S – |
площадь пожара (в многоэтажных зданиях умножить на число этажей, охваченных пожаром), м2; |
n – |
количество видов горючих материалов. |
Если горючие материалы учитываются в кубических метрах (древесина, графит), то используется зависимость
Mi=ρi Vi , (6.11)
где ρi – |
плотность, кг/м3, |
Vi – |
объем этого материала, м.3 |
3. Х1 = 0,082 (табл. 6.14, так как площадь пожара равна 3014=420 м2).
4. Х2 = 0,27 (табл. 6.15, так как склад – открытая площадка).
5. Так как склад – открытая площадка и Рпост = 0, то по табл. 6.16 находим, что удельная пожарная нагрузка:
Рпн = Рпер = ρVQ/S. (6.12)
Рпер = 6005016,5/420 = 1179 МДж/м2.
6. Зная удельную пожарную нагрузку, по табл. 6.16 можно определить составляющую Х3 = 0,217.
7. По табл. 6.13 производится оценка пожарной обстановки по показателю К1 = 0,049+0,082+0,27+0,217=0,618. Следовательно:
– категория пожара – «3»;
– вид используемого огнетушащего вещества – вода;
– необходимое количество единиц пожарной техники – не менее 5;
– требуемый удельный расход воды – не менее 150 л/м2;
– при этом время тушения пожара – не менее 3 ч.
8. Производительность пожарной машины – 30 л/с. Для тушения пожара необходимо обеспечить общий расход воды не менее М=305360 60 =1620 т. Считая, что за одну заправку машина берет 5 т воды, получаем, что требуется выполнить 324 заправки машин водой.
9. Руководитель тушения пожара определяет:
– направления и участки интенсивного распространения огня;
– рубежи локализации пожара;
– обстановку на подходах к горящему объекту;
– наличие угрозы людям и соседним объектам;
– состояние имеющихся водоисточников;
– целесообразность подведения водовода к месту пожара;
– достаточность привлеченных к тушению огня сил и средств;
– задачи каждому подразделению на тушение пожара.
Задача 6.5
На складе ГСМ (открытая площадка, две цистерны с бензином по 60 т) возник пожар с разрушением емкостей и разливом бензина на площади 1600 м2. Оценить пожарную обстановку.
Решение
1. По табл. 6.13 определяется показатель пожарной обстановки для жидких материалов К2=0,099+Х2+Х3. Характеристика составляющих дана в предыдущей задаче.
2. Х1=0,138 (табл. 6.14, так как площадь пожара составляет 1600 м2).
3. Х2=0,27 (открытая площадка) (табл. 6.15).
4. Удельная пожарная нагрузка: Рпн=Рпер=1210443,6/1600 = =3270 МДж/м2 (табл.6.17).
5. По табл. 6.16 определяется составляющая Х3=0,29.
6. По табл. 6.13 можно произвести оценку пожарной обстановки при К2=0,099+0,138+0,27+0,29=0,797. Получаем следующее:
– категория пожара – «3»;
– вид необходимого огнетушащего вещества – пена;
– требуемое количество единиц пожарной техники – 25;
– необходимый удельный расход пены – 200 л/м2;
– время тушения пожара – примерно 15 ч.
7. По табл. 6.18 можно оценить величину радиуса смертельного поражения: около 139 м.
Таблица 6.17
Количество тепла Q и плотность горючего материала
Горючий материал |
Q, МДж/кг |
, кг/м3 |
1 |
2 |
3 |
Ацетон |
31 |
792 |
Бензин |
43,6 |
750 |
Бензол |
40,8 |
879 |
1 |
2 |
3 |
Битум |
42 |
– |
Бумага |
13,4 |
980 |
Графит |
– |
2100 |
Древесина при влажности: – 10 % – 20 % – 30 % |
16,5 14,5 12,3 |
600 – – |
Керосин |
43,2 |
810 |
Лак ХВЛ–21 |
35 |
830 |
Нитроэмаль НЦ–25 |
32,1 |
840 |
Нефть |
39 |
850 |
Пробка |
11,3 |
250 |
Полиэтилен |
47,1 |
– |
Резина |
33,5 |
– |
Уайт-спирит |
45,7 |
790 |
Примечание. Для групп одноименных материалов в таблице даны средние значения. Например, плотность сухих: березы – 700 кг/м3; дуба – 800 кг/м3; сосны, ели – 500 кг/м3; ясеня – 700 кг/м3, а указано среднее значение для смеси сухих деревьев разных пород.
Таблица 6.18
Прогнозирование потенциальной опасности ОЭ при взрыве ТВС. Мгновенное разрушение резервуара хранения
Q(т) |
Среднее число погибших при плотности населения, тыс. чел./км2 |
Радиус смертельного поражения, м |
|||||||||
0,2 |
0,4 |
0,6 |
0,8 |
1,0 |
1,5 |
2,0 |
2,5 |
3,0 |
4,0 |
||
0,1 |
0 |
0 |
0 |
1 |
1 |
1 |
1 |
2 |
2 |
3 |
14 |
0,5 |
0 |
1 |
1 |
1 |
2 |
3 |
4 |
5 |
6 |
8 |
24 |
1,0 |
1 |
1 |
1 |
2 |
3 |
5 |
6 |
8 |
9 |
12 |
30 |
3,0 |
1 |
2 |
4 |
5 |
6 |
9 |
12 |
16 |
19 |
25 |
43 |
5,0 |
2 |
4 |
5 |
7 |
9 |
13 |
18 |
22 |
26 |
35 |
51 |
10,0 |
3 |
6 |
8 |
11 |
14 |
21 |
28 |
35 |
42 |
56 |
65 |
15,0 |
4 |
7 |
11 |
15 |
18 |
27 |
36 |
46 |
55 |
73 |
74 |
25,0 |
5 |
10 |
15 |
20 |
26 |
38 |
51 |
64 |
77 |
102 |
88 |
50,0 |
8 |
16 |
24 |
32 |
41 |
61 |
81 |
102 |
122 |
162 |
110 |
100,0 |
13 |
26 |
39 |
52 |
64 |
97 |
129 |
161 |
193 |
258 |
139 |
