4 Принцип работы дозиметра бытового «Белла»

Дозиметр бытовой «БЕЛЛА» предназначен для обнаружения и оценки с помощью звуковой сигнализации интенсивности гамма-излучения, а также для измерения мощности полевой эквивалентной дозы (МЭД) гамма-излучения по цифровому табло. Дозиметр «БЕЛЛА» применяется для оперативного индивидуального контроля населением радиационной обстановки.

Результаты измерений этим прибором не могут использоваться для официальных заключений о радиационной обстановке.

Основные технические характеристики прибора указаны в табл. 3.1.

Таблица 1. - Основные технические характеристики:

Характеристика	Значение
Диапазон энергий. МэВ	0,05 - 1,25
Диапазон измерения мощности: эквивалентной дозы, мкЗв/ч (µSv/h) (экспозиционной дозы, мкР/ч (µR/h)	0,20 - 99,99
	(20 - 9999)
Основная погрешность измерения МЭД, %	±(30+4/Р)
Энергетическая зависимость, %	± 30
Дополнительная погрешность измерения МЭД, % на 10°С	± 10
Время установления рабочего режима, с	10
Время измерения МЭД, с, не более	45
Уровень звукового сигнала, дб	65

• Дозиметр «БЕЛЛА» (см. рис. 3.1) выполнен в виде портативного, носимого в кармане одежды, прибора и предназначен для обнаружения и оценки с помощью звуковой сигнализации интенсивности гамма-излучения, а также для измерения МЭД гамма-излучения по цифровому жидкокристаллическому табло.

• В дозиметре предусмотрена возможность контроля напряжения батареи питания.

• Дозиметр имеет два режима работы: ПОИСК и МЭД.

• Режим ПОИСК служит для грубой оценки радиационной обстановки по частоте следования звуковых сигналов.

• Режим МЭД служит для измерения мощности эквивалентной дозы по цифровому табло.

• Измерение МЭД осуществляется автоматически с интервалом времени о 40 с, или вручную, путем кратковременного нажатия на кнопку.

• Время измерения около 40 секунд, при этом на цифровом табло после каждого разряда (цифры) индицируются точки.

• Исчезновение точек после 1, 2, 4 разрядов сигнализирует об окончании процесса измерения.

• Дозиметр обеспечивает непрерывную звуковую и световую сигнализацию о превышении верхнего предела диапазона измерения 99,99 мкЗв/ч до значения мощности эквивалентной дозы не более 1,0 мЗв/ч [6].

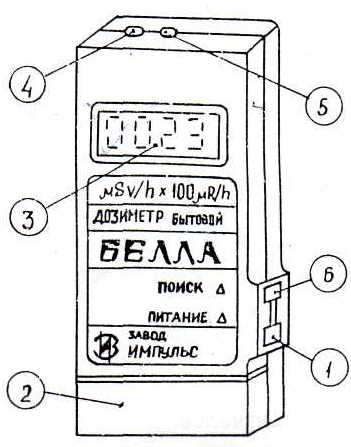

Рисунок 3.1 - Дозиметр «БЕЛЛА»

1. Выключатель питания; 2- Крышка отсека батарейного питания;

_{3- Цифровое жидкокристаллическое табло; 4- Кнопка «МЭД-КОНТР. ПИТАНИЯ»для включения режима определения МЭД и контроля напряжения батареи питания; 5- Индикатор напряжения батареи питания;}

_{6- Выключатель режима ПОИСК}.

5 Результаты измерений

В таблице 2 приведены результаты измерений.

Таблица 2 – Результаты измерений

№ Проб. № Изм.	Проба №1	Проба №2	Фон
1	0,13	0,12	0,06
2	0,06	0,14	0,11
3	0,1	0,09	0,07
4	0,07	0,13	0,09
5	0,13	0,09	0.11
6	0,07	0,11	0,06
7	0,09	0,1	0,08
8	0,14	0,07	0,13
9	0,14	0,13	0,06
10	0,14	0,07	0,09
11	0,08	0,06	0,1
12	0,12	0,11	0,08
13	0,09	0,13	0,08
14	0,13	0,08	0,13
15	0,1	0,09	0,12

Найдем доверительный интервал для математического ожидания нормально распреде-ленной случайной величины, если объем выборки п = 15, σ = 1,4, а доверительная вероятность γ = 0,9.

Определим t, при котором Ф(t) = 0,9:2 = 0,45: t = 1,645. Тогда

, или 0,471 < a < 0,529. Найден доверительный интервал, в который попадает а с надежностью 0,9.
