Заключение
Поставленные цели в творческом проекте были выполнены почти полностью. Не стали разрабатывать и внедрять схемы по скорострельности стрельбы ввиду отсутствия многозарядных винтовок.
В ходе выполнения проекта ребята получили хорошие навыки в констркировании, изготовлении и монтаже электрических схем, а также в чтении готовых электрических схем и составлении своих.
Отзывы участников в использовании тира – хорошие.
Серьёзным недочётом в проекте явилось слабость в конструкции самой мишени, выдерживала не более пятидесяти попаданий, затем приходиться менять.
ВИД ЭМТ 10Б – 2Д
СПЕРЕДИ
Приложение 1
Приложение 2
ВИД ЭМТ 10Б – 2Д
СЗАДИ
ВНУТРЕННИЙ ВИД ЭМТ
10Б – 2Д
Приложение 3
Приложение 4
ИНДИКАЦИЯ ПУЛЬТА УПРАВЛЕНИЯ ЭМТ
10Б – 2Д
ВИД ЭЛЕКТРОННОЙ НАЧИНКИ ПУЛЬТА
УПРАВЛЕНИЯ ЭМТ
10Б – 2Д
Приложение 5
Приложение 6

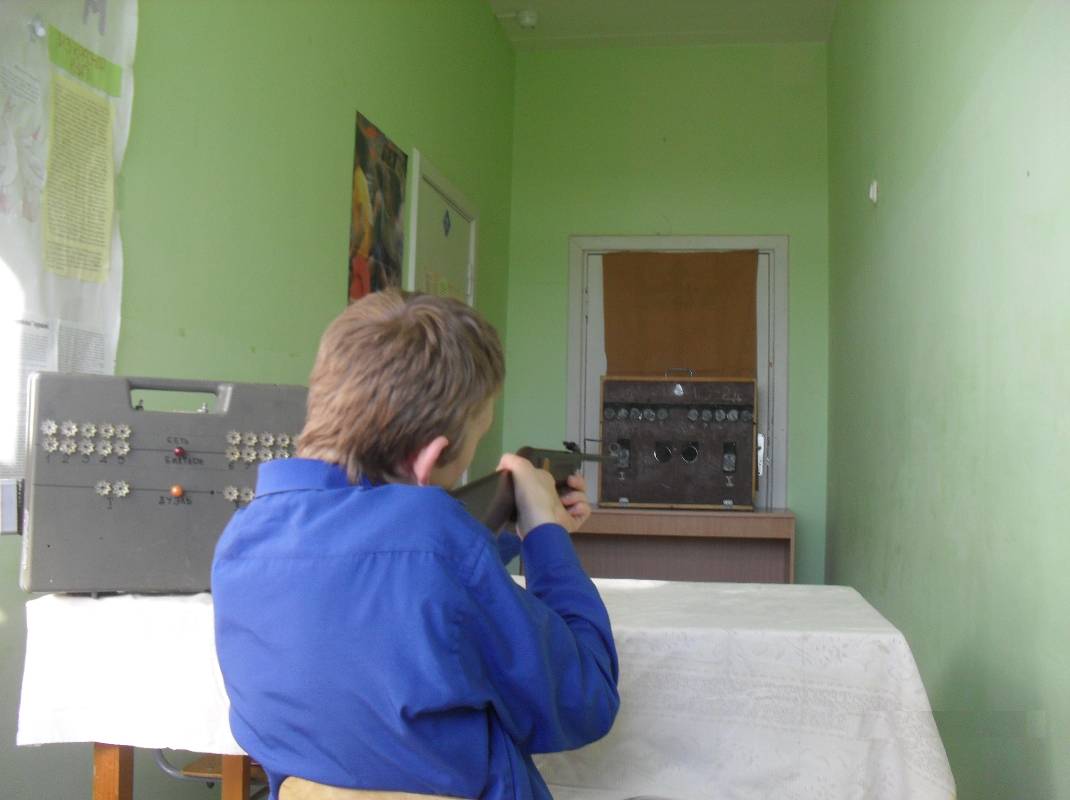

ИСПОЛЬЗОВАНИЕ ЭМТ
10Б – 2Д В ДЕЙСТВИИ
ГЛАВНЫЙ КОНСТРУКТОР ЭМТ
10Б – 2Д
Приложение 7
И ЕГО КОМАНДА: КОПЫСОВ РУСЛАН, ПРИЛУКОВ
РОМАН, ГАЛКИН ИВАН

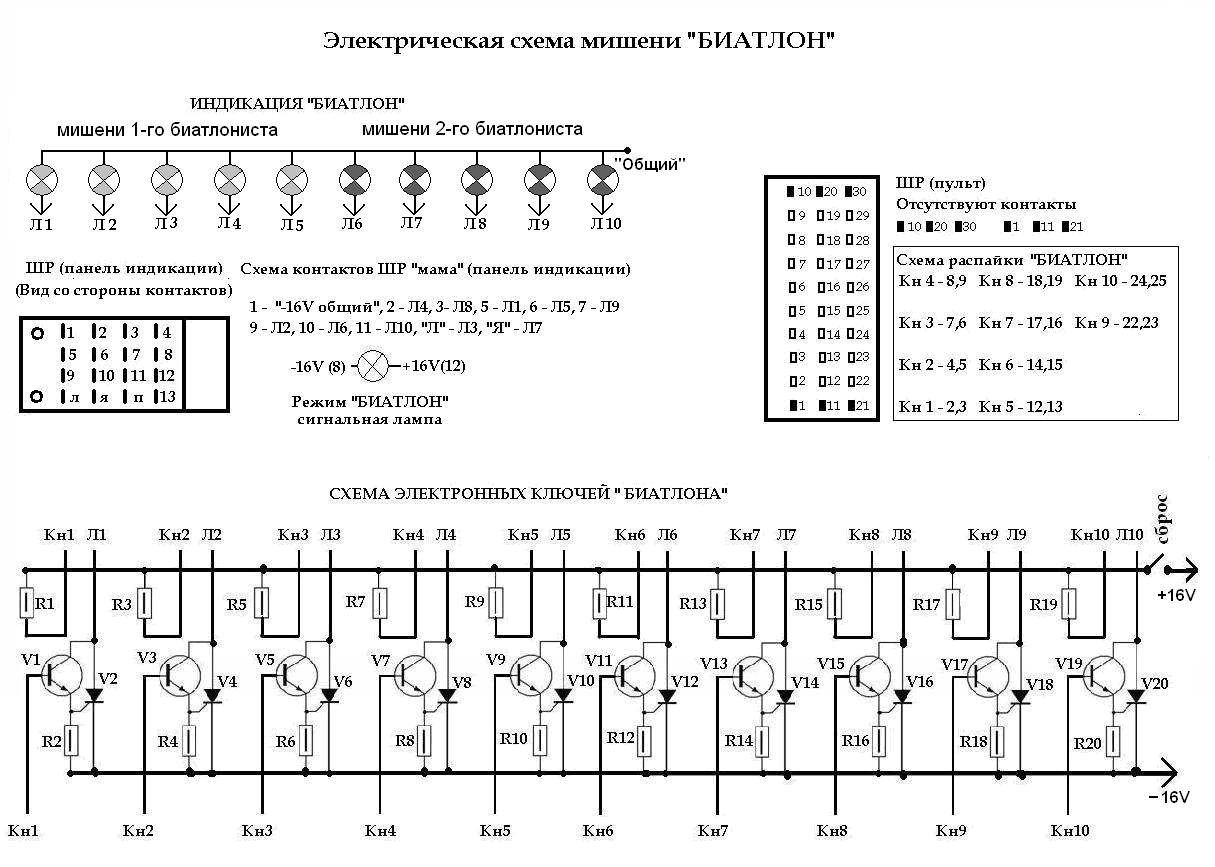

ЭЛЕКТРОННЫЕ
СХЕМЫ ТИРА
ЭМТ 10Б – 2Д
Приложение 8
Приложение 9
Данные электрических
элементов схемы тира ЭМТ 10Б – 2Д
Приложение 10
|
Наименование элементов |
Обозначение на схеме |
Внешний вид |
1 |
Тиристор КУ 201Б |
|
|
2 |
Транзистор КТ 801Б |
|
|
3 |
Диод Д226Б |
|
|
4 |
Реле типа РЭС21 |
|
|
5 |
Сопротивления типа МЛТ 100Ком и 47Ком |
|
|
6 |
Электрические разъёмы |
|
|
|
Наименование элементов |
Обозначение на схеме |
Внешний вид |
7 |
Трансформатор понижающий |
|
|
8 |
Конденсатор электролитический |
|
|
9 |

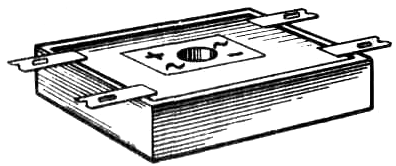

Диодный выпрямительный мост |
|
|
10 |
Сигнальные лампы |
|
|
11 |
Включатель |
|
|
12 |
Предохранитель |
|
|
ИПриложение 11 нструкции по использованию эмт 10б – 2д
Электронно-механический тир ЭМТ 10Б – 2Д предназначен для использования, как в закрытых помещениях, так и на открытой местности.
Порядок готовности и проведения стрельб:
Расположить тир ЭМТ 10Б – 2Д так, чтобы справа, слева и сверху были матерчатые пулеулавливатели свободно висящие на держателях.
Раскрыть верхнюю крышку тира и извлечь из него пульт управления.
Соединить разъём кабеля с разъёмом пульта управления, вынести пульт на расстояние 10 метров от мишеней.
С помощью удлинителя с розеткой подключить пульт управления к сети с напряжением ~220V.
Включить тумблер «Сеть» и убедиться, что загорелась сигнальная лампа на пульте управления «Сеть Биатлон».
Попросить кого-либо из участников стрельб нажать по порядку на мишени для проверки их срабатывания. При поочерёдном нажатии на мишени должны загореться сигнальная лампы на пульте в соответствии нажатой мишени.
Переключить режим работы ЭМТ 10Б – 2Д в «Дуэль», для этого тумблер справа от сетевого перевести в положение «Д». Попросить кого-либо из участников стрельб нажать сначала на левую мишень «Дуэли» обозначенную цифрой «II», а затем правую, обозначенную цифрой «I».
После проверки готовности к стрельбе, приготовить рядом с пультом управления 2 места для стрелков и 2 винтовки.
Выключить и снова включить тумблер «Сеть», а тумблер справа перевести в положение «Биатлон», что означает готовность ЭМТ 10Б – 2Д к работе.
После проведения стрельб пункт 9 повторить и тумблер справа от сетевого перевести в нужное положение.
В Биатлоне стрелок должен попасть в 5 мишеней в любом порядке, побеждает тот, у кого из 5 патронов больше загорится лампочек на пульте. В Дуэли стрелки по команде берут рядом лежащие заранее заряженные винтовки, и стреляет по своей мишени (I или II), чья лампочка на пульте загорится, тот и победил.
