6. Схема оповещения должностных лиц об аварийной ситуации (аварии)
Схема оповещения спасательных подразделений и должностных лиц котельного цеха, предприятия и области, а также инспектирующих учреждений приведена на рисунке 2.

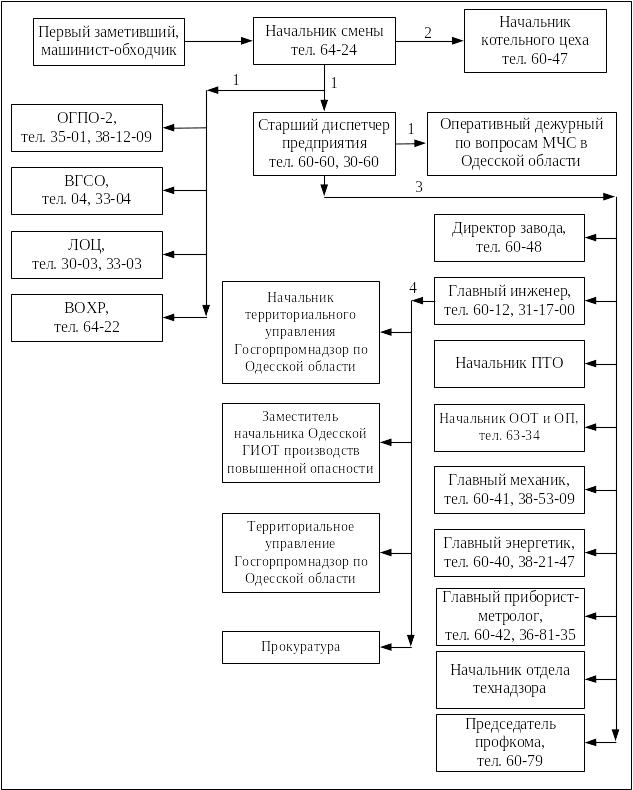

Рисунок 2 – Схема оповещения спасательных подразделений и должностных лиц котельного цеха, предприятия и области
7 Сведения о силах и средствах, привлекаемых к ведению работ по локализации и ликвидации аварии в котельном цехе
7.1 Силы и средства котельного цеха, привлекаемые для локализации и ликвидации аварии
Для локализации аварийных ситуаций и ликвидации последствий производственных неполадок (аварий) привлекается аварийно-техническая команда (звено газовых сетей) в составе трех человек – слесарей по ремонту оборудования котельной.
Таблица 7.1 – Перечень аварийных шкафов в корпусах котельного цеха
Наименование |
Единицы измерения |
Количество |
Место расположения |
1 |
2 |
3 |
4 |
Шкаф № 1 |
шт. |
1 |
Комната машиниста-обходчика корп. 121 |
Шкаф № 2 |
шт. |
2 |
Помещение ЦПУ корп. 121/2 |
Примечание: В аварийных шкафах находятся средства защиты, инструменты и материалы.
Таблица 7.2 – Аварийный шкаф № 1 (корп. 121)
№ п/п |
Наименование |
Единицы измерения |
Количество |
1 |
2 |
3 |
4 |
Средства защиты |
|||
1 |
Противогаз шланговый ПШ-1 |
комплект |
1 |
2 |
Противогаз фильтрующий КД |
шт. |
5 |
3 |
Защитные очки со светлыми стеклами (ГОСТ 124013-75) |
шт. |
1 |
4 |
Рукавицы резиновые |
пар |
3 |
Аварийные инструменты |
|||
5 |
Ключ гаечный 12×14 |
шт. |
1 |
6 |
Ключ гаечный 17×19 |
шт. |
1 |
7 |
Ключ гаечный 22×24 |
шт. |
1 |
8 |
Ключ гаечный 27×30 |
шт. |
1 |
9 |
Ключ газовый № 3 |
шт. |
1 |
10 |
Молоток |
шт. |
1 |
11 |
Зубило |
шт. |
1 |
12 |
Отвертка |
шт. |
1 |
13 |
Плоскогубцы |
шт. |
1 |
Окончание таблицы 7.2
1 |
2 |
3 |
4 |
Материалы |
|||
14 |
Паронит, δ = 1÷3 мм |
шт. |
5 |
15 |
Прокладки разного диаметра |
шт. |
10 |
16 |
Подмотка льняная |
моток |
2 |
17 |
Сальниковая набивка, δ = 8, 10, 14 мм |
кг |
1 |
18 |
Болты с гайками М12 |
шт. |
8 |
19 |
Болты с гайками М16 |
шт. |
8 |
20 |
Болты с гайками М18 |
шт. |
8 |
21 |
Болты с гайками М20 |
шт. |
8 |
Таблица 7.3 – Аварийный шкаф № 2 (корп. 121/2)
№ п/п |
Наименование |
Единицы измерения |
Количество |
1 |
2 |
3 |
4 |
Средства зашиты |
|||
1 |
Противогаз шланговый ПШ-1 |
комплект |
1 |
2 |
Противогаз фильтрующий КД |
шт. |
5 |
3 |
Защитные очки со светлыми стеклами (ГОСТ 124013-75) |
шт. |
1 |
4 |
Рукавицы резиновые |
пар |
3 |
Перечень запаса аварийных инструментов |
|||
5 |
Ключ гаечный 12×14 |
шт. |
1 |
6 |
Ключ гаечный 17×19 |
шт. |
1 |
7 |
Ключ гаечный 22×24 |
шт. |
1 |
8 |
Ключ гаечный 27×30 |
шт. |
1 |
9 |
Ключ гаечный 27×32 |
шт. |
1 |
10 |
Ключ гаечный 36×41 |
шт. |
1 |
11 |
Ключ гаечный 41×46 |
шт. |
1 |
12 |
Ключ газовый № 3 |
шт. |
1 |
13 |
Молоток |
шт. |
1 |
14 |
Зубило |
шт. |
1 |
15 |
Отвертка |
шт. |
1 |
16 |
Плоскогубцы |
шт. |
1 |
Материалы |
|||
17 |
Паронит, δ = 1÷3 мм |
шт. |
5 |
18 |
Прокладки разного диаметра |
шт. |
10 |
19 |
Сальниковая набивка, δ = 8, 10, 14 мм |
кг |
1 |
20 |
Болты с гайками М12 |
шт. |
8 |
21 |
Болты с гайками М16 |
шт. |
8 |
22 |
Болты с гайками М20 |
шт. |
8 |
23 |
Болты с гайками М27 |
шт. |
8 |
24 |
Болты с гайками М30 |
шт. |
8 |
Таблица 7.4 – Перечень первичных средств пожаротушения (пожарные краны ПК)
№ п/п |
Наименование |
Единицы измерения |
Количество |
1 |
2 |
3 |
4 |
Корп. 121/1 |
|||
1 |
ПК-1 отм.0,000 |
шт. |
1 |
2 |
ПК-2 отм.0,000 |
шт. |
1 |
3 |
ПК-3 отм.0,000 |
шт. |
1 |
4 |
ПК-4 отм.0,000 |
шт. |
1 |
5 |
ПК-5 отм.0,000 |
шт. |
1 |
6 |
ПК-6 отм.0,000 |
шт. |
1 |
7 |
ПК-7 отм.0,000 |
шт. |
1 |
Корп. 121/2 |
|||
8 |
ПК-1 отм.0,000 АБК 1-й этаж |
шт. |
1 |
9 |
ПК-2 отм.0,000 АБК 1-й этаж |
шт. |
1 |
10 |
ПК-3 отм.0,000 Машзал |
шт. |
1 |
11 |
ПК-4 отм.0,000 Машзал |
шт. |
1 |
12 |
ПК-5 АБК 2-й этаж |
шт. |
1 |
13 |
ПК-6 отм.0,000 Машзал |
шт. |
1 |
14 |
ПК-7 отм.0,000 Машзал |
шт. |
1 |
15 |
ПК-8 отм.0,000 Машзал |
шт. |
1 |
16 |
ПК-9 отм.0,000 Машзал |
шт. |
1 |
17 |
ПК-10 отм.0,000 Машзал |
шт. |
1 |
18 |
ПК-11 АБК 4-й этаж |
шт. |
1 |
19 |
ПК-12 АБК 3-й этаж |
шт. |
1 |
20 |
ПК-13 отм.0,000 АБК Восточная сторона |
шт. |
1 |
21 |
ПК-14 АБК 3-й этаж |
шт. |
1 |
22 |
ПК-15 отм.0,000 Машзал |
шт. |
1 |
23 |
ПК-17 отм.0,000 Машзал |
шт. |
1 |
Таблица 7.5 – Перечень первичных средств пожаротушения (огнетушители)
№ п/п |
Наименование и место расположения |
Единицы измерения |
Количество |
1 |
2 |
3 |
4 |
Корп. 121/2 |
|||
1 |
АБК пожарные шкафы. Огнетушитель ОУ-5 |
шт. |
10 |
2 |
Мастерская КИП.Огнетушитель ОУ-5 |
шт. |
1 |
3 |
Электрощитовая. Огнетушитель ОУ-5 |
шт. |
2 |
4 |
Кладовая.Огнетушитель ОУ-5 |
шт. |
2 |
5 |
БНКУ. Огнетушитель ОУ-5 |
шт. |
2 |
6 |
Венткамера П-4. Огнетушитель ОУ-5 |
шт. |
1 |
7 |
ЦПУ. Огнетушитель HALON 4 |
шт. |
2 |
Окончание таблицы 7.5
1 |
2 |
3 |
4 |
8 |
ГРП. Корп. 118. Огнетушитель ОУ-5 |
шт. |
1 |
9 |
ГРП. Корп. 145. Огнетушитель ОУ-5 |
шт. |
1 |
10 |
Электрощитовая. Корп. 118. Огнетушитель ОУ-5 |
шт. |
1 |
11 |
Склад ГСМ. Огнетушитель ОУ-5 |
шт. |
1 |
12 |
Кладовая хранения масла. Огнетушитель ОУ-5 |
шт. |
1 |
13 |
Склад красок. Огнетушитель ОУ-5 |
шт. |
1 |
В корпусах 118 и 145 у входа находятся ящики с песком. Там же размещено и асбестовое полотно.
Контроль загазованности во взрывоопасных зонах осуществляется автоматическими газоанализаторами. Предупредительная сигнализация срабатывает при концентрации метана, равной 1/5 нижнего уровня предела взрываемости, то есть при концентрации метана равной 1%. Газоанализаторы расположены:
- корпус 121/1 – по фронту котлов КВГМ на отм. 8,000 – 2 шт.;
- корпус 121/1 – ГРУ котлов КВГМ – 1 шт.;
- корпус 121/2 – по фронту котлов БКЗ на отм. 14,000 – 3 шт.;
- ГРП, корпус 118 – 1 шт.;
- ГРП, корпус 145 – 1 шт.
