2. План расположения котельного цеха на территории оао «Одесский припортовый завод»

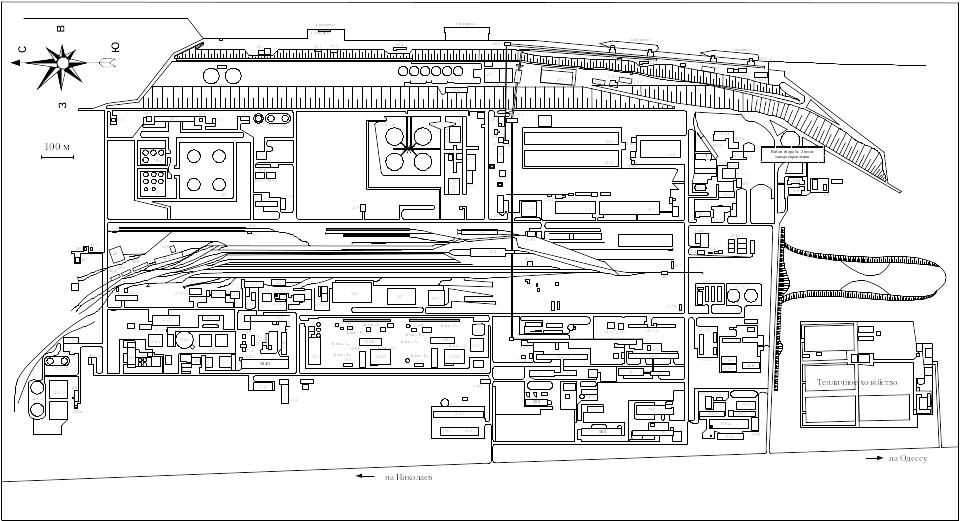

Рисунок 2 – План расположения котельного цеха на территории ОАО «Одесский припортовый завод»
Таблица 2 - Экспликация зданий и сооружений ОАО «Одесский припортовый завод»
Поз. по плану |
Наименование здания, сооружения |
Кол-во |
1 |
2 |
3 |
100 |
Инженерный корпус |
1 |
101/1 |
Отдел кадров. Цех связи. ВГСО. |
1 |
102 |
ЦЗЛ. ОАСУ. |
1 |
103/4 |
КОПиТ |
1 |
105 |
Пожарное депо |
1 |
107 |
Ремонтный цех |
1 |
111 |
Склад оборудования и материалов |
1 |
112/2 |
Электроцех |
1 |
117 |
Фреоновая установка |
1 |
118 |
ГРП котельного цеха |
1 |
118/1 |
Ремонтные мастерские |
1 |
119 |
Ремонтный цех |
1 |
120 |
Подстанция и бойлерная |
1 |
121, 121/1,2 |
Котельный цех |
3 |
122 |
Установка деминерализации воды |
1 |
124/1-3 |
Резервуары запаса воды |
3 |
128/1-3 |
Склад масел и сливная эстакада |
3 |
130 |
Административно-бытовой корпус ЦВО и ЦКОи М |
1 |
131/1 |
Главный корпус РСЦ |
1 |
131/2,5 |
РСЦ |
2 |
133/1 |
Защитное сооружение |
1 |
136/1-3 |
Насосная. Склад щелочи и серной кислоты. |
3 |
136/4 |
Сливная эстакада серной кислоты и щелочи |
1 |
137/1,2 |
Станция перекачивания ливневых и фекальных стоков |
2 |
137/3-7 |
Резервуары ливневых стоков |
5 |
145 |
ГРП котельного цеха |
1 |
147 |
Отделение централизованного снабжения воздухом |
1 |
148 |
Насосная станция технической воды |
1 |
148/1,2 |
Резервуары технической воды |
2 |
155 |
ГПП-3 |
1 |
158 |
Станция разделения воздуха |
1 |
160 |
ЛОЦ |
1 |
161 |
УКК, ЦПО. |
1 |
164 |
Хозяйственный цех. Защитное сооружение. |
1 |
165 |
Электроцех |
1 |
174 |
АТЦ |
1 |
200/1,2 |
Хранилище карбамида |
2 |
201/3 |
Установка затаривания карбамида |
1 |
202 |
Установка рассева карбамида |
1 |
203 |
Пункт выгрузки карбамида |
1 |
210/1-4 |
Хранилища аммиака |
4 |
211 |
ЦПУ и подстанция склада жидкого аммиака |
1 |
Окончание таблицы 2
1 |
2 |
3 |
213 |
Компрессорная станция склада жидкого аммиака |
1 |
213/1-4 |
Конденсаторы аммиака |
4 |
215 |
Факельная установка |
1 |
216 |
Насосная станция конечного пункта аммиакопровода (КС-15) |
1 |
217 |
ЦПУ аммиакопровода |
1 |
219/1,2 |
Сливо-наливная эстакада аммиака |
2 |
220/1-6 |
Хранилище суперфосфорной кислоты и КАС |
6 |
221 |
Наливная эстакада суперфосфорной кислоты и КАС |
1 |
223 |
Загрузочные насосы для аммиака |
1 |
301 |
Склад метанола |
1 |
303 |
Склад НАК (под бензин) |
1 |
304 |
Сливо-наливная эстакада метанола и КАС |
1 |
305 |
Насосная станция метанола и КАС |
1 |
308 |
ЦПУ перегрузки метанола |
1 |
309 |
Насосная станция СПТ |
1 |
401 |
Локомотивно-вагонное депо |
1 |
500 |
ЦПУ производства аммиака |
1 |
503 |
Насосная и резервуары СППТ |
1 |
504/1 |
Станция разделения воздуха |
1 |
506 |
Склад импортного оборудования |
1 |
507 |
Прирельсовый склад оборудования и тарного хранения масел |
1 |
509 |
Административно бытовой корпус производства аммиака |
1 |
510 |
ЦПУ производства аммиака |
1 |
513 |
Насосная станция и резервуары СППТ |
1 |
530/1 |
ЦПУ производства карбамида |
1 |
531 |
Компрессия |
1 |
532/1-3 |
Этажерка синтеза. Насосные станции. |
3 |
540/1 |
ЦПУ производства карбамида |
1 |
542/1-3 |
Этажерка синтеза. Насосные станции. |
3 |
551 |
Узел подачи жидкого аммиака из склада на производство карбамида |
1 |
554 |
Защитное сооружение |
1 |
600/1,2 |
Причалы погрузки карбамида |
2 |
600/3 |
Причалы налива аммиака |
1 |
600/4 |
Причалы налива метанола и КАС |
1 |
605 |
Насосы морской воды |
1 |
608 |
Вышки пожаротушения |
1 |
620 |
Дренажная станция |
1 |
700 |
Налив жидкой углекислоты со складом баллонов, отделением гидроиспытаний и бытовым блоком |
1 |
701 |
Отделение компрессии и получение «сухого» льда |
1 |
Примечание: «Жирным» шрифтом выделены объекты котельного цеха.
