3. Блок-карты технологических блоков

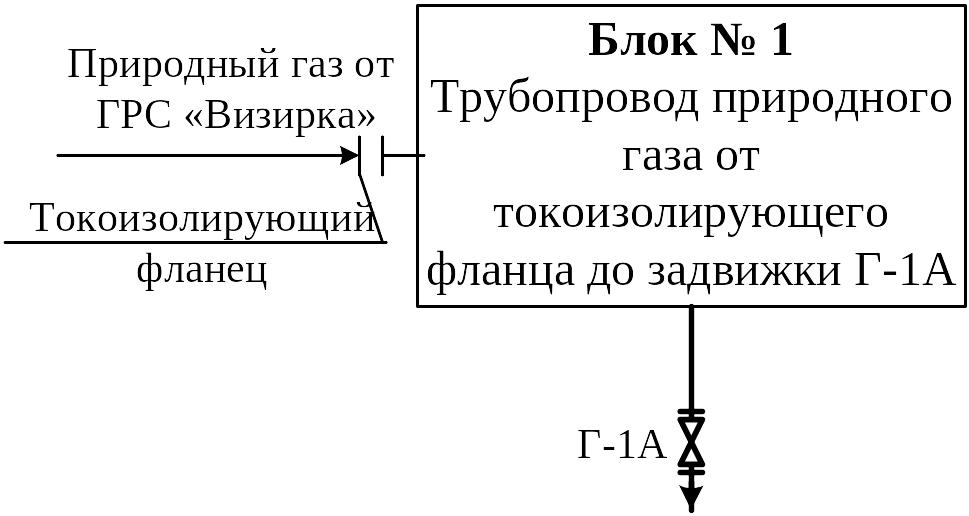

Блок-карта № 1
|
Состав блока: трубопровод природного газа давлением Р=1,2 МПа от токоизолирующиго фланеца до ручной запорной арматуры Г-1А, а также ручная запорная арматура на продувках.
Характеристика опасной среды в оборудовании: природный газ
Энергетические показатели взрывоопасности блока:
Возможные аварии и зоны поражения: разгерметизация участка газопровода от входа на территорию завода до задвижки Г-1А перед ГРП с выбросом природного газа:
|

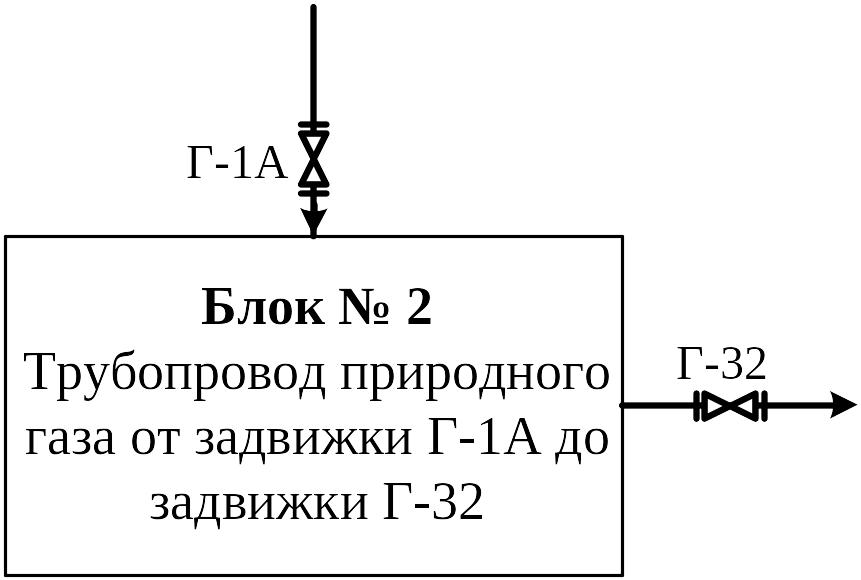

Блок-карта № 2
|
Состав блока: трубопроводы природного газа давлением Р=1,2 МПа с ручной запорной арматурой, фильтры для очистки газа.
Характеристика опасной среды в оборудовании: природный газ
Энергетические показатели взрывоопасности блока:
Возможные аварии и зоны поражения: разгерметизация участка газопровода от задвижки Г-1А до редукционных установок корпусов 118, 145 с выбросом природного газа:
|

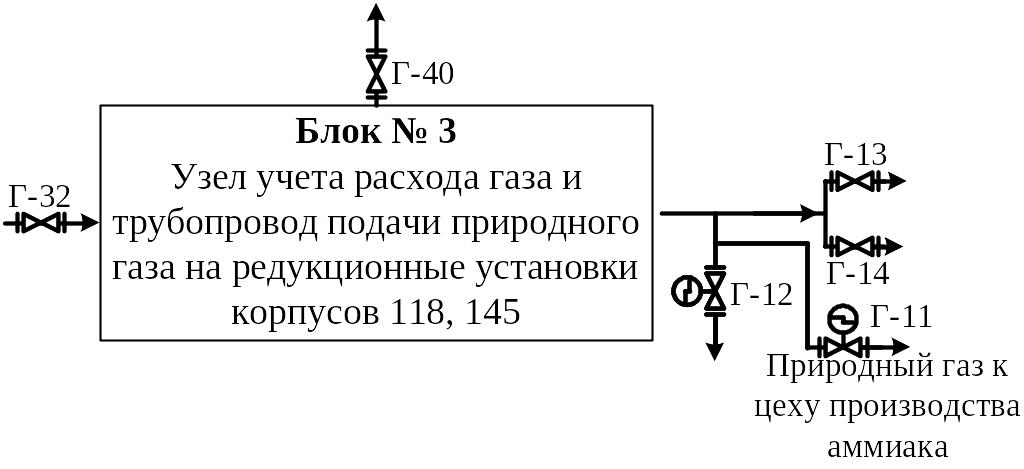

Блок-карта № 3
|
Состав блока: газопровод природного газа давлением Р=1,2 МПа от задвижки Г-32 до до редукционных установок и запорная арматура ручная и с электроприводами.
Характеристика опасной среды в оборудовании: природный газ
Энергетические показатели взрывоопасности блока:
Возможные аварии и зоны поражения: разгерметизация участка газопровода от задвижки Г-32 до редукционных установок с выбросом природного газа:
|

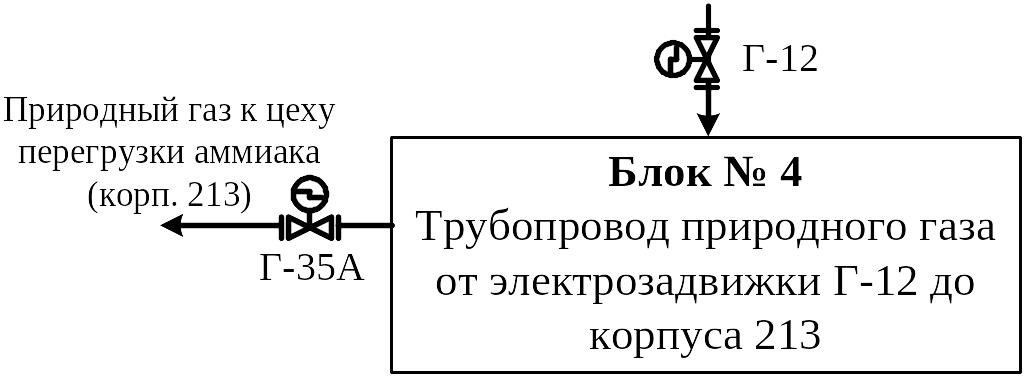

Блок-карта № 4
|
Состав блока: газопровод природного газа давлением Р=1,2 МПа от электрозадвижки Г-12 до корпуса 213 и запорная арматура с электроприводами.
Характеристика опасной среды в оборудовании: природный газ
Энергетические показатели взрывоопасности блока:
Возможные аварии и зоны поражения: разгерметизация участка газопровода от электрозадвижки 12 до корпуса 213 с выбросом природного газа:
|
Блок-карта № 5
|
Состав блока: трубопровод природного газа с регулирующей и запорной арматурой в корпусе 118.
Характеристика опасной среды в оборудовании: природный газ
Возможные аварии и зоны поражения: взрыв или пожар природного газа, который может произойти в случае образования взрывоопасной газовоздушной смеси при утечках газа или разрушении трубопровода в помещении корпуса 118. |

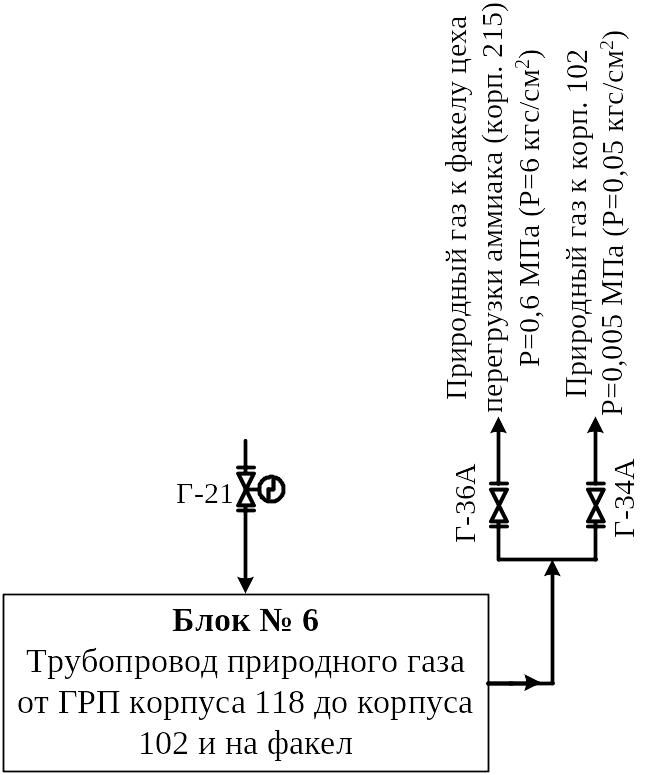

Блок-карта № 6
|
Состав блока: трубопровод природного газа с запорной арматурой
Характеристика опасной среды в оборудовании: природный газ
Энергетические показатели взрывоопасности блока:
Возможные аварии и зоны поражения: разгерметизация участка газопровода от ГРП корпуса 118 до корпуса 102 и на факел с выбросом природного газа:
|

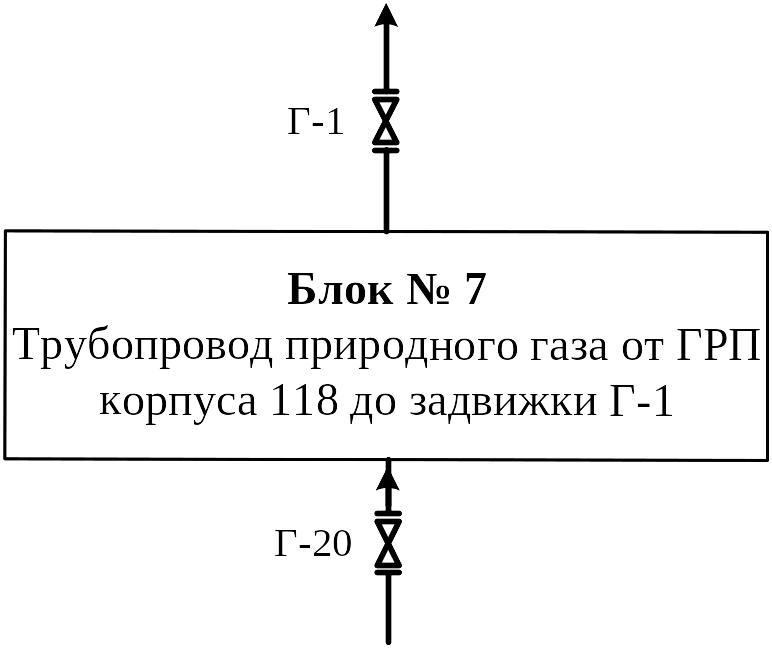

Блок-карта №7
|
Состав блока: трубопровод природного газа с запорной арматурой от ГРп корпуса 118 до задвижки Г-1
Характеристика опасной среды в оборудовании: природный газ
Энергетические показатели взрывоопасности блока:
Возможные аварии и зоны поражения: разгерметизация участка газопровода от ГРП корпуса 118 до задвижки Г-1 с выбросом природного газа:
|

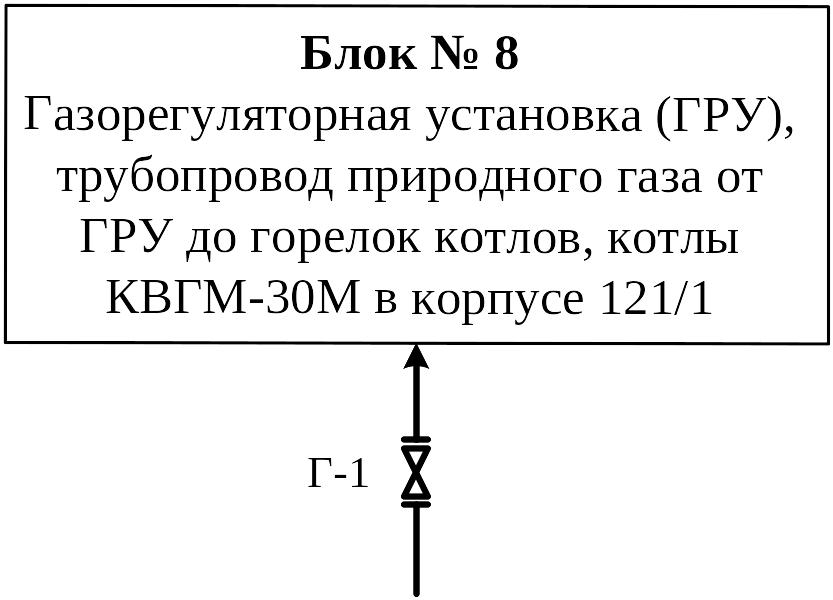

Блок-карта № 8
|
Состав блока: газорегуляторная установка, котлы КВГМ-30 М, трубопроводы природного газа, пара и воды со своей запорной и регулирующей арматурой
Характеристика опасной среды в оборудовании: природный газ
Энергетические показатели взрывоопасности блока:
Возможные аварии и зоны поражения: - разгерметизация участка газопровода с выбросом природного газа, взрыв образовавшейся газовоздушной смеси в помещении; - погасание пламени горелки в топке котла с выбросом природного газа; - взрыв образовавшейся газовоздушной смеси в помещении или в топке котла. |

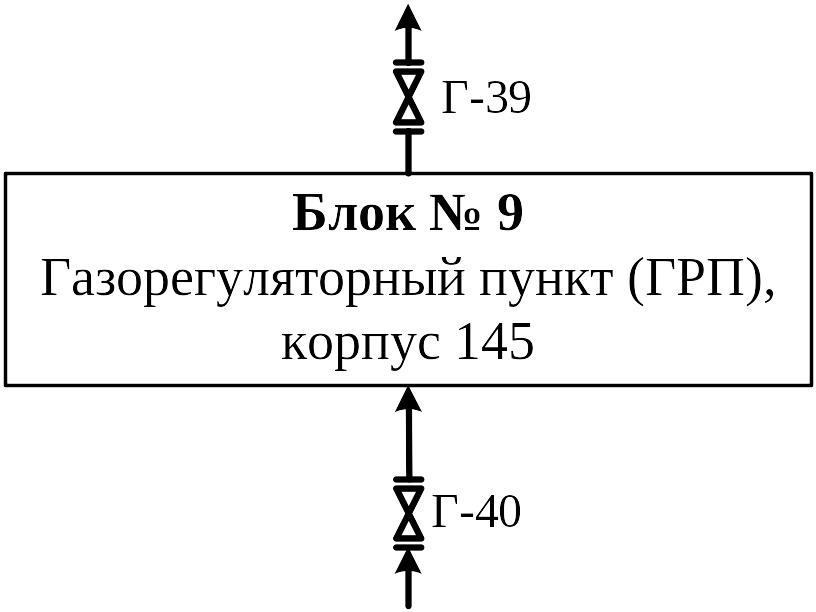

Блок-карта № 9
|
Состав блока: трубопровод природного газа с регулирующей и запорной арматурой в корпусе 145
Характеристика опасной среды в оборудовании: природный газ
Возможные аварии и зоны поражения: взрыв или пожар природного газа, который может произойти в случае образования взрывоопасной газовоздушной смеси при утечках газа или разрушении трубопровода в помещении корпуса 145. |

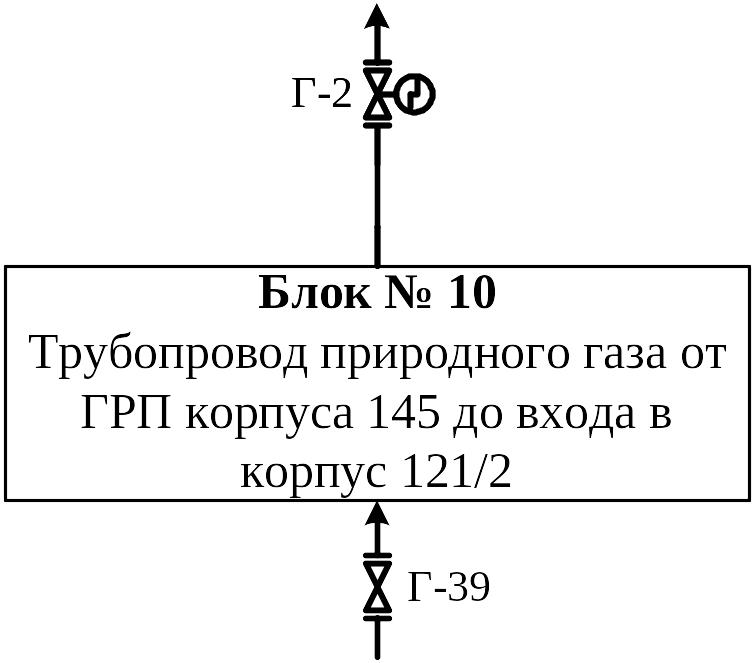

Блок-карта № 10
|
Состав блока: трубопровод природного газа с запорной и регулирующей арматурой
Характеристика опасной среды в оборудовании: природный газ
Энергетические показатели взрывоопасности блока:
Возможные аварии и зоны поражения: разгерметизация участка газопровода от ГРП корпуса 145 до входа в корпус 121/2 с выбросом природного газа:
|

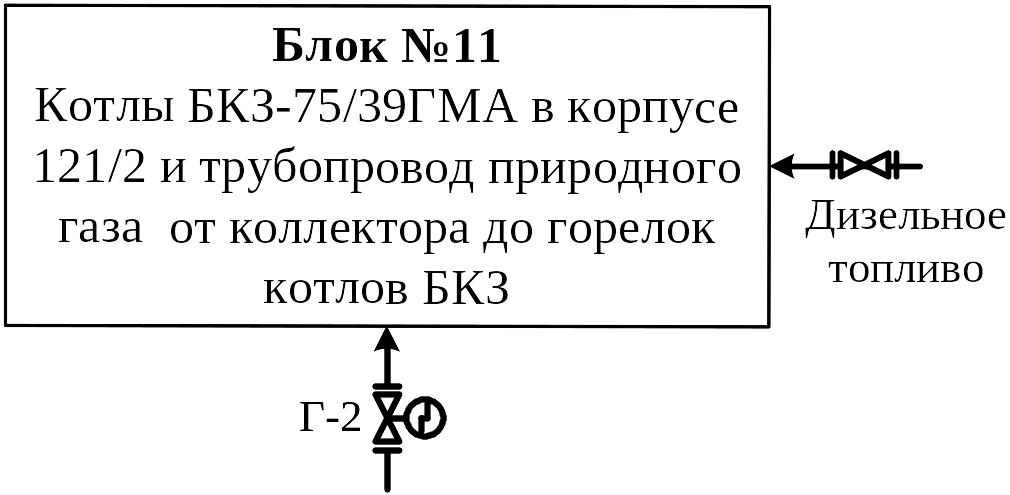

Блок-карта № 11
|
Состав блока: котлы БКЗ-75-39ГМА, трубопроводы природного газа, пара и питательной воды с запорной и регулирующей арматурой.
Характеристика опасной среды в оборудовании: природный газ
Энергетические показатели взрывоопасности блока:
Возможные аварии и зоны поражения: - разгерметизация участка газопровода с выбросом природного газа, взрыв образовавшейся газовоздушной смеси в помещении; - погасание пламени горелки в топке котла с выбросом природного газа; - взрыв образовавшейся газовоздушной смеси в помещении или в топке котла.
|

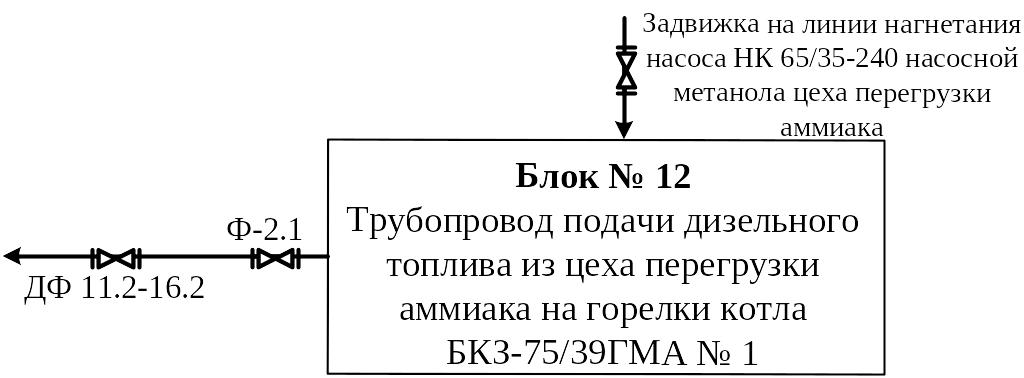

Блок-карта № 12
|
Состав блока: трубопровод подачи дизельного топлива на горелки котла БКЗ-75-39ГМА № 1, с запорной и регулирующей арматурой.
Характеристика опасной среды в оборудовании: природный газ
Энергетические показатели взрывоопасности блока:
Возможные аварии и зоны поражения: - разгерметизация участка газопровода с выбросом природного газа, взрыв образовавшейся газовоздушной смеси в помещении; - погасание пламени горелки в топке котла с выбросом природного газа; - взрыв образовавшейся газовоздушной смеси в помещении или в топке котла.
|

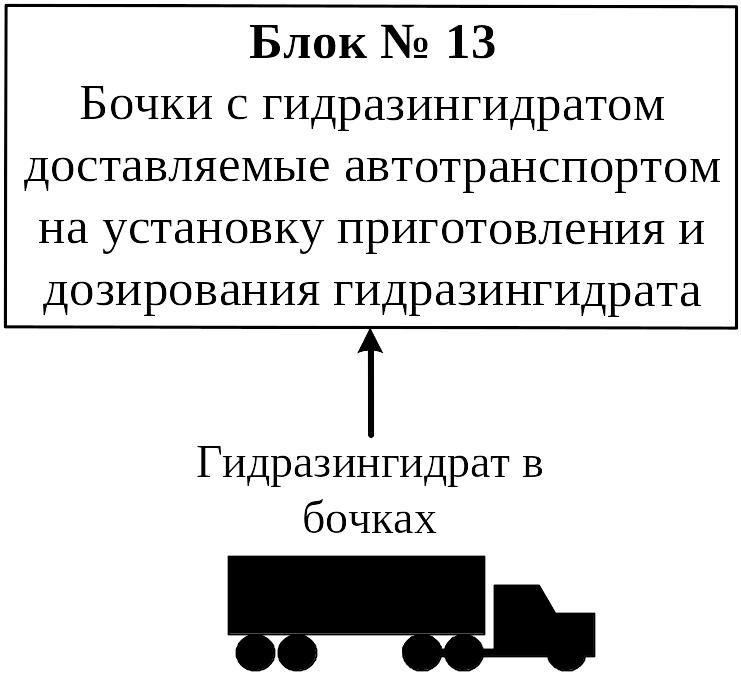

Блок-карта № 13
|
Состав блока: бочки с гидразингидратом, доставляемые автотранспортом на установку приготовления и дозирования гидразингидрата
Характеристика опасной среды в оборудовании: гидразин – бесцветная, прозрачная жидкость, которая дымит на воздухе, токсична. При концентрациях более 64 % под действием окислителей взрывоопасен. Обработка питательной воды предназначена для предупреждения кислородной коррозии металла и образования железооксидной пленки.
Энергетические показатели взрывоопасности блока:
Возможные аварии и зоны поражения: пролив гидразингидрата из бочки, поставляемой автотранспортом:
|
