4. Тип и характеристики основной и вспомогательной перегрузочной машины, а также судна и подвижного состава сухопутного транспорта.
4.1. Выбрать тип и привести характеристики основной и вспомогательной перегрузочной машин, а так же судна и подвижного состава сухопутного транспорта.
Направление грузопотока – прибытие. Коэффициент прохождения груза через склад – 1.
Варианты перегрузочных работ: судно-склад, склад-вагон.
Груз прибывает в порт в судне, отдельными местами убывает из порта по ж/д. отдельными местами.
Таблица 1. Технические характеристики судна
Тип судна |
Сухогрузный теплоход СТ-1300 |
|
№ Проекта |
Р-168 |
|
Грузоподъемность, т |
1410 |
|
Вместимость грузового трюма, м3 |
2260 |
|
Габаритные размеры, м |
Длина |
84 |
Ширина |
12,3 |
|
Высота борта |
3,5 |
|
Осадка, м |
В полном грузу |
2,5 |
Порожнем |
0,88 |
Тип трюмов |
II |

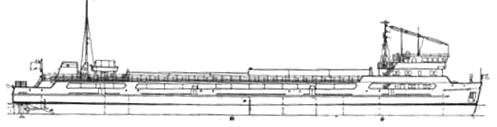

Речной сухогрузный теплоход проекта Р168
Тип судна: сухогрузный двухвинтовой теплоход с надстройкой и рулевой рубкой в носовой части и машинным отделением в корме, с одним трюмом, расположенным между надстройкой и машинным отделением, с двойным дном и двойными бортами, с термоизоляцией трюма.
Назначение: перевозка овощей, фруктов, тарно-штучных и пакетированных грузов, зерна, контейнеров, лесоматериалов.
Таблица 2. Технические храктеристики вагона.
Тип и модель вагона |
204 модель 11-066-05 |
Краткое описание вагона |
Крытый, 4-осный (с металлической торцевой стеной) |
Грузоподъемность , т |
66 |
Масса тары, т |
22 |
Высота от уровня головок рельсов до уровня пола, мм |
1283 |
Длинна кузова внутри, мм |
13844 |
Ширина кузова внутри |
2760 |
Высота кузова по боковой стенке, мм |
2791 |
Размеры в свету дверного проема, мм |
2000х2343 |
Объем кузова, м3 |
120,15 |

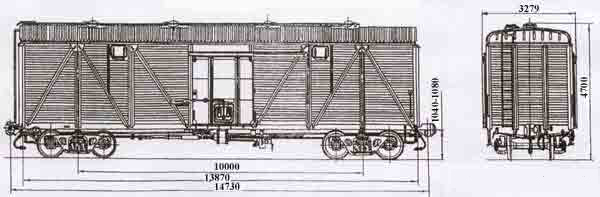

Вагон 4х-осный крытый, модель 11-066
Основная перегрузочная машина - портальный кран «Ганц 5-30-10,5»
Таблица 3. Технические характеристики портального крана «Ганц 5-30-10,5»
Грузоподъемность |
5-6 |
|
Вылет стрелы, м |
Наибольший |
30 |
Наименьший |
8 |
|
Колея портала крана, м. |
10,5 |
|
Высота подъема, м. |
32,5 |
|
Глубина опускания, м. |
15 |
|
Скорости: |
Подъема, м/мин |
70 |
Частоты вращения, об/мин |
1,75 |
|
Изменение вылета , м/мин |
60 |
|
Передвижения, м/мин. |
35 |
|
Общее число ходовых колес. |
16 |
|
Нагрузка на рельс , кН |
200 |
|
Масса без груза и грузозахватного приспособления, т. |
118,2 |
