Т ехническое обслуживание 250

Картридж осушителя воздуха - замена

Ю1735477

Картридж осушителя воздуха - замена (устанавливается дополнительно).

Код в сборнике руководящих материалов по организации обслуживания: 7322-510

ПРИМЕЧАНИЕ Во время проведения проверки, технического обслуживания, тестирования, регулировки и ремонта трактора следите за тем, чтобы жидкости были слиты. Перед тем, как открывать отсеки или разбирать какие- либо узлы, в которых содержится жидкость, необходимо слить жидкость в соответствующую емкость.

Утилизация всех жидкостей производится согласно местным нормам и постановлениям.

Рис. 437 g00757997

Если трактор оснащен воздушным компрессором, картридж осушителя воздуха находится впереди, с правой стороны трактора на внутренней стороне переднего лонжерона.

1. Заглушите двигатель (положение OFF).. Выньте ключ из замка зажигания.

ПРИМЕЧАНИЕ Прежде чем снять картридж осушителя воздуха, откачайте весь воздух из системы. Это нужно сделать путем нажатия на клапан, расположенный на воздушном резервуаре. См. раздел “Воздушный резервуар - удаление конденсата” в “Руководстве по эксплуатации и техническому обслуживанию”.

2. Чтобы снять картридж осушителя воздуха, воспользуйтесь захватным ключом.

3. Установите новый картридж осушителя воздуха.

Ю1248898

Воздушный фильтр (рециркуляционный в кабине) - очистка / проверка / замена.

Код в сборнике руководящих материалов по организации обслуживания: 7342-040; 7342- 070; 7342-510

Рис. 438 g00830099

Этот фильтр размещен в кабине, сразу за сиденьем водителя.

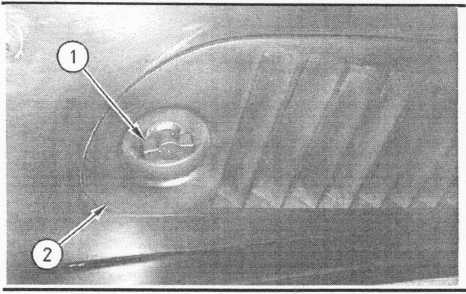

1. Открутите винт (1), чтобы снять крышку фильтра

(2).

g00674040

2. Выньте фильтрующий элемент (3), расположенный за крышкой фильтра.

А внимание

Во избежание телесных повреждений всегда защищайте глаза и лицо во время работы со сжатым воздухом.

3. Очистите или замените фильтрующий элемент. Для очистки фильтрующего элемента используйте сжатый воздух. Давление воздуха не должно превышать 205 кПа (30 фунт-сил).

Выдуйте грязь из фильтрующего элемента, направляя струю воздуха в направлении, противоположном обычному направлению потока воздуха. Не выбивайте грязь из фильтра и не стучите воздушным фильтром с целью его очистки.

4. Установите фильтрующий элемент (3). Установите крышку фильтра (2). Закрутите винт (1).

Ю1222703

Воздушный фильтр (кабина) - очистка/замена

Код в сборвике руководящих матервалов во оргаввзацвв обслужвваввя: 7311-070-FI; 7311- 510-FI

Производите очистку фильтра, когда в кабине значительно уменьшается циркуляция воздуха.

1. Заглушите двигатель, установив ключ в положение OFF (ВЫКЛ.).

2. Закройте окна.

3. Резко закройте двери. Когда Вы закроете двери, не втянувшаяся грязь, находящаяся на тыльной стороне воздушного фильтра кабины, будет выброшена обратным давлением.

Рис. 440 g00688813

Месторасположение воздушного фильтра кабины.

Рис. 441

g00665662

4. Открутите фиксирующий винт (1).

5. Опустите переднюю часть крышки, чтобы получить доступ к фильтрующему элементу.

Рис. 442 g00665665

4. Выньте фильтрующий элемент (3).

А внимание

Во избежание телесных повреждений всегда защищайте глаза и лицо во время работы со сжатым воздухом.

4. Произведите очистку или замену фильтрующего элемента. Для очистки фильтрующего элемента используйте сжатый воздух. Давление воздуха не должно превышать 205 кПа (30 фунт-сил).

Выдуйте грязь из фильтрующего элемента, направляя струю воздуха в направлении, противоположном обычному направлению потока воздуха. Не выбивайте грязь из фильтра и не стучите воздушным фильтром с целью его очистки.

4. Протрите кожух фильтра влажной материей.

5. Установите новый или очищенный фильтр. Резиновый уплотнитель должен быть направлен в сторону крыши кабины.

6. Закройте крышку (2). Закрутите фиксирующий винт(1).

Ю1684934

Воздушный фильтр (двигателя первичный) - очистка.

Код в сборнике руководящих материалов по

организации обслуживания: 1051; 1054-070-PY

А внимание

Во избежание телесных повреждений всегда защищайте глаза и лицо во время работы со сжатым воздухом.

4. Станьте на платформу кабищ>1. Крепко возьмитесь за поручень.

План проведения технического обслуживания.

Ю1732191

План проведения технического обслуживания.

Код в сборнике руководящих материалов по организации обслуживания: 7000

По мере необходимости.

' Воздушный фильтр (рециркуляционный в кабине) -

Картридж осушителя воздуха - замена 250

Картридж осушителя воздуха - замена (устанавливается дополнительно). 250

Воздушный фильтр (рециркуляционный в кабине) - очистка / проверка / замена. 251

(2). 251

А ВНИМАНИЕ 254

А ВНИМАНИЕ 255

План проведения технического обслуживания. 255

Воздушный фильтр (двигателя первичный) - замена 258

Воздушный фильтр (двигателя первичный) - замена. 260

Воздушный фильтр (двигателя, вторичный) - замена. 262

Воздушный резервуар - удаление конденсата (устанавливается дополнительно). 265

Аккумуляторные батареи - замена 265

Аккумуляторные батареи - замена. 265

Замена аккумуляторных батарей. 265

Техническое обслуживание 257 Аккумуляторные батареи - осмотр 268

Повторное использование аккумуляторных батарей. 268

Замена кабелей аккумуляторных батарей. 268

Аккумуляторные батареи - осмотр. 268

Ремень (кондиционера и генератора) - осмотр. 269

Осмотр ремня. 269

Натяжение ремня. 271

Ремень (кондиционера и генератора) - замена. 271

Если Вы все же хотите попытаться произвести очистку фильтрующего элемента самостоятельно, следуйте таким указаниям:

Не выбивайте грязь из фильтрующего элемента и не стучите фильтрующим элементом с целью его очистки.

Не мойте фильтрующий элемент.

Используйте для очистки фильтрующего элемента сжатый воздух под низким давлением. Давление воздуха не должно превышать 207 кПа (30 фунт-сил). Направляйте поток воздуха изнутри фильтрующего элемента, перемещая его вверх и вниз по складкам. Будьте крайне осторожны, чтобы не повредить складки.

Не используйте воздушные фильтры с поврежденными складками, прокладками и резиновыми уплотнителями. Попавшая в двигатель грязь, станет причиной выхода из строя деталей двигателя.

Производите очистку первичного фильтрующего элемента воздушного фильтра двигателя каждый день, и, в обязательном порядке, когда на пульте управления трактора высветится соответствующее предупреждение. Не откладывайте очистку первичного фильтрующего элемента воздушного фильтра двигателя.

Фильтрующий элемент можно чистить до шести раз.

Независимо от условий работы, одни раз в год заменяйте первичный фильтрующий элемент воздушного фильтра двигателя.

Рис. 443 g00868920

Индикатор загрязнения воздушного фильтра.

Примечание: Индикатор загрязнения воздушного фильтра (1) размещен с правой стороны двигателя.

1. Перед тем, как произвести очистку первичного фильтрующего элемента, установите индикатор загрязнения воздушного фильтра (1) в исходное положение. Чтобы установить индикатор в исходное положение, необходимо нажать на желтый край индикатора.

Чтобы снять первичный фильтрующий элемент, выполните действия 2 - 4:

2. Откройте крышку капота.

Смотрите: “Руководство по эксплуатации и техническому обслуживанию”, “Крышка капота (отсек двигателя) - открытие / закрытие”.

Рис. 444

g00868929

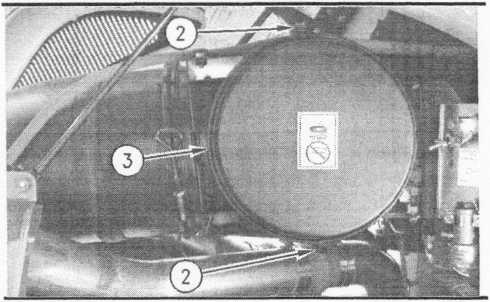

3. Аккуратно откройте защелки (2) кожуха фильтра. Снимите крышку (3).

Примечание: Во время открытия защелок кожуха фильтра, защелки могут издать резкий звук.

g00868933

4. Выньте первичный фильтрующий элемент (4) из кожуха фильтра. Чтобы извлечь первичный фильтрующий элемент воздушного фильтра двигателя, потяните его наружу. Вынимая фильтрующий элемент, покачивайте его из стороны в сторону.

Чтобы очистить первичный фильтрующий элемент, выполните действия 5-7:

5. Осмотрите первичный фильтрующий элемент. Если повреждены складки, прокладки или резиновые уплотнители, фильтрующий элемент больше использовать нельзя. Замените поврежденный первичный фильтрующий элемент чистым первичным фильтрующим элементом.

Рис. 446 g00328468
