4.2 Вторичные отстойники.

Вторичные отстойники рассчитываются по гидравлической нагрузке на поверхность.

Согласно [5], рассчитываем нагрузку на поверхность вторичных отстойников после аэротенков по формуле:

, м³/м² ч

где k_ss – коэффициент использования объема зоны отстаивания, для радиальных отстойников равен 0,4;

Тип вторичных отстойников как и первичных радиальный, диаметр отстойника 40 м.

H_set=3,65 м – глубина зоны отстаивания (по типовому проекту);

a_t=15г/л – концентрация ила в осветленной воде.

, м³/м² ч

Площадь поверхности вторичных отстойников: , м².

Площадь одного отстойника диаметром 40 м составит: м².

Количество секций вторичных отстойников:

Получившееся количество секций вторичных радиальных отстойников диаметром 40 метров – 3. Это минимально допустимое количество отстойников, поэтому, согласно [5], расчетный объем отстойников необходимо увеличить в 1,3 раза:

, м²;

Окончательное количество секций вторичных отстойников:

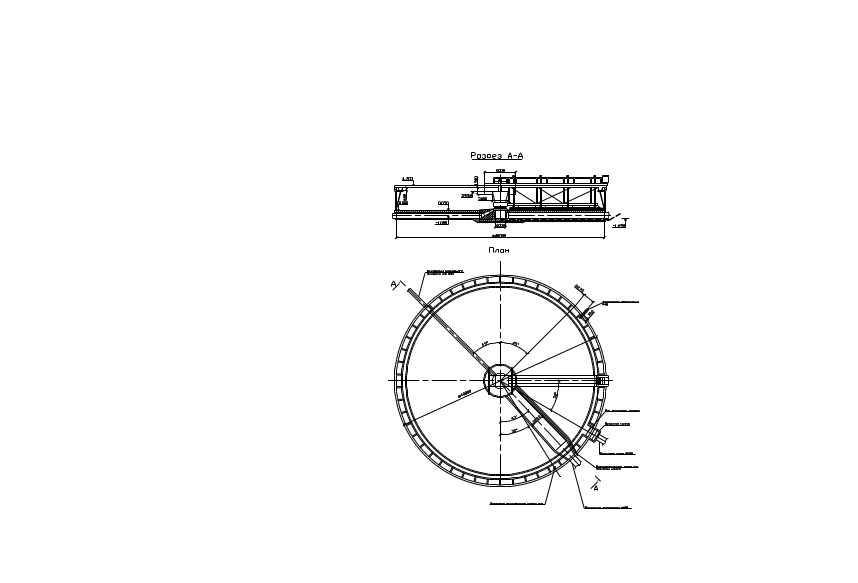

Подбираем типовой вторичный отстойник со следующими параметрами:

Диаметр отстойника, м	Гидравлическая глубина отстойника, м	Глубина зоны отстаивания, м	Высота иловой зоны, м	Диаметр трубопровода,мм		Объем зоны, м3		Расчетная пропускная способность, м3/ч при Т=1,5ч
				подводящего	отводящего	иловой	отстойной
40	4,35	3,65	0,7	2000	1200	915	4580	3053

Объем осадка во вторичных отстойниках после аэротенков определим по формуле:

м³/сут,

ρ=1т/м³ – плотность осадка;

где W_а/и – влажность осадка (активного ила) после аэротенка, определяется в зависимости от a_r:

W_а/и=99,54%

И_а/и – масса активного ила, сухого вещества, т/сут:

R_i – степень рециркуляции активного ила.

т/сут,

a_t=15г/л – концентрация ила в осветленной воде;

P_i – прирост активного ила, мг/л:

где C_cdp — концентрация взвешенных веществ в сточной воде, поступающей в аэротенк, равна 150 мг/л;

K_g — коэффициент прироста; для городских и близких к ним по составу производст­венных сточных вод K_g = 0,3.

мг/л.

, т/сут.

м³/сут.

Объем осадковой части отстойника должен быть поместить 2-х суточный объем осадка:

м³ =

5. Сооружения доочистки

Для данной производительности КНС (58190 м³/сут) в качестве сооружению доочистки приняты скорые фильтры.

Требуемый эффект доочистки по БПК:

,

Где L_en – концентрация по БПК на входе на фильтры, мг/л;

L_ex – концентрация по БПК на выходе из фильтров доочистки, мг/л.

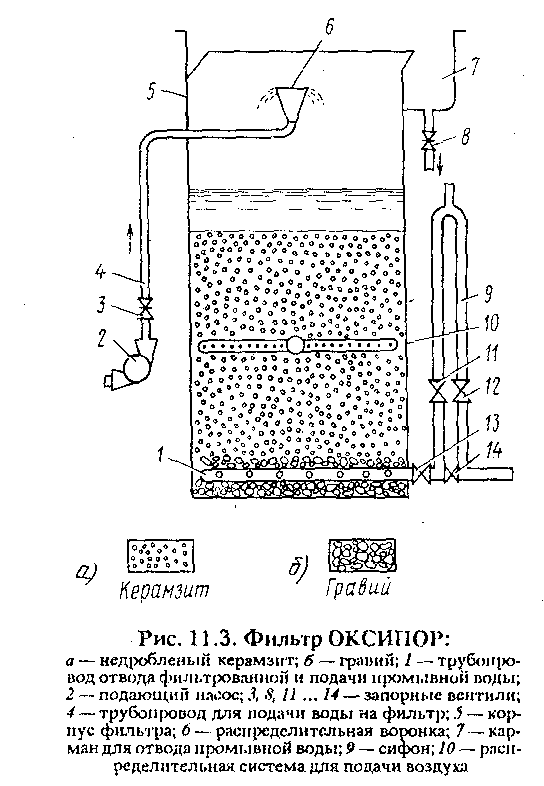

По полученному эффекту подбираем фильтры ОКСИПОР: гравийная загрузка, гравийный каркас.

Общая площадь скорых фильтров, м²:

,

Q – производительность станции, м³/сут;

Т=24 часа – продолжительность работы станции в течение суток;

v_н – скорость фильтрования при нормальном режиме, для принятого фильтра равна 7 м/ч;

n_пр – число промывок одного фильтра в сутки, принято равным 2;

q_пр – удельный расход на промывку одного фильтра, м³/м²:

,

где ω – интенсивность промывки, по [1] принято равным 14 л/с_*м²;

t_пр – продолжительность промывки, согласно [1], равно 7 мин;

, м³/м².

Τ_пр – время простоя фильтра в связи с промывкой; так как для данного фильтра предусмотрена воздушная промывка, принимается равным 0,5 часа.

, м².

Количество необходимых фильтров:

Принимаем 10 фильтров. Площадь одного фильтра равна:

, м².

Размеры одного фильтра в плане принимаем 6,5х5 м.

Высота фильтра:

H=h_п+h_ф+h_в+h_б=0,2+1,5+2+0,5=4,2 (м),

Где h_б – высота бортика, м;

h_в – слой воды над фильтром, м;

h_ф – фильтрующий слой, м;

h_п – поддерживающий слой, м.
