3.4 Песколовки

Тип песколовок принимается по суточному расходу сточных вод: Q_сут^КОС= 58190м³/сут.

Выбираем горизонтальную песколовку с круговым движением воды (Q_сут 64000 м³/сут).

Рабочие параметры для данного типа песколовок:

Песколовка	Гидравлическая крупность песка	Скорость движения сточных вод vs, м/с, при притоке		Глубина Н	Количество задерживае­мого песка	Влажность песка	Содержание песка в осад­ке
	u0, мм/с	минимальном	максималь-ном	м	л/чел.-сут	%	%
Горизонтальная	18,7—24,2	0,15	0,3	0,5—2	0,02	60	55—60

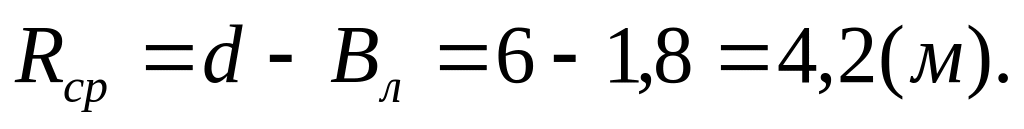

Основные размеры песколовки: d=6м; В_л=1,8м; r=0,4; H_k=4,2м.

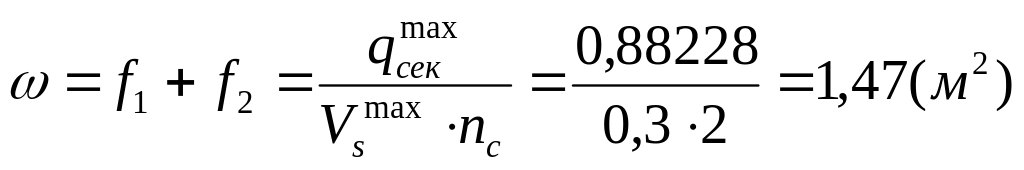

Площадь живого сечения периферийного лотка:

, где

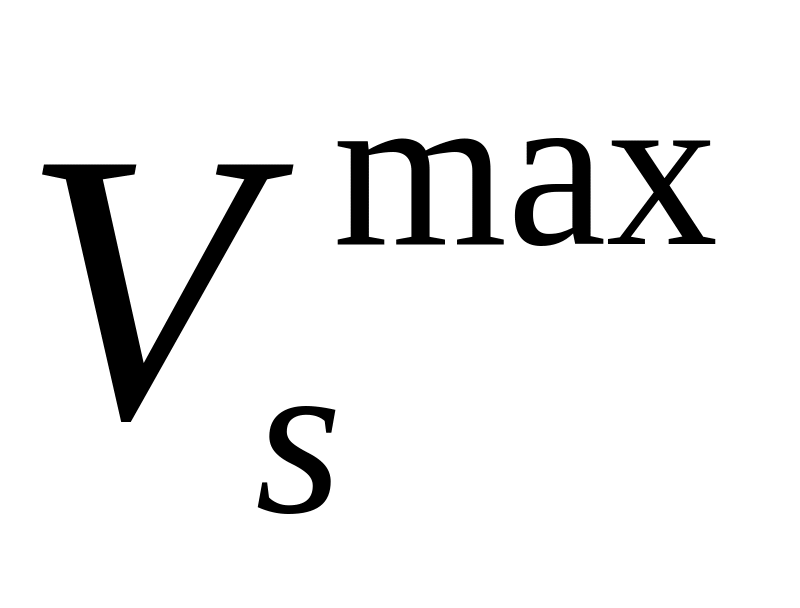

=0,3м/с – скорость движения сточных вод при максимальном притоке;

n_c=2 – количество секций песколовки.

q_КОС^max=0,88228 м³/сек

Назначаем h₂=0,5м;

Определим ;

;

.

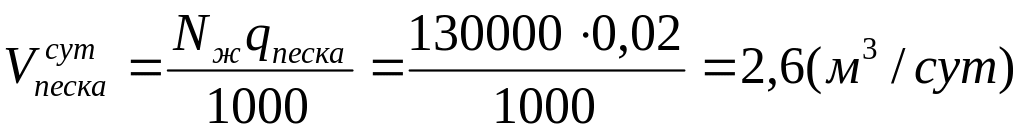

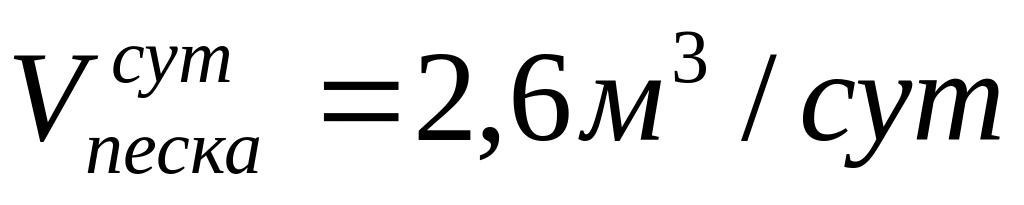

Количество осадка песка:

,

где N_ж – количество жителей в населенном пункте;

q_песка=0,02л/чел*сут – количество песка, задерживаемого песколовкой, на 1 жителя в сутки;

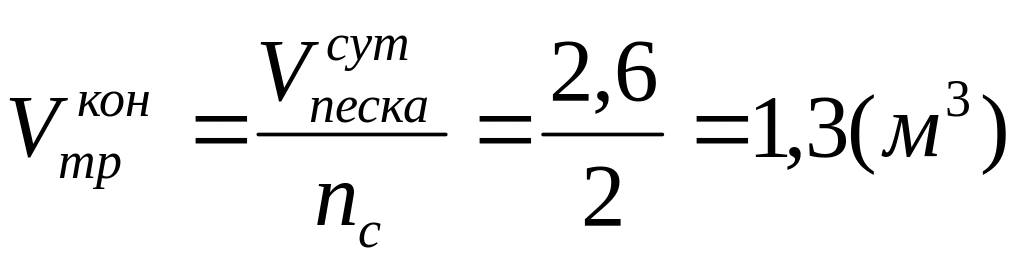

Требуемый объем конуса песколовки:

;

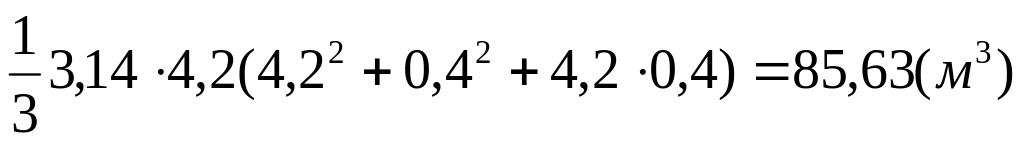

Фактический объем конуса песколовки:

, где

3.5 Песковые площадки

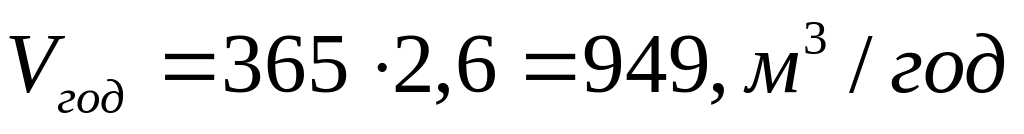

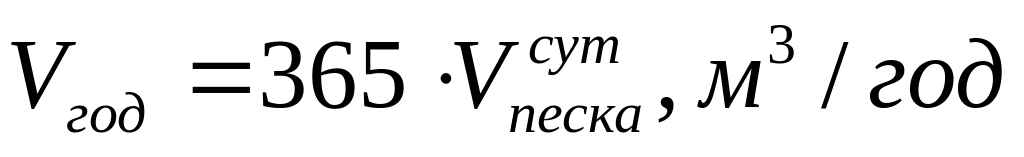

Годовое количество песка:

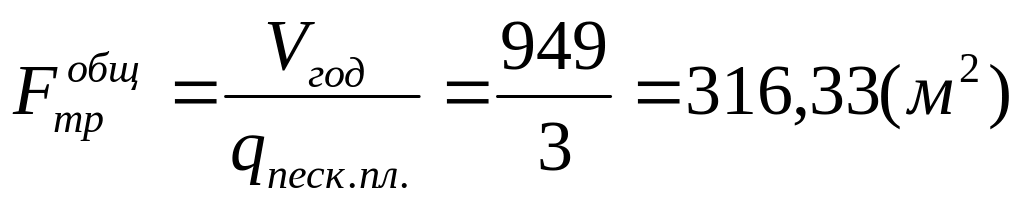

Требуемая площадь площадки:

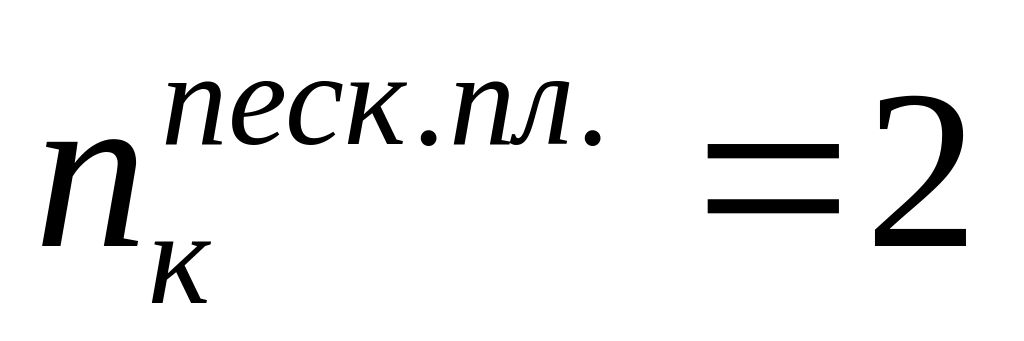

Количество песковых площадок принимаем: .

Площадь одной площадки:

;

.

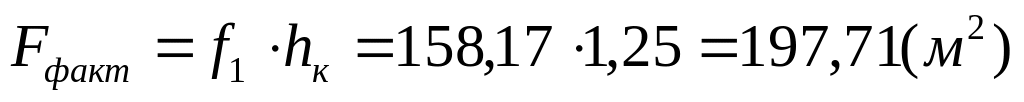

С учетом проезжей части между площадками фактическая площадь отчуждения под площадки определяется:

.

3.6 Радиальный отстойник

Рис. 5. Первичный радиальный отстойник

1 — илоскреб; 2 —распределительная чаша; 3— подводящий трубопровод; 4 — трубопровод сырого осадка; 5 — жиросборник; 6 — насосная станция; 7 —отводящий трубопровод

1. Определение гидравлической крупности:

Где Н_set – глубина проточной части в отстойнике, м;

K_set – коэффициент использование объема проточной части отстойника;

t_set – продолжительность отстаивания;

n² – показатель степени, зависящий от агломерации взвеси в процессе осаждения;

h₁=0,5м – высота слоя осаждаемой жидкости в лабораторном цилиндре.

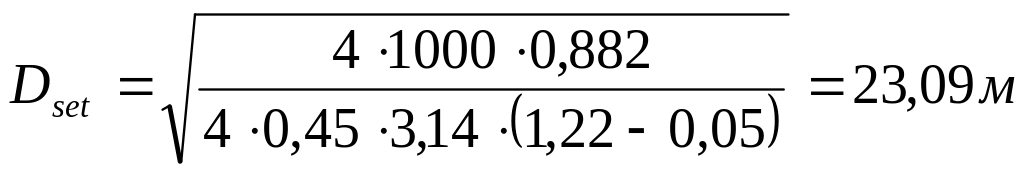

2. Определение диаметра отстойника:

Принимаем стандартный диаметр отстойника – 24м

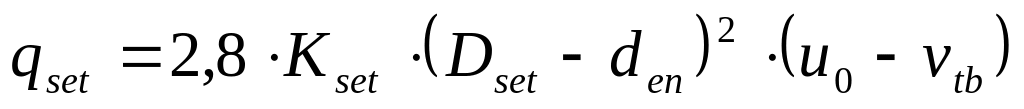

3. Определяем производительность одной секции отстойника, м³/ч:

D_set — диаметр отстойника, м;

d_en —диаметр впускного устройства, м;

u_о — гидравлическая крупность задержива­емых частиц, мм/с, определяемая по формуле (30);

v_tb — турбулентная составляющая, мм/с, при­нимаемая по табл. 32 в зависимости от скорости потока в отстойнике v_w, мм/с;

м³/ч.

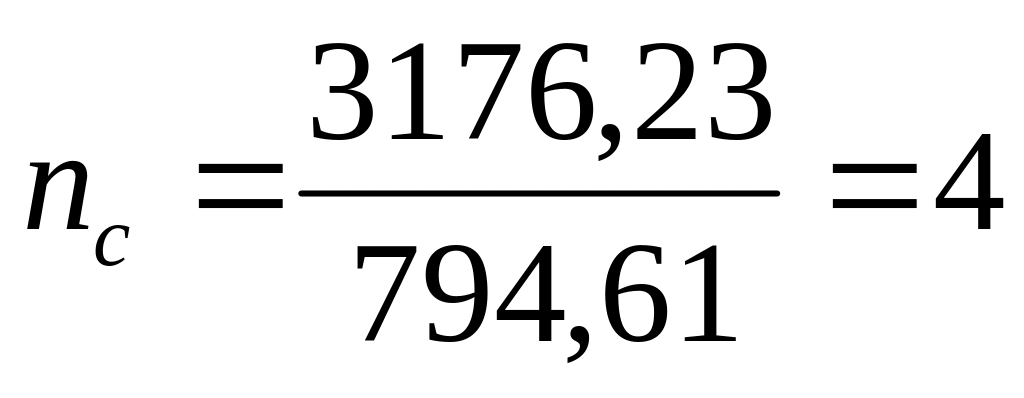

4. Проверяем количество секций:

.

5. Количество осадка, задерживаемого в отстойнике:

6. Определяем объем осадка:

Где Р – влажность удаленного осадка, %;

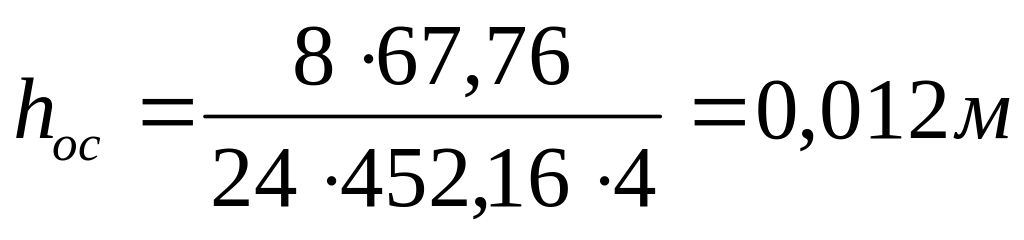

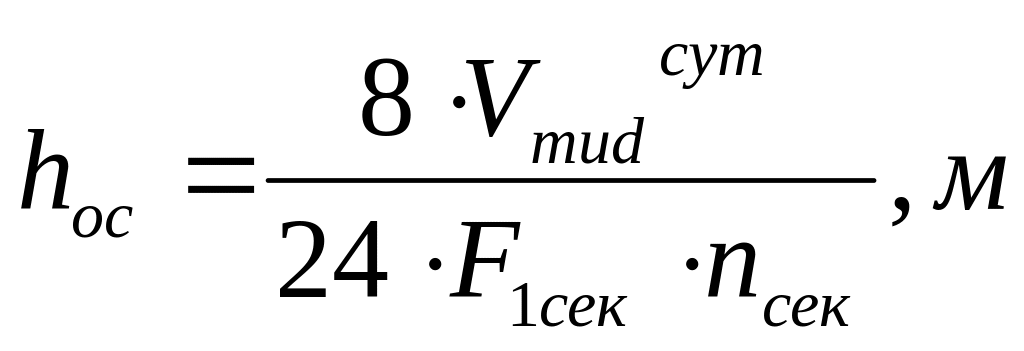

7. Высота слоя осадка:

8. Определяем общую высоту отстойника:

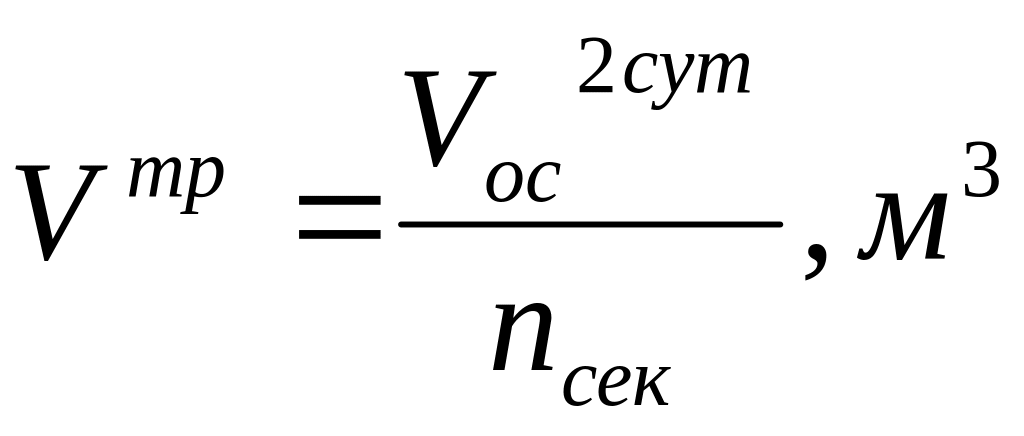

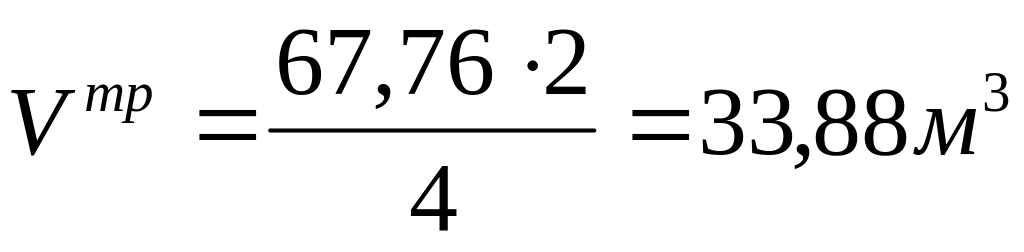

9. Определяем требуемый объем приямка:

Назначаем размеры приямка:

Принимаем диаметр

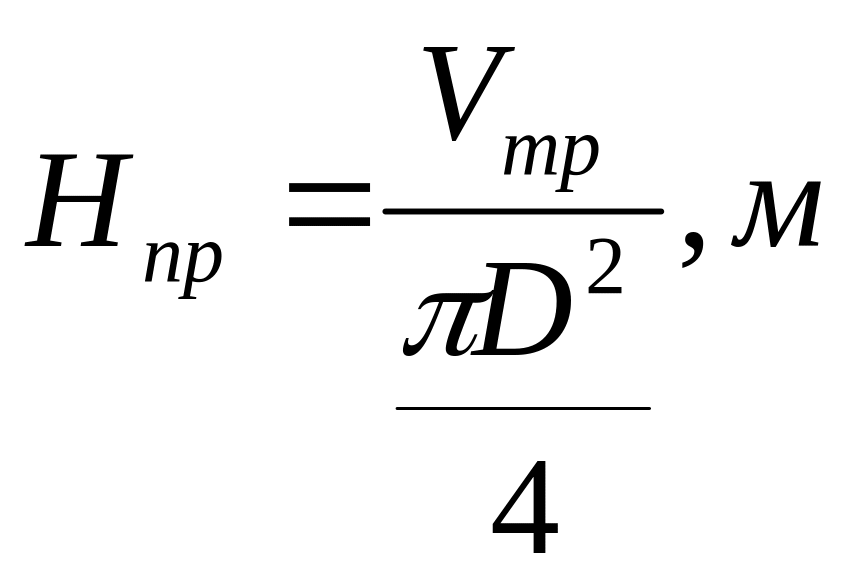

Высота приямка равна:

Принимаем высоту приямка равной 1,2 м.
