Контрольные вопросы

1. Изложите опыты Фарадея и закон Фарадея.

2. Сформулируйте правило Ленца.

3. Расскажите о получении электрической энергии при вращении рамки в магнитном поле.

4. Что Вы знаете о вихревых токах?

5. Расскажите об электромагнитной теории Максвелла.

Магнитная запись информации

К настоящему времени широко разработаны способы и средства магнитной записи информации, представленной в аналоговом и цифровом виде. Магнитная запись основана на свойстве ферромагнетиков сохранять остаточную намагниченность после окончания действия магнитных полей.

Наиболее распространенной аналоговой информацией является звуковая и видео информация. Для записи звуковой информации

н

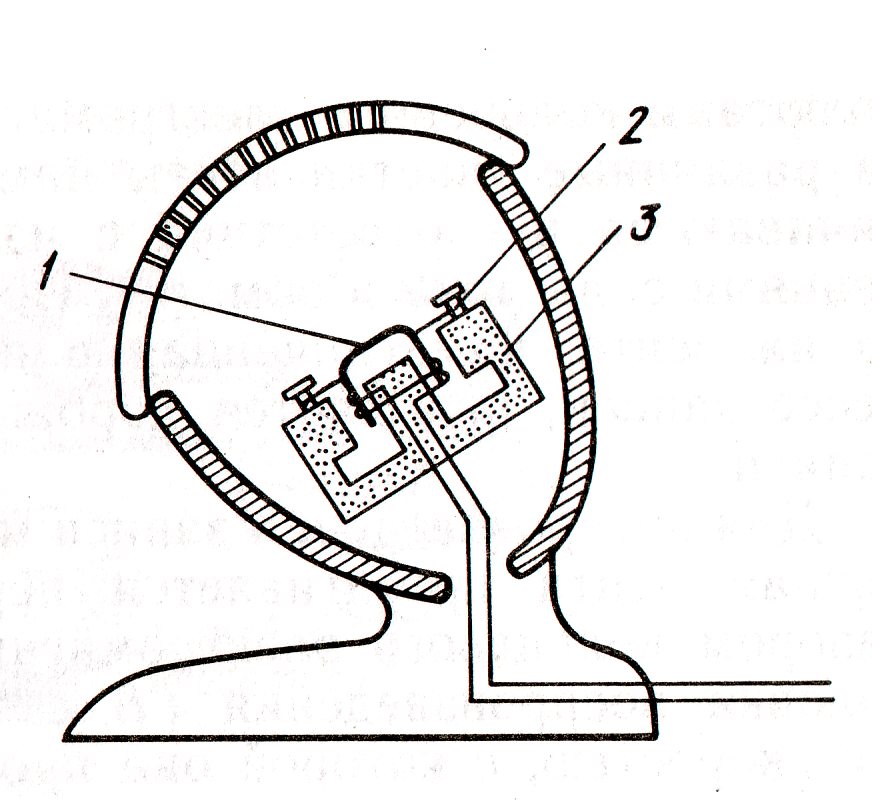

Рисунок 28. Микрофон

еобходимо сначала превратить акустические колебания воздуха в электрические колебания. Эту задачу выполняет микрофон ( рисунок 28). В электродинамическом микрофоне (рисунок 28) к тонкой гибкой мембране 1 приклеена

легкая проволочная катушка 2. Катушка расположена в зазоре постоянного магнита 3 . Звуковые колебания воздуха вызывают колебания мембраны и катушки. В катушке наводится Э.Д.С. индукции, пропорциональная амплитуде колебаний воздуха. Таким образом, происходит преобразование звуковых колебаний в электрические колебания. Полученные электрические колебания могут быть записаны на магнитном носителе.

Э

Рисунок 29. Структурная схема записи аналоговой информации

лектрические колебания, несущие звуковую информацию от микрофона, усиливаются в усилителе записи УЗ и в виде переменного тока звуковой частоты поступают в обмотку кольцевого электромагнита

головки записи ГЗ (рисунок 29). При движении магнитной ленты вдоль зазора головки различные участки ленты намагничиваются в соответствии с изменениями силы тока в обмотке ГЗ. Полоса на ленте, намагниченная в процессе записи, называется дорожкой записи.

Для воспроизведения записи магнитная лента протягивается перед зазором кольцевого электромагнита головки воспроизведения ГВ с той же скоростью, с которой она потягивалась при записи. При движении ленты в зазоре головки воспроизведения меняется магнитное поле и в обмотке головки возникает переменная Э.Д.С. индукции, которая усиливается с помощью усилителя воспроизведения УВ.

Усиленное напряжение звуковой частоты подводится к катушке громкоговорителя Гр (рисунок 30).

Рисунок 30. Устройство громкоговорителя

Переменный ток в катушке 2 Гр вызывает колебания катушки в магнитном поле магнита 1 под действие силы Ампера. Прикрепленный к катушке диффузор 3 колеблется и тем самым воспроизводит звук.

Для стирания информации служит магнитная головка стирания ГС. К ее обмотке подводится переменное затухающее напряжение от генератора ультразвуковой частоты ГУЗЧ. В бытовых магнитофонах при записи и воспроизведении используется одна и та же универсальная головка и один усилитель.

Видеозапись производится аналогично. На магнитную ленту записывается информация аналоговая информация о яркости изображении и звуковое сопровождение.
