6.5 Структурна схема кнопкових телефонних апаратів

Структура кнопково­го телефонного апарата (ТА) зо­бра­же­на на рисунку 6.15. Під час знімання слухавки важільний перемикач підключає апарат до АТС. При цьому напруга на лінійних затискувачах зменшується до 5 … 15 В. Схема «відбій» за рахунок подавання напруги формує імпульс початкового встановлення електронного номеронабирача. В режимі готовності до набирання номера мікросхема електронного номеронабирача формує сигнали управління імпульсним та мовним ключами, за допомогою яких мовний вузол, що складається з мікрофона, телефона, підсилювачів та протимісцевої схеми за допомогою мовного ключа підключається до лінії. Це дозволяє чути сигнал зі станції. Імпульсний ключ при цьому знаходиться у вимкненому стані. Натис

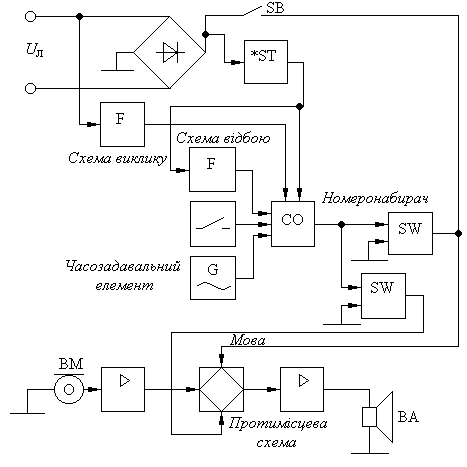

Рисунок 6.15 – Схема кнопкового телефонного апарата

нення кнопок клавіатури формує послідовності імпульсів, які управляють роботою ключів. Імпульсний ключ формує посилання постійно­го струму, які управляють роботою АТС. Мовний ключ відключає мовний вузол від спільного дроту на час посилань номеру, що знищує клацання у слухавці під час набирання номера.

Після закінчення набирання номера мовний ключ знов підключає мовний вузол й у трубці чути тональні посилання АТС, що характеризують кінець процесу з’єднання і прихід на лінію викликаного абонента сигналів виклику. Коли абонент знімає слухавку, чути його голос.

Наприкінці розмови слухавка кладеться на важіль. Перемикач розмикає ланцюг, і схема телефонного апарата переходить до чергового режиму. При цьому схема забезпечує живлення оперативного запам’ятовувального пристрою електронного номеронабирача, в якому зберігається останній номер, що набирався. Схема відбою забороняє зчитування номерів з клавіатури, а пристрій виклику готовий до прийняття сигналів виклику АТС.

Якщо з АТС поступив сигнал виклику, то викликальний пристрій формує звукові сигнали. До зняття слухавки схема знаходиться у черговому режимі. Якщо слухавку знято, мікросхема електронного номеронабирача встановлюється до початкового стану, й у трубці чути мову абонента, який викликає.

К ороткочасний натиск на важіль перемикача або кнопку «відбій» викликає скидання схеми номеронабирача і телефонний апарат переводиться до початкового стану.
