Выбор монтажных кранов
Табл. 3
Наименование монтажного потока |
Монтажные характеристики |
Монтажные краны |
|||||||
Монтажная масса элемента |
Высота подъема крюка |
Вылет стрелы |
1-й вариант |
2-й вариант |
|||||
тип крана |
Кгр. |
Смк. |
тип крана |
Кгр. |
Смк |
||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
Монтаж железобетонных конструкций на захватке |
7,1 |
33,9 |
30,07 |
КБ-503 |
0,256 |
28998 |
КБ-602 |
0,1 |
30791 |
Из таблицы видно, что по техническим параметрам кран КБ-503 используется наилучшим способом. По экономическим показателям также наиболее выгоден кран КБ-503.

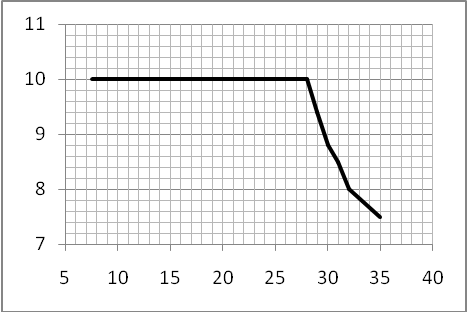

Грузоподъемность крана наглядно отображает следующая карта:
Благодаря карте еще раз убеждаемся, что при требуемой длине вылета стрелы крана 30,07 м грузоподъемность крана равна приблизительно 8,7 т, что полностью нас удовлетворяет.
Подберём для каждой группы элементов средства механизации производства строительно-монтажных работ: тип и вид строительного инвентаря, стропов и других монтажных устройств, необходимых для выполнения процессов.
Ведомость монтажных приспособлений и устройств
Табл. 4
№ п/п |
Наименование монтируемых конструкций |
Наименование приспособлений и устройств |
Эскиз |
Характеристики |
||
Грузоподъмность,т |
Масса, кг |
Высота, м |
||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
1 |
Колонны |

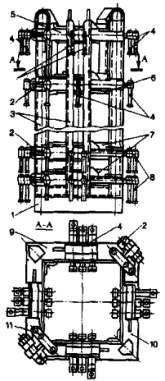

Кондуктор |
|
5 |
590 |
1850 |
|
|

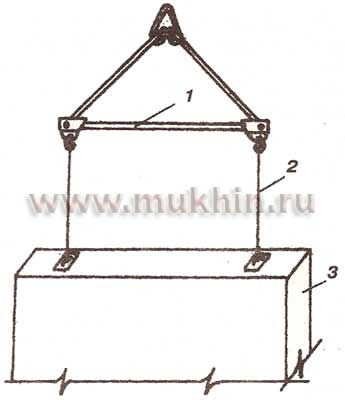

Траверса унифицированная |
|
4 |
590 |
1850 |
2 |
Ригели |

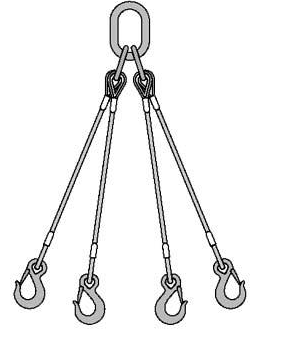

Строп 4-х ветвевой |
|
5 |
88 |
3,4 |
|
|
Струбцина для временного крепления ригелей |
|
- |
10,5 |
- |
3 |
Плиты перекрытия |
Строп 4-х ветвевой |
|
5 |
88 |
3,4 |
4 |
Лестничные марши и площадки |
Строп 4-х ветвевой |
|
5 |
88 |
3,4 |
|
|
Удлинитель |
- |
5 |
17,8 |
1,635 |
5 |
Элементы лифтовых шахт |
Строп 4-х ветвевой |
|
5 |
88 |
3,4 |
6 |
Стеновые панели и перегородки |
Строп 4-х ветвевой |
|
10 |
130 |
3 |
|
|
Струбцина для временного крепления |
|
- |
4,9 |
- |
|
|
Подкос |
|
- |
10 |
3,3 |
|
|

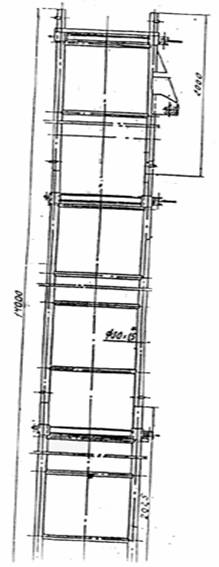

Приставные лестницы |
|
- |
56,7 |
5 |
7 |
Парапетные плиты |
Строп 4-х ветвевой |
|
5 |
88 |
3,4 |
8 |
Обеспечение рабочего места на высоте |
|
|
|
|
|
|
При высоте до 5 м. |
Переносные подмости |
|
- |
56,7 |
5 |
|
При высоте 5-8 м |
Лестницы с монтажными площадками |
|
- |
71,2 |
8 |
|
При высоте более 8 м. |
Навесные монтажные площадки с лестницами |
|
- |
- |
- |
9 |
Сварочные работы |
Сварочный аппарат |
|
- |
10 |
- |
10 |
Бетонные работы |
Ящик для раствора |
|
0,5 |
48 |
- |
