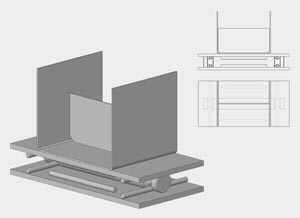

Катковые опоры

Изготавливление катковых трубопроводных опор, которые относятся к опорам трубопроводов подвижного типа. Данный вид опор состоит из скользящей опоры и каткового блока, который может быть однорядным и двухрядным.

В состав каткового блока входят:

• опорная плита;

• промежуточная плита (для двухрядной опоры);

• обойма;

• каток.

В состав пружинной катковой опоры входят:

• скользящая хомутовая опора;

• пружинный блок;

• катковый блок.

Существуют однорядный направляющий и двухрядный блоки. Установленный строго по центру корпус катковой опоры приваривается к верхней плите блока сплошным швом. Нижняя плита каткового блока приваривается к металлическим конструкциям как сплошным, так прерывистым сварочным швом симметрично относительно оси опоры.

Для изготовления катковых пружинных блоков используются следующие типы сталей:

• хромомолибденованадиевые;

• углеродистые и кремнемарганцовистые;

• коррозионностойкие аустенитного класса.

При установке каткового блока в катковых трубопроводных опорах принимается во внимание температурное перемещение трубопровода в точке установки опоры. Максимальная величина перемещения трубопровода составляет 180 мм.

Неподвижная опора

Одним из основных элементов трубопровода предизолированных труб является неподвижная опора для теплотрасс и труб теплоснабжения. Неподвижная опора изготавливается в двойном исполнении: для трубопроводных систем надземной прокладки (в качестве гидроизоляции используется оцинкованная оболочка), либо для трубопроводов подземной бесканальной прокладки (в качестве гидроизоляции используется полиэтиленовая оболочка).

Конструкция неподвижной опоры представляет собой устройство из стальной трубы, несущее основную нагрузку по недопущению продольно-поперечного движения трубопровода стального фланца (стальной лист толщиной от 25 до 80 и более мм), стаканов из стальной трубы, защищающих от механического повреждения полиэтиленовую оболочку и оцинкованную оболочку при установке неподвижной опоры на теплотрассе, а также тепловую изоляцию из пенополиуретана. Герметичность конструкции от попадания влаги в тепловую изоляцию пенополиуретана обеспечивается за счет применения термоусадочной ленты.

При монтаже неподвижная опора теплотрасс закрепляется в железобетонном каркасе, за счет чего теплопровод крепится в определенных точках теплотрассы на разделяющие его, согласно проектному решению, независимые по температурным деформациям отдельные участки. Протяженность данных участков теплотрассы определяется компенсирующей особенностью компенсаторов (в том числе сильфонных компенсаторов), устанавливаемых между двумя ближайшими неподвижными опорами для восприятия на себя температурных удлиннений трубопровода в ппу изоляции.
