Баланс мощностей в сетевом районе.
В начале проектирования питающей сети необходимо проверить обеспечение баланса активных и реактивных мощностей.
1.4.1 Баланс активной мощности в сетевом районе.

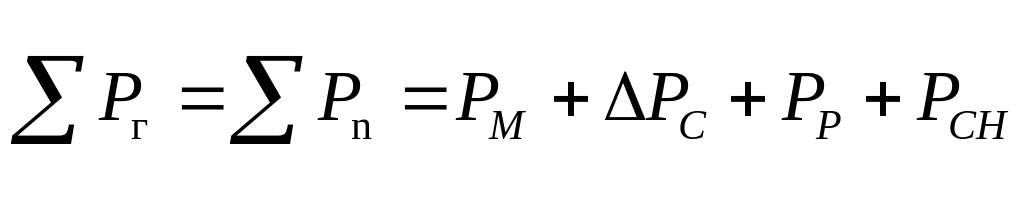

Под балансом мощностей понимается равенство вырабатываемой и потребляемой мощностей:
где PМ – одновременно потребляемая активная мощность; PС - суммарные потери активной мощности; РР - мощность резерва; РСН - собственные нужды электрических станций.
Ориентировочно можно принять, что одновременно потребляемая активная мощность составляет около 90 %, а реактивная – около 95 % суммы заданных наибольших нагрузок каждого пункта:
; .

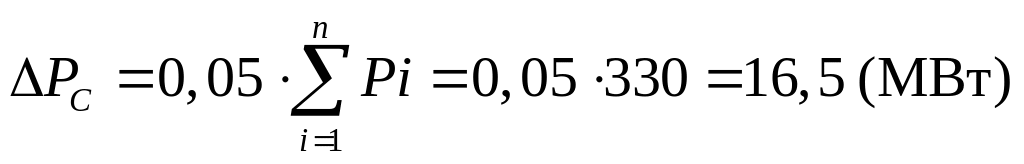

Суммарные потери активной мощности в линиях и трансформаторах проектируемой сети принимаются равными 4-6 % суммы заданных нагрузок пунктов. Мощности резерва и собственных нужд могут быть приняты по 10 % суммарной потребляемой.
Определим реактивные нагрузки каждого пункта:
;
;
;
;
;
;
;
1.4.2 Баланс реактивной мощности в сетевом районе.
Т.к. часть реактивной мощности экономически целесообразно вырабатывать децентрализовано, то условие баланса реактивной мощности может быть записано в следующем виде:
,
где Qг –реактивная мощность, которая может быть получена от генераторов электростанций; Qку – реактивная мощность компенсирующих устройств; Qс- реактивная мощность, генерируемая емкостью ЛЭП; Qм – реактивная мощность, одновременно потребляемая приемниками электроэнергии, присоединенными к подстанциям сетевого района; ΔQс - потери реактивной мощности в элементах электрической сети.

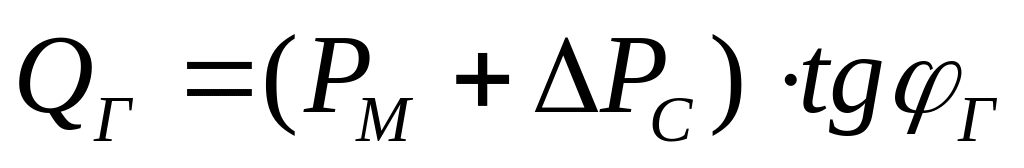

Реактивная мощность, получаемая от генераторов электростанций, может быть найдена по формуле
,
где Рм – активная мощность, одновременно потребляемая в сетевом районе;
Рс – потери активной мощности в сети; в сетях с одной-двумя ступенями трансформации Рс составляют 4-6 % от полной передаваемой мощности в сети;
tgГ – угол сдвига между векторами тока и напряжения генераторов станций относительно шин высшего напряжения.

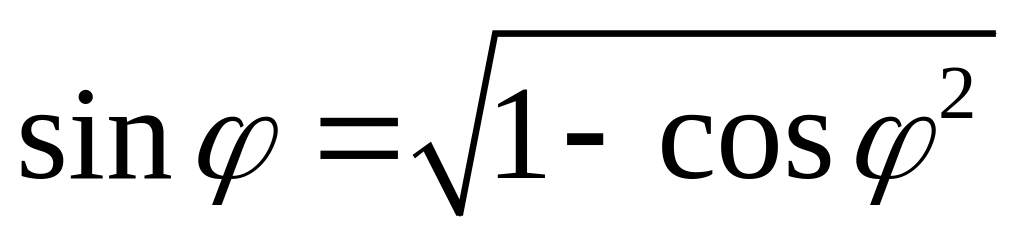

Средний коэффициент мощности генераторов . Следовательно, .
;
Потери реактивной мощности в основной электрической сети ориентировочно можно рассчитать:
,
где Sм – полная мощность потребителей сетевого района;
nт - число ступеней трансформации в сетевом районе (рекомендуется принять равным 1).
;
Реактивная мощность, генерируемая линиями, условно принимается для одноцепных линий 30кВАр/км при 110кВ и 120кВАр/км при напряжении 220 кВ. Она рассчитывается для каждого графа.
1.Граф первого варианта.
;
2.Граф второго варианта.
;
3. Граф третьего варианта.
Из приведенного баланса реактивных мощностей находим мощность компенсирующих устройств:
Первый граф
Второй граф
Третий граф
Компенсирующие устройства распределяются по равенству средних значений коэффициентов мощности на подстанциях:
;
Первый граф ;
Второй граф ;
Третий граф ;

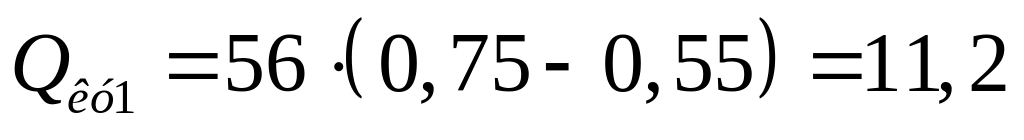

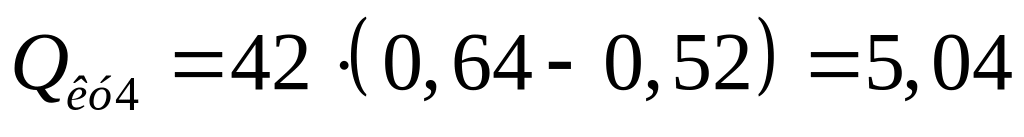

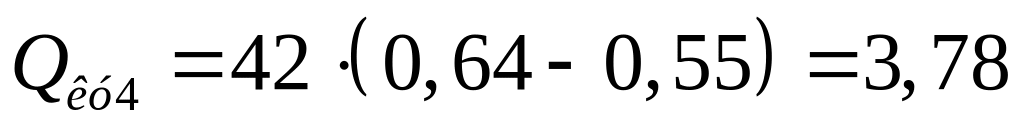

Мощность компенсирующих устройств на каждой подстанции
Первый граф
;
;
;
.
Второй граф
;
;
;
Третий граф
;
;
;
2. Определим распределение мощностей для первого варианта.
Рисунок 1.4.2.1. Распределение реактивной мощности в кольцевой схеме 1.

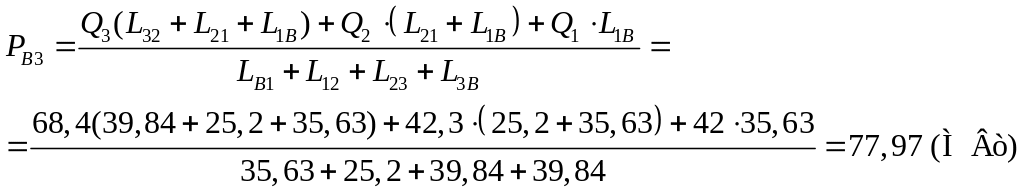

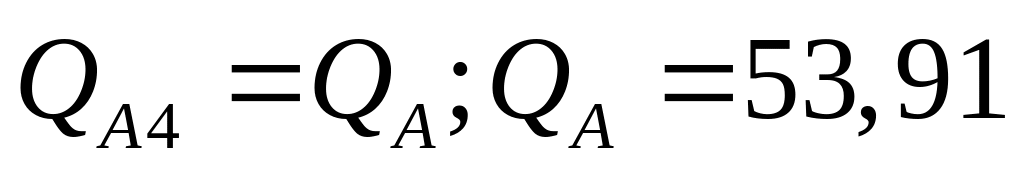

Распределение мощностей рассчитывается сначала в ветвях, подключенных к источникам питания:
Мощность на остальных участках рассчитаем, согласно первому закону Кирхгофа:
Проверим правильность вычисления:
Точка 2 - точка потокораздела реактивной мощности в данной кольцевой схеме.
