1. Выбор графа, схемы и номинального напряжения проектируемой электрической сети.

1. Выбор графа проектируемой сети

На основе места расположения источников питания и потребителей электроэнергии намечается три варианта графа сети, обеспечивающих требуемую надежность электроснабжения приемников электрической энергией.

Рисунок 1.1.1. Граф электрической сети. Вариант 1

Рисунок 1.1.2. Граф электрической сети. Вариант 2

Рисунок 1.1.3. Граф электрической сети. Вариант 3

Если схема сети или ее часть выполнена с односторонним питанием, то предусматриваем двухцепные ЛЭП; если схема сети имеет замкнутый контур, то он одноцепный.

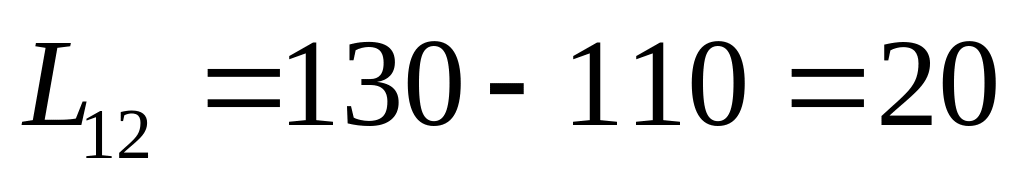

Определим длины всех линий.

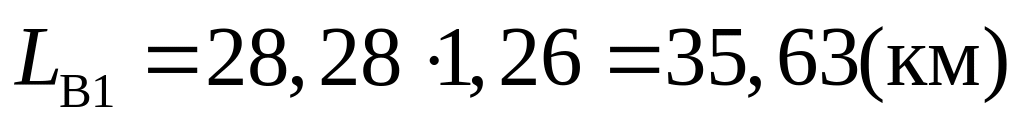

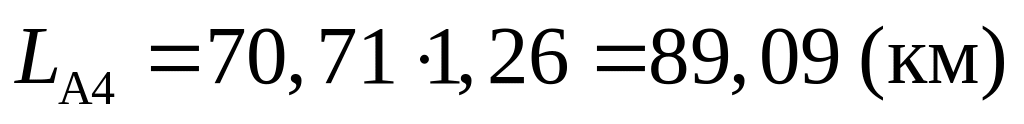

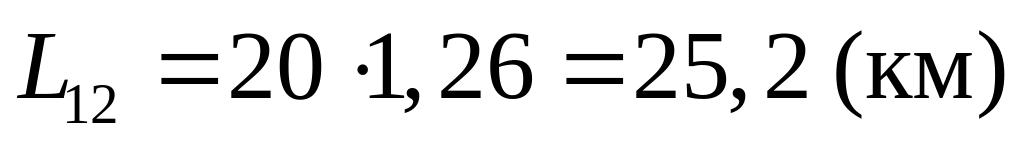

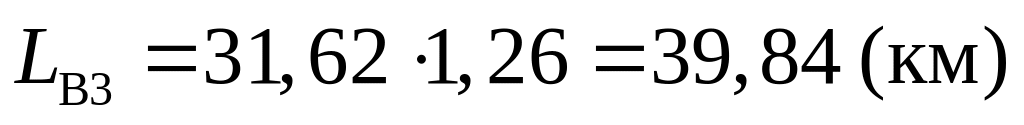

По графам, применяя теорему Пифагора, найдем расчетные длины. Используя рекомендации проектных организаций, основанных на нормативных документах и опыте проектирования электрических сетей в современных условиях, принимаем длину ЛЭП с учетом удлинения трасс. Коэффициент удлинения = 1,26 (для ОЭС Юга, к которому принадлежит Ростовэнерго), взят из справочника по проектированию электроэнергетических систем под редакцией С.С.Рокотяна и И.М.Шапиро[5]

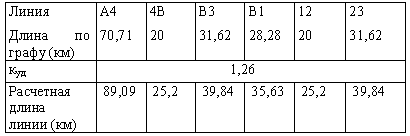

Данные о линиях сведем в таблицу 1.1.1.

Т аблица 1.1.1.Данные о линиях

1.2Распределение мощностей по лэп электрической сети

О пределим распределение активных мощностей по ЛЭП. Будем считать, что сеть однородная. В однородной сети сопротивления отдельных участков ЛЭП эквивалентны их длинам.

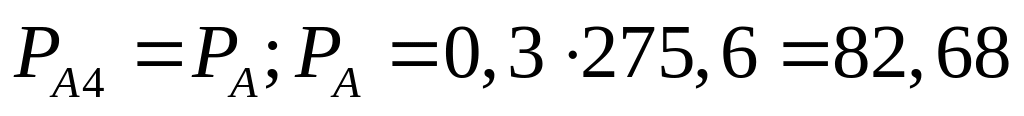

Мощность в узлах:

;

;

;

;

1. Определим распределение мощностей для первого варианта.

Рисунок 1.2.1. Распределение активной мощности в кольцевой схеме 1.

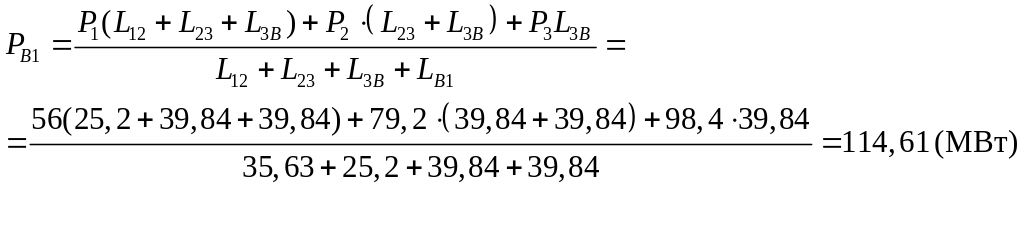

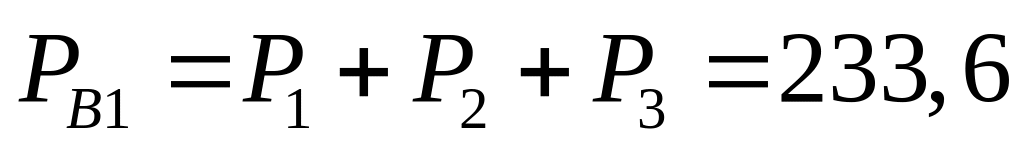

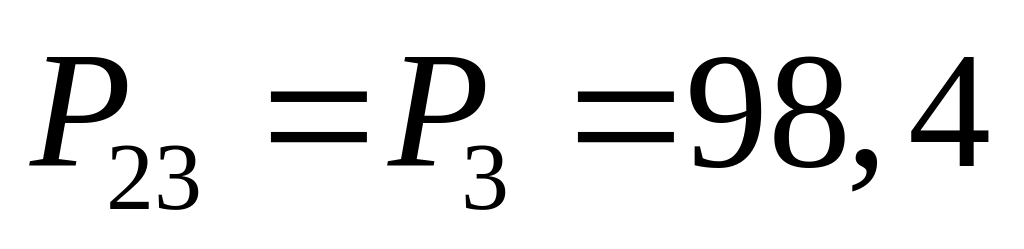

Распределение мощностей рассчитывается сначала в ветвях, подключенных к источникам питания:

Мощность на остальных участках рассчитаем, согласно первому закону Кирхгофа:

Проверим правильность вычисления:

Расчет произведен верно. Точка 2 – точка потокораздела активной мощности в данной кольцевой схеме.

2. Определим распределение мощности для второго варианта.

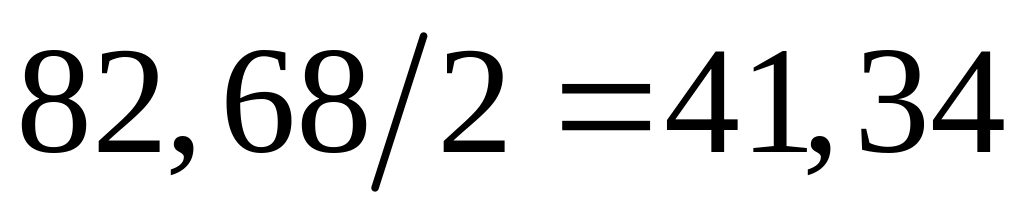

Мощность на участках рассчитаем, согласно первому закону Кирхгофа:

;

;

3. Определим распределение мощности для третьего варианта.

Мощность на участках рассчитаем, согласно первому закону Кирхгофа:

;

;

Полученные данные сведем в таблицы:

Таблица 1.2.1. Распределение активных мощностей по ЛЭП первого графа.

Линия	В1	В3	12	A4	4В	32
P (МВт)	114,61	118,99	58,61	41,34	20,34	20,59

Таблица 1.2.3. Распределение активных мощностей по ЛЭП второо графа.

Линия	A4	4В	В1	12	23
P (МВт)	41,34	20,34	116,8	88,8	49,2

Таблица 1.2.2. Распределение активных мощностей по ЛЭП третьего графа.

Линия	В1	12	В3	4В	A4
P (МВт)	67,6	39,6	49,2	20,34	41,34
