3.5 Аеродинамічний розрахунок
Розрахунок виконується з метою визначення опора на шляху переміщення теплоносія.
Розрахунок проводиться для системи газоходів, призначених для відводу відібраних газів.
Витрати вихідних газів.
V = Vух + = [V0 + (£ух – 1) ·z0] · B + (38)
де - густина водяної пари при н.у.
V = [11,18 + (4 – 1) ∙ 9,98] · 0,0019 + = 0,0712
Температура відхідних газів = С.
Приймаючи швидкість газів в газоходах V = 5 , визначаємо розміри газоходів.
= = = 0,021
Діаметр
=
= = 0,16≈ 160 мм
Приймаємо діаметр 160 мм.
Таблиця 5 – Аеродинамічний розрахунок
Назва опору |
V |
F м2 |
V0 |
|
ρ0
|
t |
1+βt |
λ |
|
ξ |
hвтр Па |
|
Вхід в канал |
0,1028 |
0,021 |
5 |
12,5 |
1,3 |
200 |
1,7326 |
- |
0,5 |
- |
14,077 |
|
Поворот на 90˚ |
0,1028 |
0,021 |
5 |
12,5 |
… |
190 |
1,696 |
- |
0,4 |
- |
11,024 |
|
Заслонка |
0,1028 |
0,021 |
5 |
12,5 |
… |
170 |
1,623 |
- |
0,39 |
- |
10,286 |
|
Поворот на 90˚ |
0,1028 |
0,021 |
5 |
12,5 |
… |
160 |
1,586 |
- |
0,4 |
- |
10,309 |
|
Тертя в трубопроводі |
0,1028 |
0,021 |
5 |
12,5 |
… |
140 |
1,512 |
0,03 |
- |
|
23,03 |
|
Вихід з труби |
0,1028 |
0,021 |
5 |
12,5 |
1,3 |
120 |
1,439 |
- |
1,06 |
- |
24,787 |
|
Всього |
93,513 |
Опір визначаємо по формулам:
= λ · · · (1 + βt) (39)
= ξ · · · (1 + βt) (40)
де λ – коефіцієнт тертя, для металевих труб λ = 0,03
- довжина трубопровода, м
- діаметр труби, м
– середня швидкість,
– платність газу при нормальних умовах,
t – середня температура на поданій ділянці, ˚С
ξ – коефіцієнт місцевого опору
(1+βt) – біном розширення газів
3.6 Підбір вентиляторів
Вихідні дані:
Статичний напір = 93,513 Па
Температура газів = 120 ˚С
Продуктивність = 0,1028

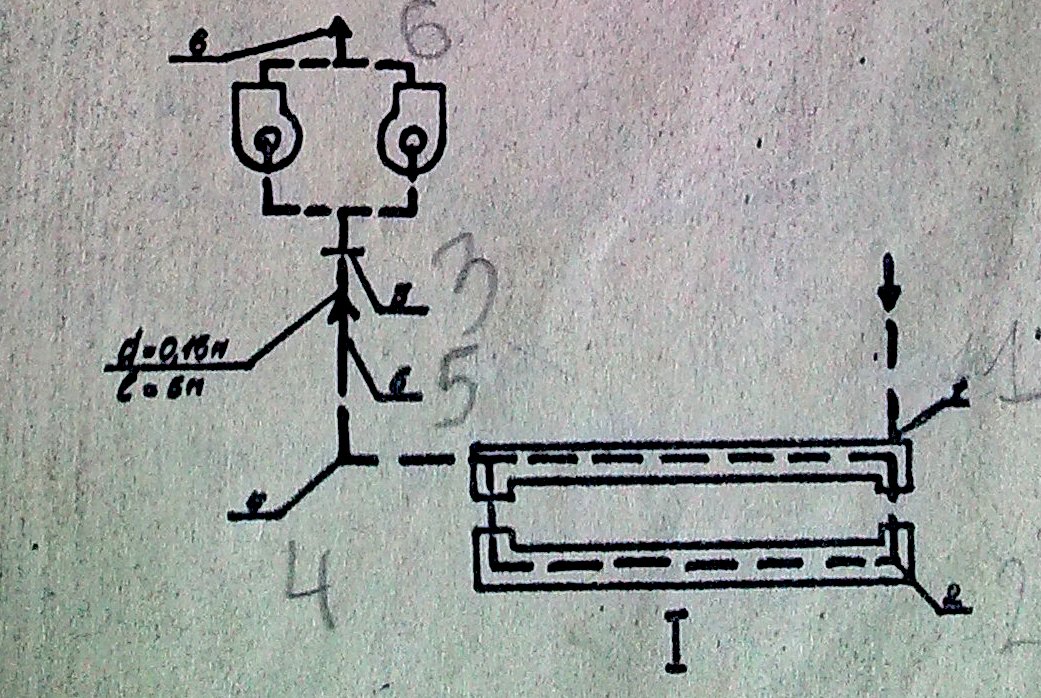

Рисунок 3 – Аеродинамічна розрахункова схема
Вихідна швидкість вих = 15
Продуктивність вентилятора при t=120oC
Vt = Vo · (1 + βt) (41)
Vt = 0,1028 · (1 + 0,03663 ·120) = 0,555 = 1998
Дінамічний напір вентилятора
hдин = Па
hдин = = 101,633 Па
ρt =
ρt = = 0,903
Повний напір вентилятора
hповн = 1,2 ·(hст + hдин) Па
hповн = 1,2 ·(93,513 + 101,633) = 234,175 Па ≈ 234 Па
Приводимо напір до стандартних умов
h = hповн = 234 = 310,96 Па
По номограмі приведені в вибираємо вентилятор типу: Ц-4-70 N3,ω=150рад/с ККД=0,81
Потужність вентилятора
Nдв = кВт (42)
Nдв = = 0,11 кВт
Установча потужність
Nуст = K ·Nдв кВт (43)
Nуст = 1,5 ·0,11 = 0,165 кВт
