Федеральное агентство по образованию
ГОСУДАРСТВЕННОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ ВЫСШЕГО ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ
«Тюменский государственный нефтегазовый университет»
ИНСТИТУТ ТРАНСПОРТА
Кафедра ТУР
Сварочное производство
Разработка приспособления для
сборки опорной колонны.
Курсовой проект по дисциплине
«Конструирование и расчет сварочных приспособлений»
КС-300.00.00.000 ПЗ
Пояснительная записка
Разработал студент И.И. Иванов
гр. СП-00
Руководитель проекта В.А. Рыбин
2011 г.
Приложение 2
Задание.
Тема проекта: Разработка приспособления для сборки опорной колонны.

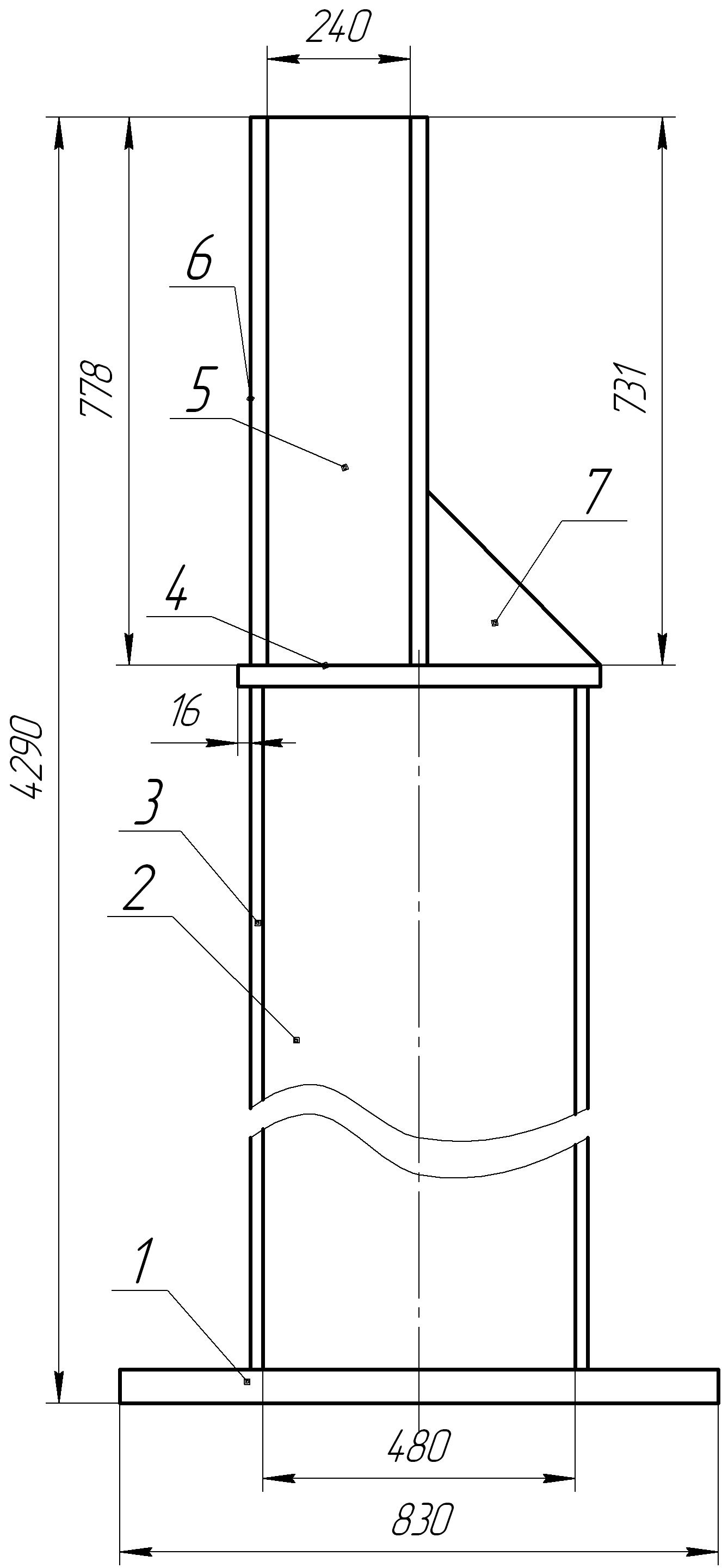

Схема изделия
№ |
Наименование |
Кол-во |
Материал |
Толщина, мм |
Вес, кг |
1 |
Основание |
1 |
Ст3сп |
18 |
96 |
2 |
Стенка |
1 |
Ст3сп |
10 |
133 |
3 |
Полка |
2 |
Ст3сп |
10 |
62 |
4 |
Опорный лист |
1 |
Ст3сп |
12 |
99 |
5 |
Стенка |
1 |
Ст3сп |
10 |
46 |
6 |
Полка |
2 |
Ст3сп |
10 |
32 |
7 |
Косынка |
1 |
Ст3сп |
10 |
4,2 |
Разработать:
Чертеж изделия.
Схему базирования.
Приспособление для сборки опорной колонны.
План участка.
Штамп по ГОСТ 2.104-68
МЕТОДИЧЕСКИЕ УКАЗАНИЯ
к курсовому проекту по дисциплине
«Конструирование и расчет сварочных приспособлений»,
для студентов специальности 150202
«Оборудование и технология сварочного производства»,
очной и заочной форм обучения.
Составители: ассистент Рыбин В.А.
Подписано к печати Бум.писч. №1
Заказ № Уч. изд. л.
Формат 60/90 1/16 Усл. печ. л.
Отпечатано на Тираж экз.
