КОНСПЕКТ ЛЕКЦИЙ

ВВЕДЕНИЕ

В 1983 году принят на вооружение новый переносной зенитный ракетный комплекс "Игла" (9К38), который существенно отличается от ранее принятых на вооружение комплексов типа "Стрела" по следующим параметрам;

- существенно повышена боевая эффективность стрельбы по современным и перспективным воздушным целям (вероят­ность поражения цели увеличена с 0,24 до 0,5);

- упрощен процесс боевой работы стрелка-зенитчика (не требуется введение углов упреждения при пуске ракеты);

- обеспечено опознавание цели и блокировка пуска по своим самолетам и вертолетам;

- обеспечено раннее оповещение стрелков-зенитчиков о воздушной обстановке в зоне действия подразделения (за счет включения в состав ПЗРК средства целеуказания — пе­реносного электронного планшета);

- увеличены размеры зоны поражения воздушных целей, увеличена скорость полета ЗУР за счет уменьшения лобового сопротивления и уменьшения полетной массы ракеты;

- повышена помехозащищенность комплекса при воздействии организованных помех типа ложная тепловая цель.

I. Общие сведения о переносном зенитном ракетном

КОМПЛЕКСЕ "ИГЛА"

1.1. Назначение и состав пзрк

Переносный зенитный ракетный комплекс ближнего действия "Игла" предназначен для поражения визуально наблюдаемых реактивных, турбовинтовых и винтомоторных самолетов и вертолетов на встречных и догонных курсах в условиях естественных (фоновых) помех. ПЗРК "Игла" обеспечивает поражение этих целей и в условиях организованных высокотем­пературных помех.

Комплекс является эффективным средством непосредственного прикрытия мотострелковых, танковых, артиллерийских, парашютно-десантных, зенитно-ракетных подразделений и отдельных малоразмерных объектов (командных пунктов, стартовых и огневых позиций, аэродромов, мостов, переправ и т.п. от атак самолетов всех типов и вертолетов).

Комплекс прост в эксплуатации, обладает высокой мобильностью и возможностью применения во всех видах боя м боевой деятельности войск, когда применение других средств ПВО ограничено или практически исключено (при действии в труднодоступной болотистой, лесистой и горной местности). В бою комплекс обслуживается одним человеком. Стрельба комплексом производится с правого плеча стрелка-зенитчика из положения стоя или с колена с открытой, обеспечивающей обзор воздушного пространства, позиции. Комплекс позволяет производить пуск из окопа, с позиций, занимаемых на воде, болотистой местности, с объектов бронетанковой техники, двигающих­ся по ровной местности со скоростью не более 20 км/ч, а также с автомашины с места или короткой остановки; комплекс позволяет осуществлять пуск ракеты стрелком-зенитчиком в индивидуальных средствах противохимической защиты.

В состав комплекса входят боевые средства (рис. 1), средства приема целеуказания (рис. 2), средства технического обслуживания (рис. 3) и учебно-тренировочные средства. Основные элементы указанных средств комплекса представлены в табл.1.

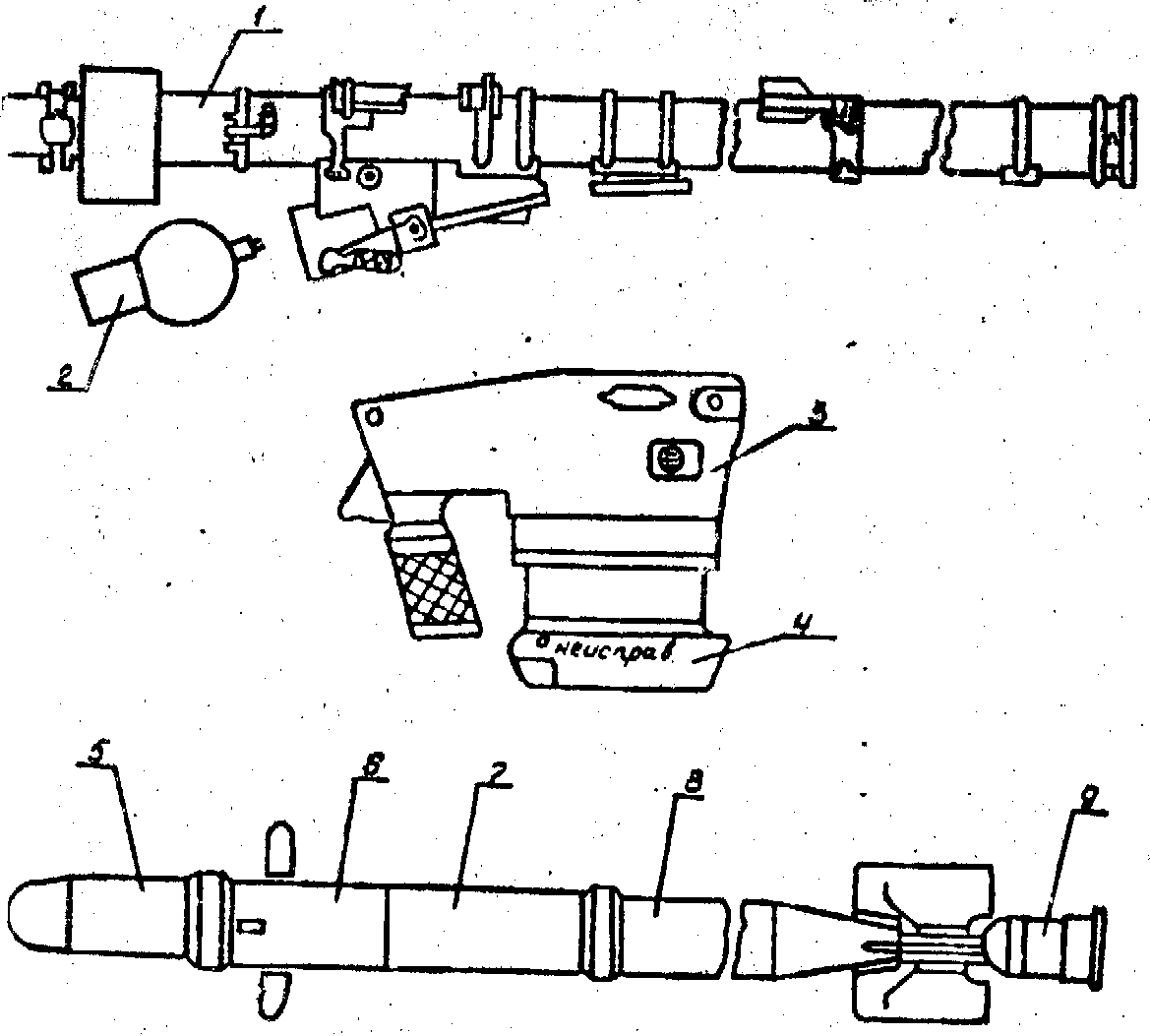

Рис. 1. Боевые средства комплекса:

1 - пусковая труба 9П3В;

2 – наземный источник питания 9Б23В;

3 – пусковой механизм 9П516;

4 - встроенный НРЗ 1Л14;

5 – головной отсек ЗУР 9М39;

6 - рулевой отсек;

7 - боевой отсек;

8 - двигательная установка (маршевый двигатель);

9 - стартовый двигатель

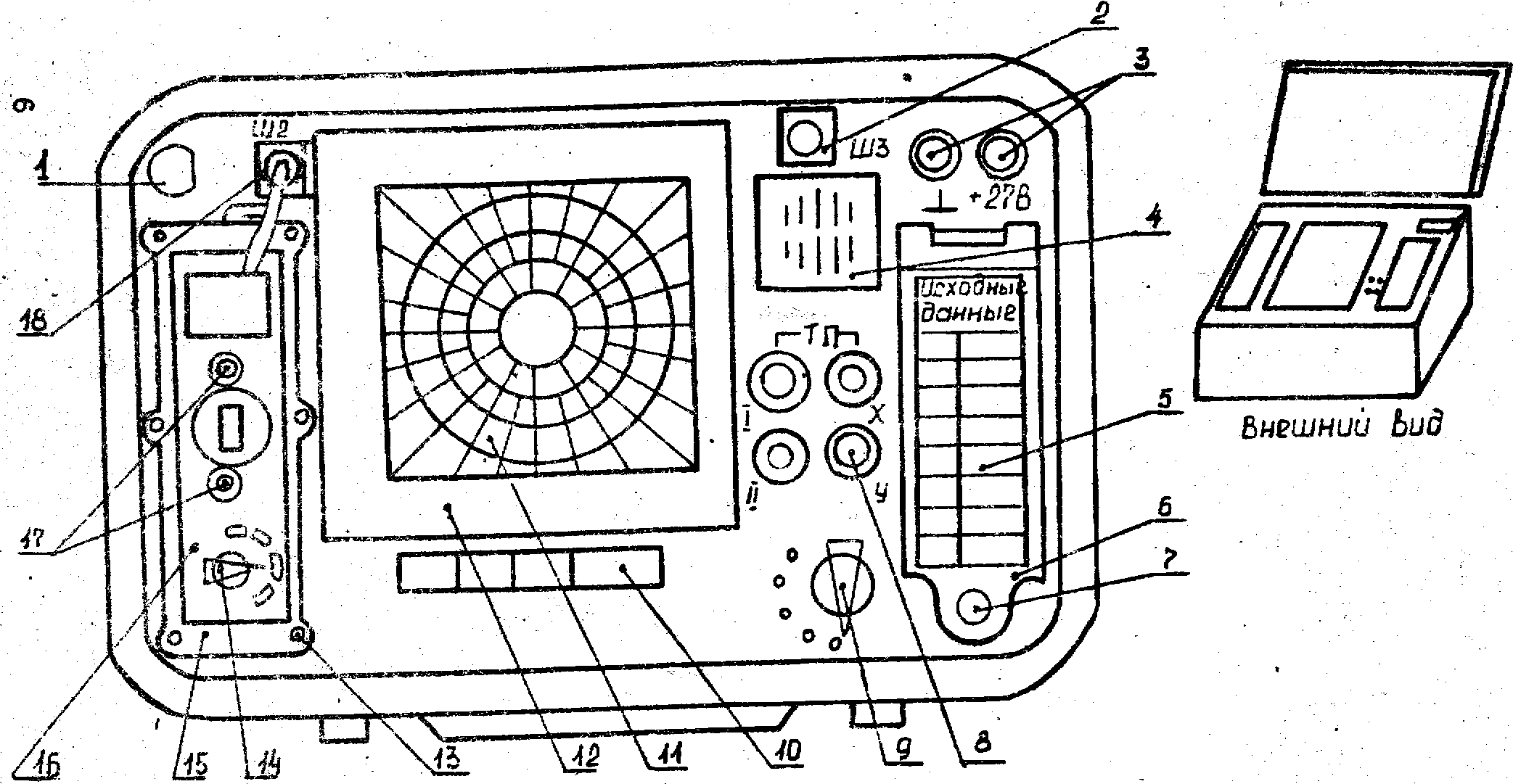

Рис.2. Изделие 1Л15-1

1 - антенное гнездо, 2 - вилка Ш3; 3 - клеммы “+27В”, “┴”; 4 - крышка телефона; 5 - таблица для записи исходных данных; 6 - крышка батарейного отсека; 7 - винт крепления крышки батарейного отсека; 8 - кнопки; 9 - переключатель рода работ; 10 - светодиодные индикаторы; 4 - матричный светодиодный индикатор; 12 - рамка; 13 - винт крепления приемника; 14 – переключатель приемника; 15 – планка крепления приемника; 16 – приемник.

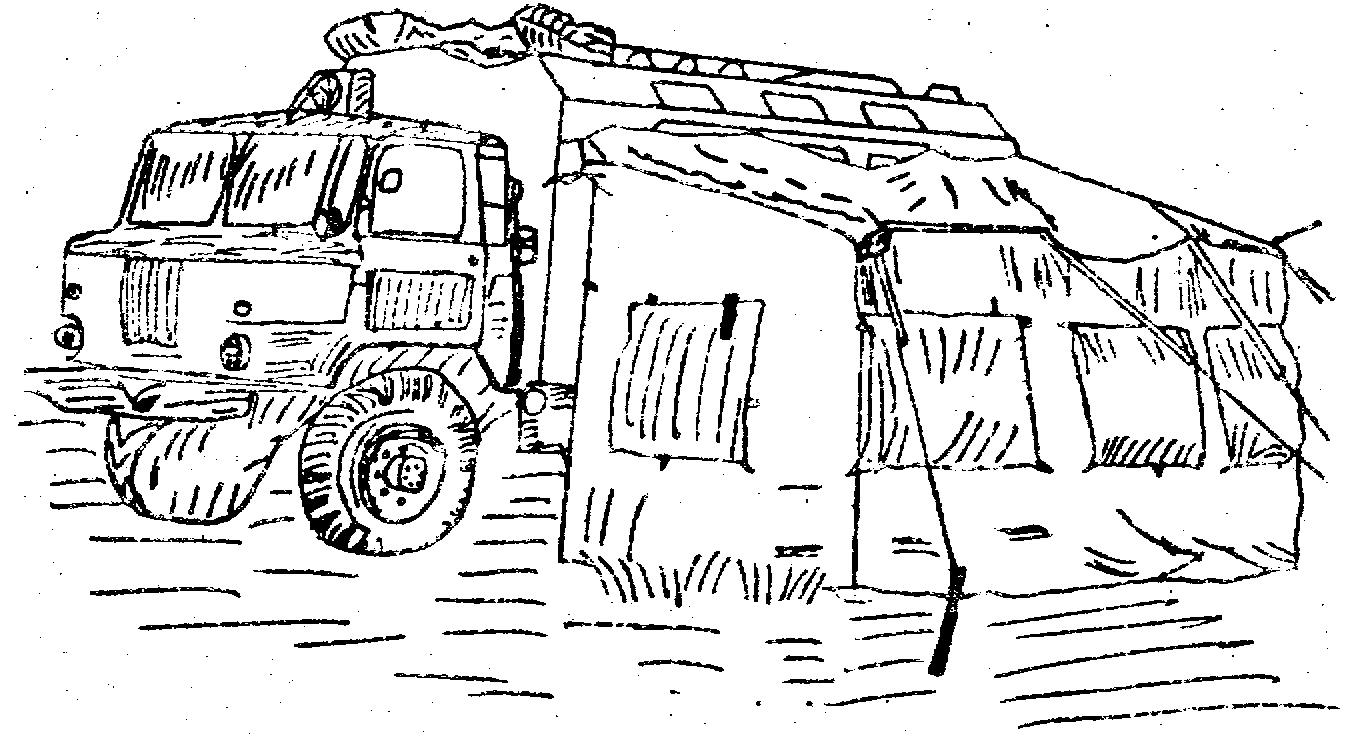

Рис.5. Передвижной контрольный пункт 9В883 (в развернутом состоянии)

Таблица 1

№ п/п.	Элементы комплекса	ПЗРК "Игла" 9К38	ПЗРК "Игла-1" 9К310
1. 2. 3. 4. 1. 2. 3. 1. 2. 1. 2. 3. 4.	Боевые средства комплекса Зенитная управляемая ракета Пусковая труба Пусковой механизм с встроенным НРЗ 1Л14 Наземный источник питания Средства приема целеуказания Переносный электронный планшет Радиостанция Радиоприемник Средства технического обслуживания Передвижный контрольный пункт Контрольно-проверочная аппаратура для баз и арсеналов Учебно-тренировочные средства Унифицированный полевой тренажер (в том числе три учебно-тренировочных комплекса 9Ф623) Комплект контроля пуска Тренировочно-практический комплект Габаритно-массовый макет.	9М39 9П39 9П516-1 9Б238 1Л15-1 Р-147 Р-147П 9В866 9Ф719 9Ф635 9Ф636 9Ф634 9К310- макет	9П322 9П519-1 9Б238 1Л15-1 Р-147 Р-147П 9В837М 9Ф837М 9Ф635 9Ф636 9Ф634 9К310- макет
