Сортувальні машини (грохоти)
Призначення - сортують по величині на різні фракції (класи), цей процес називають грохотінням або сортуванням.
Способи грохотіння
механічним,
гідравлічним,
пневматичним і
магнітним способами.
Найбільш поширеним є механічний спосіб, при якому подрібнену масу розділяють шляхом просіюванням на грохотах.
Основною частиною грохота є просіюча поверхня.
Відрізняють грохочіння - попереднє, проміжне і товарне (заключне).
На грохотах можна встановлювати до трьох сит.
Сита розташовують в одній площині або ярусами

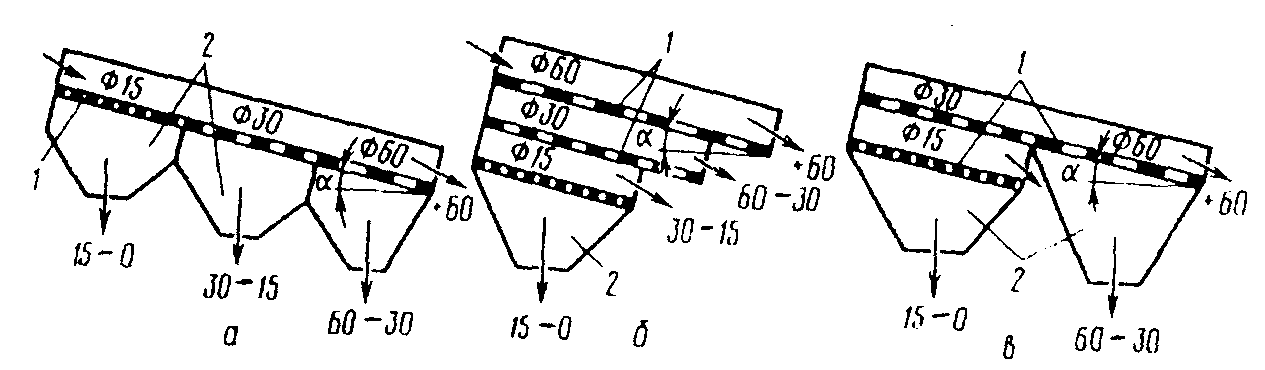

Схема розташування сит на грохотах:
а – від мілкого до великого; б – від великого до мілкого;
в – комбінована; 1 – сито; г – приймальний бункер.
Машини для механічного сортування
класифікують по слідуючим ознакам:

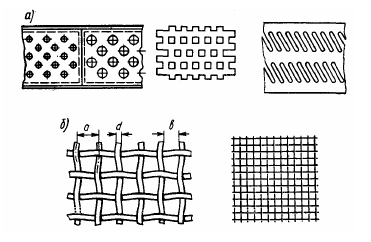

по типу просіюючої поверхні (колосникові, штамповані, плетені);
по характеру руху просіюючої поверхні (нерухомі, гойдаючі, вібраційні, обертаючі);
по формі просіюючої поверхні (плоскі, циліндричні);
по розташуванню просіюючої поверхні відносно горизонту (горизонтальні, похилі).
Н айбільше застосування отримали механічні грохоти.
Барабанний грохот
Гойдаючий грохот
Ексцентриковий грохот
Інерційні віброгрохоти

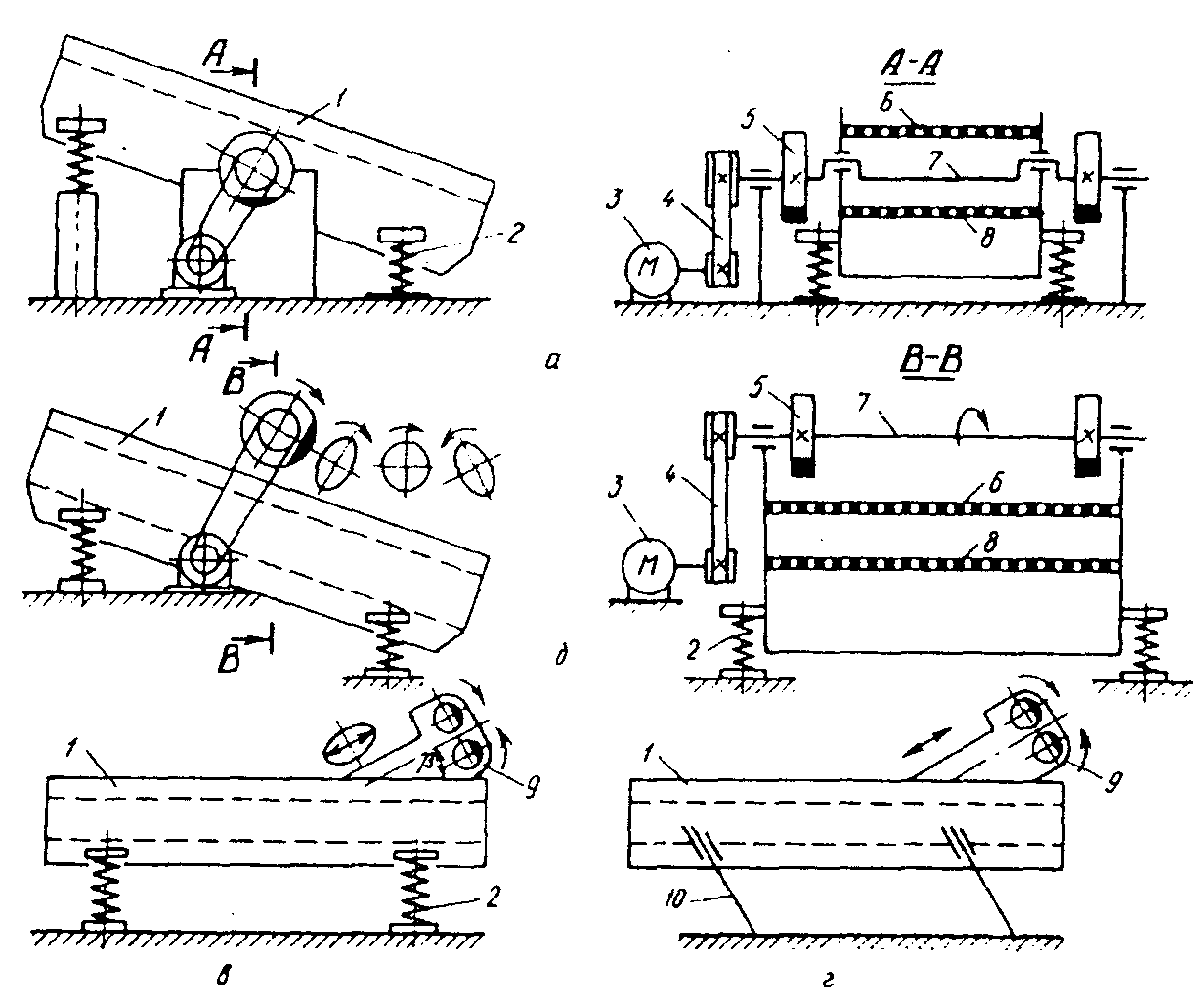

Схеми плоских грохотів:
а – ексцентриковий; б – інерційний похилий; в, г – інерційний горизонтальний.
Машини для миття кам’яних матеріалів.
Способи миття.
промивання суміщають з сортуванням (На грохот по трубам із сопл подається вода під тиском).
промивання в циліндричних гравіємийках-сортировках, що складається з похилого барабанного грохота з додатковою миючою секцією
миючі барабани з лопатями, закріпленими на внутрішній поверхні барабана. Вода подається назустріч матеріалу, що рухається.
Для миття піску, відділення від нього часток менше 0,15 мм і наступного обезводнення застосовують гідромеханічні і гідравлічні класифікатори.
