ТЕМА: МАШИНИ ТА ОБЛАДНАННЯ ДЛЯ ВИДОБУВАННЯ ТА ПЕРЕРОБКИ КАМ’ЯНИХ МАТЕРІАЛІВ
Застосування кам’яних матеріалів у будівництві
Основні вимоги до кам’яних будівельних матеріалів (щебеню)
Р озміри частинок щебеню обумовлені ДСТУ Б В.2.7-34-2001
щебінь дуже крупний (70 – 120 мм);
щебінь крупний (40 – 70 мм);
щебінь середній (20(25) – 40 мм);
щебінь дрібний (10(15) – 20 мм);
щебінь дрібний (клинец) (5(10) – (15) мм);
кам`яний дріб`язок (5(3) – 10 мм);
висівки ( мм).
Форма зерен
Вміст пластинчатих (лещадних) або голчастих зерен не повинен перевищувати 35% від маси
(Кубоподібність матеріалу ( до 1,5 разів підвищує міцність виробу)
Вміст пилу та глинистих частинок - не більше за 1% від маси
Класифікація машин для видобування та переробки кам’яних матеріалів
Характерною ознакою, на основі якої виконується класифікація є технологічний принцип, на основі якого машини класифікують на:
машини та обладнання для буро-вибухових робіт;
машини та устаткування для подрібнення кам`яних матеріалів;
машини та устаткування для сортування та збагачення будівельних матеріалів
В залежності від режиму роботи машини класифікують на:
машини циклічної дії;
машини безперервної дії.
За ступенем рухомості:
стаціонарні;
напівстаціонарні,
пересувні: самохідні (на спеціальному шасі), навісні, напівпричіпні та причіпні.
За конструктивними ознаками
Класифікація за конструктивними ознаками буде розглянута для кожного конкретного типу.

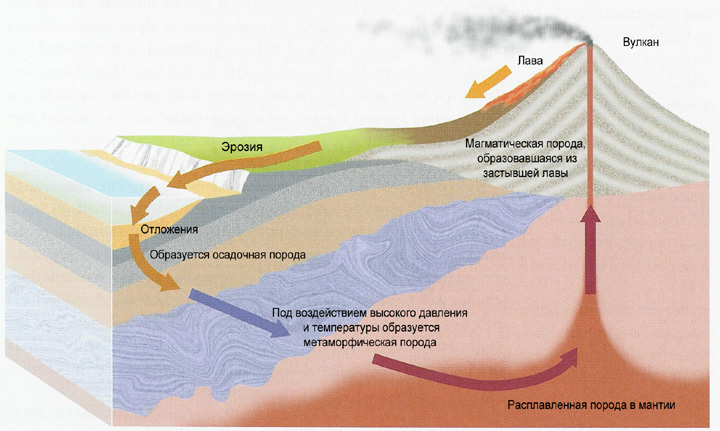

Походження гірські порід
Осадочні
вапняки, піщаники, доломіти, глини, піски |
Вивергнуті
граніти, діорити, базальти |
Метаморфічні
гнейси, мармури, кварцити |
Фізико-механічні властивості гірських порід
Д ля характеристики міцності щебеню використовуються показники:
границя міцності на стиснення ст , (визначається шляхом роздавлювання зразків матеріалу правильної форми)
границя міцності на розтягування р, (руйнування зразка з двома шліфованими поверхнями між загостреними клинами)
границя міцності при роздавлюванні зразків неправильної форми р (роздавлювання зразка біля 0,0001 м3)
дрібненість матеріалів Др (руйнуванням зразків в циліндрі).
фізико – механічних властивостей деяких матеріалів по даним Л.У. Барона
Порода |
Густина 103 кг/м3 |
Тимчасовий опір стисненню, с мПа |
Умовна границя міцності на розтягування , бр мПа |
Граніти |
2,6 – 2,65 |
74,5 – 102,1 |
7,3 – 12,8 |
Базальт |
3,03 |
143,7 |
12,6 |
Вапняки |
2,01 – 2,82 |
22,8 – 92,0 |
2,74 – 10,03 |
Мармур |
2,68 – 2,77 |
27,7 – 86,0 |
3,72 – 7,02 |
Міцність породи – здатність чинити опір механічному руйнуванню.
Проф. Протодьяконов – запропонував оцінювати міцність коефіцієнтом, (відношення тимчасового опору стисненню (мПа) до 10).
Шкала міцності складає від 1 до 20 в бік зростання міцності.
У водонасиченому стані міцнісні х-ки зменшуються на 5 – 25% до сухого стану.
Абразивність гірських порід характеризується втратою об`єму або ваги інструменту на одиницю виконаної роботи та впливає на зношування каменеобробляючого інструменту. (найбільший вплив на абразивність чинять включення корунду , кварцу, польового шпату)
Розпушування породи характеризується збільшенням об`єму при її руйнуванні і оцінюється коефіцієнтом розпушування.
Розробка родовищ гірських порід відкритим способом
Відділення кусків кам’яного матеріалу від масиву вибухом
Способи ведення вибухових робіт
Способи буріння гірських порід
Процес буріння - утворення циліндричних порожнин, що називаються:
шпури (діаметр до 50 мм і глибина до 5 м)
свердловини (діаметр до 300 мм, а глибина до 500 м).
Способи буріння |
Схема руйнування породи |
Відносні значення основних параметрів РО |
Примітка |
|||
Осьове зусилля |
Крутний момент |
Потужність удару |
Теплова енергія |
|||
Обертальний |
|
|
|
|
|
Буріння слабких порід |
Обертально - ударний |
|
|
|
|
|
Прод-ть вища на 50-60% від ударного способу |
Ударно -обертальний |
|
|
|
|
|
Прод-ть вища в 2-3 рази від ударного способу |
Ударний |
|
|
|
|
|
|
Шарошечний |
|
|
|
|
|
Для порід середньої та високої міцності |
Термічний |
|
|
|
|
|
Для мало тріщинуватих порід високої міцності |
