Параметры фасадных кассет:

Наименование	Толщина,мм	Ширина,мм		Длина,мм	Вес,кг/м2
КраспанМеталл Колор-К	0,8	1250		650-2000	6
КраспанМеталлСтоун-К	1,5	1250		650-2000	4

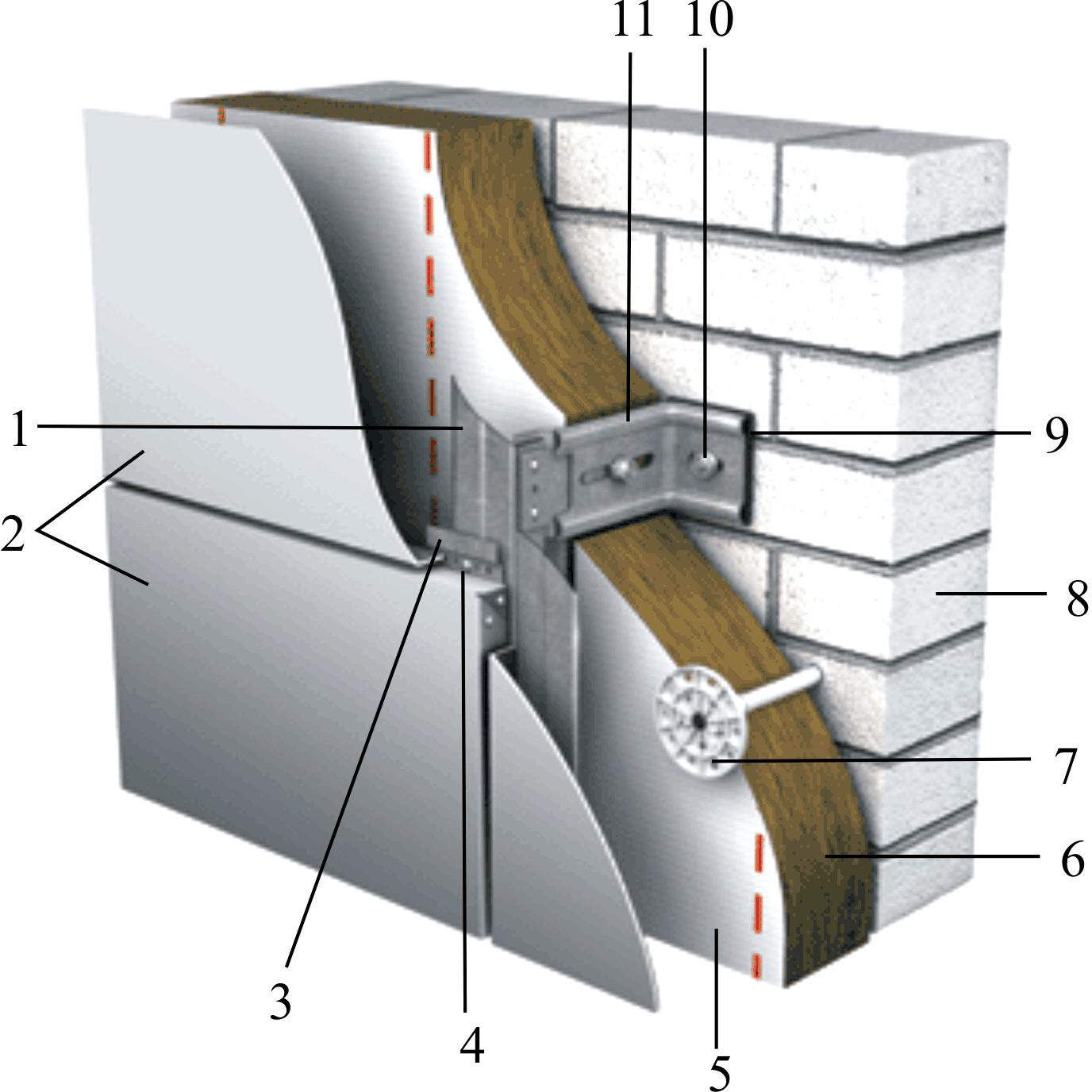

Рис. 4.61. Схема устройства фасадов с облицовкой фасадными кассетами			1-вертикальный профиль; 2-фасадные кассеты КраспанМеталлКолор-К и КраспанМеталлСтоун-К; 3-крепежный элемент кассеты; 4-саморез; 5-ветроза-щитная пленка; 6-утеплитель; 7-дюбель для крепления утеплителя; 8-стена; 9-прокладка; 10-анкерный крепежный элемент; 11-подвижный кронштейн

Схема устройства фасадов с облицовкой многослойными алюминиевыми композитными панелями-кассетами показана на рис.4.62. Способ крепления - кассетный

Рис. 4.62. Схема устройства фасадов с облицовкой многослойными алюминиевыми композитными панелями-кассетами

1-вертикальный профиль; 2-алюминиевая композитная фасадная панель «HOWSOLPAN»; 3-крепежный элемент кассеты; 4-заклепка; 5-ветрозащитная пленка; 6-утеплитель; 7-дюбель для крепления утеплителя; 8-стена; 9-прокладка; 10-анкерный крепежный элемент; 11-подвижный кронштейн

Таблица 4.9.

Параметры многослойных алюминиевых композитных панелей-кассет:

Наименование	Толщина,мм	Ширина,мм	Длина,мм	Вес,кг/м2
Композитная панель HOWSOLPAN	4	1250	650-5000	5,5

На рис. 4.63–4.75 приведены конструктивно-технологические схемы основных узлов фасадной системы Краспан.

Рис. 4.63. Разрез фасадной системы с облицовкой плитами «КраспанСтоун» и «КраспанКолор»

а - горизонтальный разрез; б - вертикальный разрез; 1 - стена; 2 - кронштейн; 3 - паронитовая прокладка; 4 - анкерный болт; 5 - утеплитель; 6 - вертикальный профиль; 7 - болт; 8 - заклепка; 9 - заклепка со втулкой; 10 - уплотнительная лента; 11 - вертикальный фасонный элемент; 12 - фасадная плита; 13 - планка горизонтального шва

Рис. 4.64. Разрез фасадной системы с облицовкой керамогранитными плитками

а - горизонтальный разрез; б - вертикальный разрез; 1 - стена; 2 - кронштейн; 3 - паронитовая прокладка; 4 - анкерный болт; 5 - утеплитель; 6 - вертикальный профиль; 7 - болт; 8 - заклепка; 9 -кляммер двухзажимный; 10 - кляммер четырехзажимный; 11 - шина крепежная; 12 - керамогранитная плитка; 13 -уплотнительная прокладка

Рис. 4.65. Разрез фасадной системы с облицовкой плитами «Краспан Гранит»

а - горизонтальный разрез; б - вертикальный разрез; в - стык облицовочных плит в местах отсутствия кляммера; 1 - стена; 2 - кронштейн; 3 - паронитовая прокладка; 4 - анкерный болт; 5 - утеплитель; 6 - вертикальный профиль; 7 - болт; 8 - заклепка; 9 -кляммер двухзажимный; 10 - кляммер четырехзажимный; 11 - фасадная плита; 12 - шина крепежная; 13 - прокладка изолирующая

Рис. 4.66. Разрез фасадной системы с облицовкой панелями «КраспанМеталлСтоун»

а - горизонтальный разрез; б - вертикальный разрез; в - узел устройства воздушного зазора в фасадной облицовке; 1 - стена; 2 - кронштейн; 3 - паронитовая прокладка; 4 - анкерный болт; 5 - утеплитель; 6 - вертикальный профиль; 7 - болт; 8 - заклепка; 9 - шуруп-саморез; 10 - шина крепежная; 11 - фасадная панель; 12 - планка гозонтального шва; 13 -фасонный элемент закрытого вертикального шва

Рис. 4.67. Облицовка оконного проема

1 - стена; 2 - кронштейн; 3 - анкерный болт; 4 - болт; 5 - вертикальный профиль; 6 - фасадная панель; 7 - оконное обрамление из оцинкованной стали; 8 - слив из оцинкованной стали; 9 - пенообразный утеплитель; 10 - оконный блок; 11 - болт-саморез; 12 - заклепка; 13 - кляммер двухзажимный; 14 - Г-образный кронштейн

	Рис. 4.68. Облицовка наружного узла здания панелями «КраспанГранит» 1 - стена; 2 - анкерный болт; 3 - паронитовая прокладка; 4 - утеплитель; 5 - кронштейн; 6 - угловой вертикальный профиль; 7 - болт ; 8 - заклепка; 9 - кляммер двухзажимный; 10 - фасадная панель; 11 -изолирующая прокладка
	Рис. 4.69. Облицовка наружного узла здания панелями «КраспанМеталлСтоун» 1 - стена; 2 - кронштейн; 3 - паронитовая прокладка; 4 - анкерный болт; 5 - утеплитель; 6 - вертикальный профиль; 7 - болт; 8 - заклепка; 9 - шуруп-саморез; 10 - фасадная панель; 11 -фасонный элемент закрытого вертикального шва

Рис. 4.70. Облицовка внутреннего узла здания панелями «КраспанГранит»

1 - стена; 2 - кронштейн; 3 - паронитовая прокладка; 4 - анкерный болт; 5 - утеплитель; 6 -Г-образный вертикальный профиль; 7 - болт; 8 - заклепка; 9 - кляммер двухзажимный; 10 - фасадная панель; 11 -прокладка изолирующая

Р ис. 4.71. Облицовка цоколя здания панелями «КраспанГранит»

1 - стена; 2 - кронштейн; 3 - паронитовая прокладка; 4 - анкерный болт; 5 - утеплитель; 6 - вертикальный профиль; 7 - болт; 8 - заклепка; 9 - кляммер двухзажимный; 10 - фасадная панель; 11 - слив; 12 - специальный кронштейн; 13 - цокольный кронштейн; 14 - герметик; 15 - отмостка

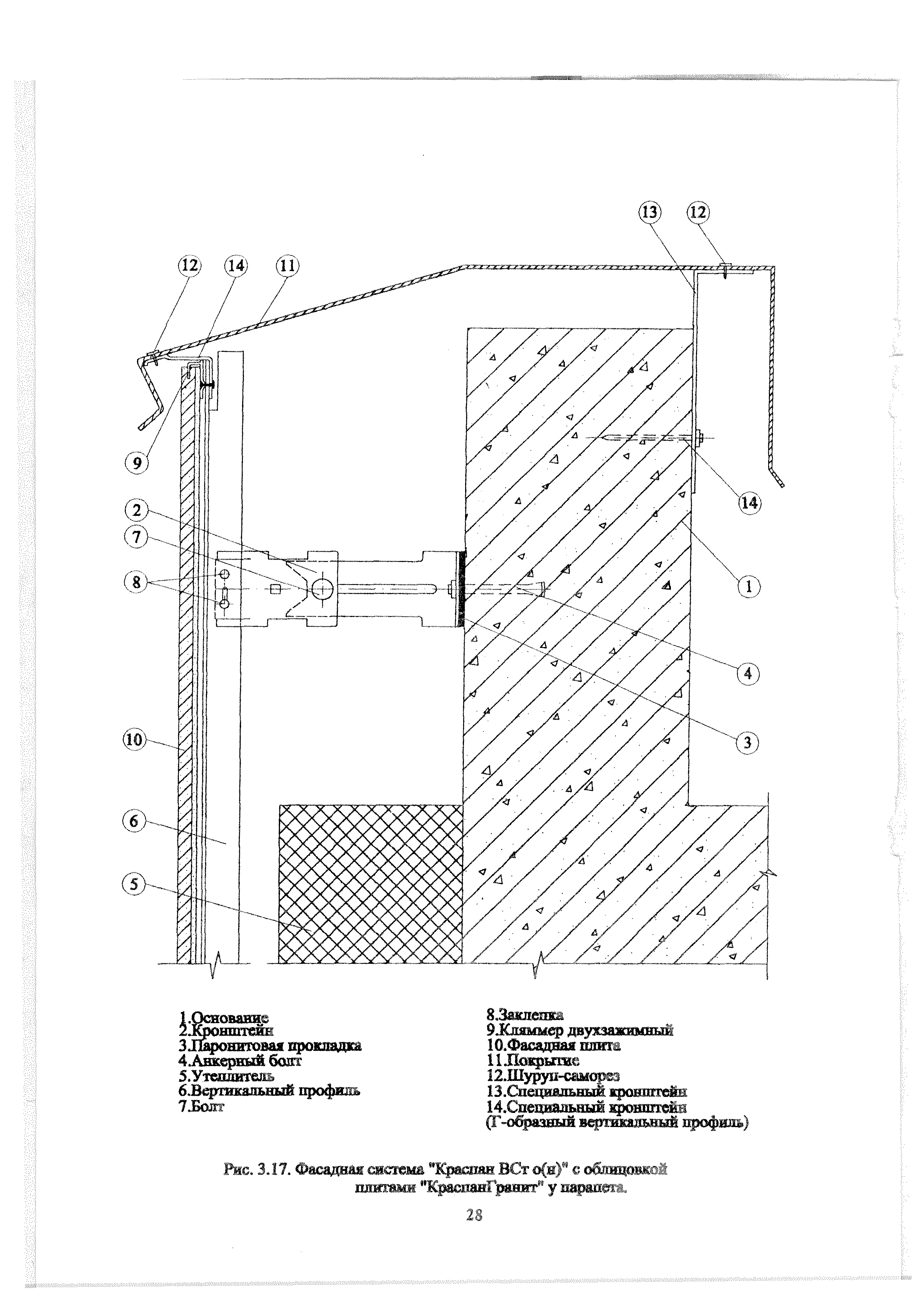

Рис. 4.72. Облицовка парапета здания панелями «КраспанГранит»

1 - стена; 2 - кронштейн; 3 - паронитовая прокладка; 4 - анкерный болт; 5 - утеплитель; 6 - вертикальный профиль; 7 - болт; 8 - заклепка; 9 - кляммер двухзажимный; 10 - фасадная панель; 11 - кровельное покрытие; 12 - шуруп-саморез; 13 - специальный кронштейн; 14 -Г-образный кронштейн

Р ис. 4.73. Облицовка карниза здания панелями «КраспанГранит»

1 - стена; 2 - кронштейн; 3 - паронитовая прокладка; 4 - анкерный болт; 5 - утеплитель; 6 - вертикальный профиль; 7 - болт; 8 - заклепка; 9 - кляммер; 10 - фасадная панель; 11 - фасонный горизонтальный элемент; 12 - специальный кронштейн 13 - уголок карниза; 14 - шуруп-саморез; 15 - желоб; 16 - кобылка; 17 - обрешетка; 18 - кровельное покрытие

Рис. 4.74. Элементы несущего каркаса фасадной системы Краспан

Рис. 4.75. Схема расположения вертикальных профилей для различных видов фасадной отделки

а - панелями «КраспанГранит» и керамигранитной плиткой; б - панелями «КраспанМеталлСтоун»; в - панелями «КраспанСтоун» и «КраспанКолор»
