«Плавающий пол» фирмы Технониколь Отделка.

Дизайнерские акустические стеновые панели

Применяются для акустического оформления помещений, к которым предъявляются высокие эстетические требования. К числу таких помещений относятся элитные домашние кинотеатры, комнаты прослушивания, студийные помещения, киноконцертные и конференц-залы, комнаты переговоров, корпоративные залы совещаний и т.п.

Звукопоглощающие панели изготавливаются из волокон полиэстера. Звукорассеивающие панели изготавливаются из полиэтилентерефталата (PET).

Отличительные особенности

• Легкость монтажа позволяет применять панели в уже существующих интерьерах без проведения дополнительных ремонтно-строительных работ

• Панели обладают высокими звукопоглощающими свойствами в диапазоне частот выше 500 Гц

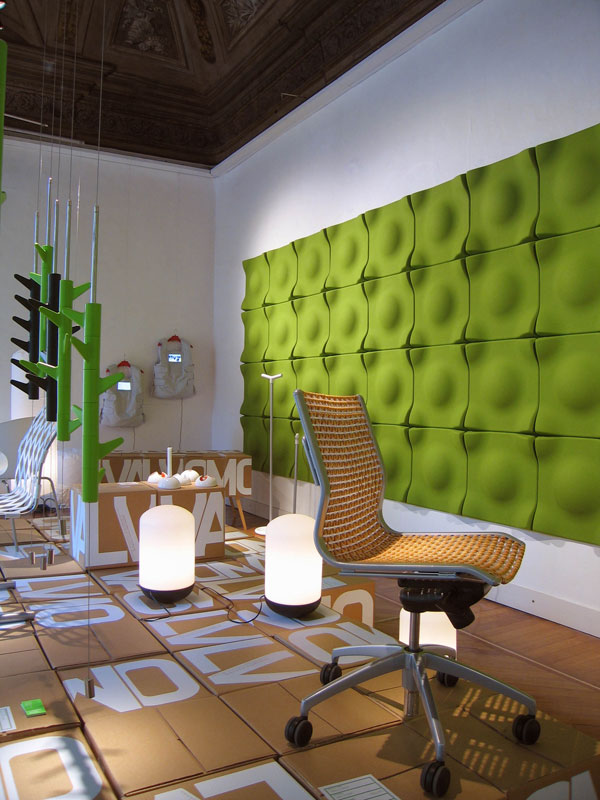

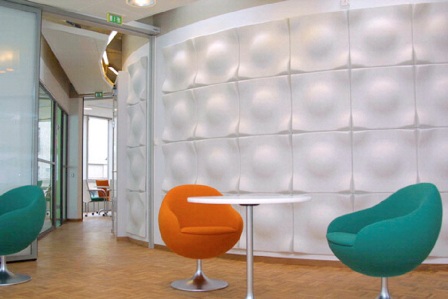

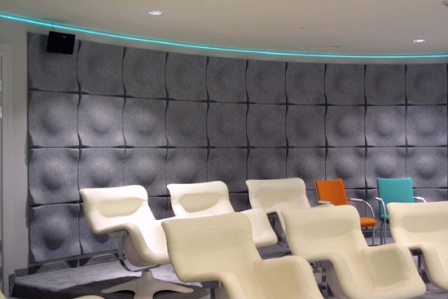

Акустические стеновые панели SoundWave (Швеция)

ПРИНЯТЫЕ АКУСТИЧЕСКИЕ РЕШЕНИЯ

ПРИ ПРОЕКТИРОВАНИЕ ЗДАНИЯ ШКОЛЫ ИСКУССТВ

Проектные решения

• В качестве звукоизоляции в учебных корпусах проектом предусмотрено применение конструкция плавающего пола со звукопоглощающим слоем ISOVER.

• Перегородки между классами выполнены из сэндвич-панелей с минераловатным утеплителем, что также обеспечивает хорошую звукоизоляцию.

• Универсальный зал школы был запроектирован в соответствии с назначением и вместимостью (180 человек). Были выбраны основные размеры и геометрия зала, которые соответствуют рекомендуемым величинам. Глубина зала составляет 13,5 метров, а высота 7,6 метров (поскольку зал малой вместимости). Зал имеет трапециевидную конфигурацию (сужение к сцене) и сложную наклонную конфигурацию подвесного потолка, что позволяет запроектировать небольшую высоту и ширину у сцены. Это позволяет улучшить акустические качества зала.

Над сценой запроектирован отражатель для усиления разборчивости и громкости речи и трансформируемые элементы подвесного потолка, которые позволяют перенастроить акустику зала.

Для лучшего звучания музыки были запроектированы рассеиватели - дробные членения боковых стен.

Для отделки стен и потолка были выбраны различные материалы: декоративные ЗD-панели SoundWave, акустические потолочные панели из дерева, мягкая обивка кресел.

Рис. 5. Универсальный зал школы изобразительного искусства на 180 мест.

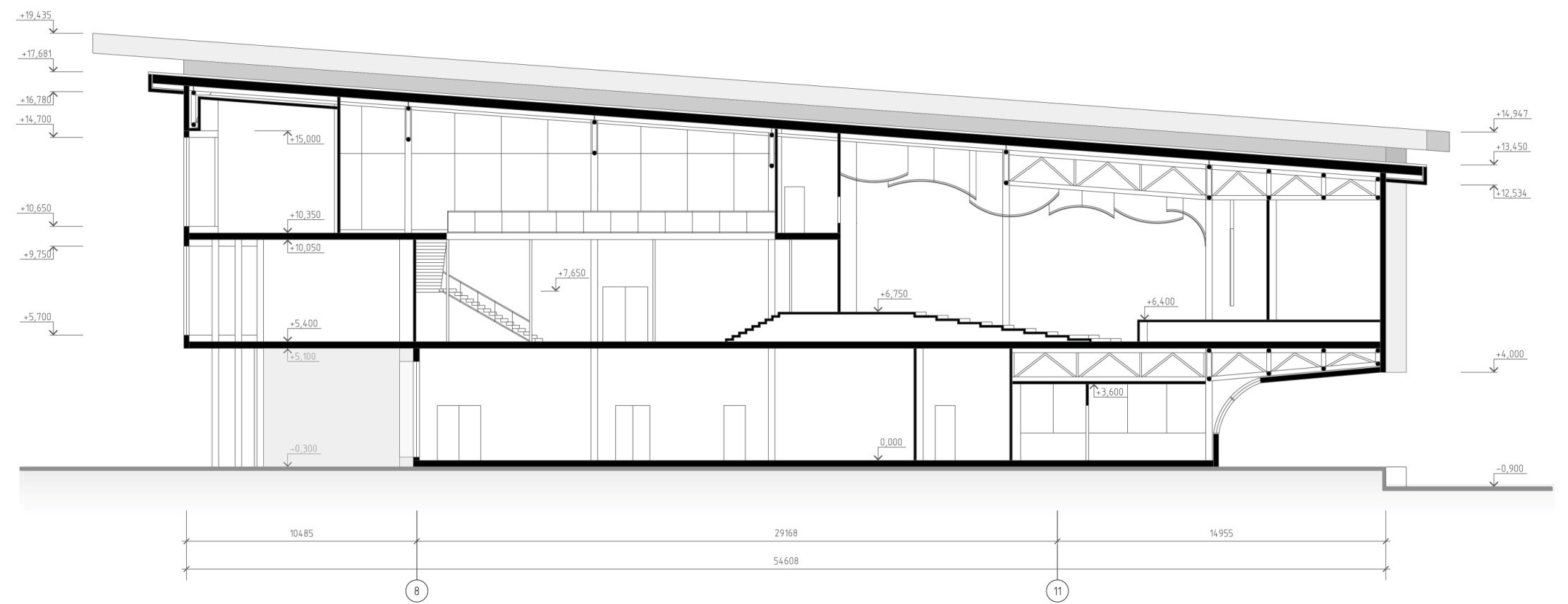

Рис. 6. Разрез по зрительному залу.

ИНЖЕНЕРНОЕ ОБОРУДОВАНИЕ ПРОЕКТИРУЕМОГО ЗДАНИЯ

Подземное пространство территории используется для прокладки инженерных коммуникаций.

Инженерное оборудование объекта включает: водоснабжение, канализацию, отопление, электроснабжение, телефонизацию, вентиляцию и кондиционирование (в режиме отопления и охлаждения).

Источником тепла является газовая котельная. Теплоноситель - горячая вода. В котельной устанавливается два котла. Топливо - природный газ. Котельная и тепловой пункт работают в автоматичном режиме. В качестве нагревательных приборов во встроенных помещениях приняты радиаторы.

Проектом предусматривается подвод воды на подпитку системы, а также разводка систем холодного и горячего водоснабжения, рециркуляции в пределах теплопункта.

Водоснабжение и водоотведение в составе проекта предусматривается для обеспечения санитарно-гигиенических нужд учащихся и сотрудников школы. Для учета потребления холодной и горячей воды устанавливаются водомеры.

Водоснабжение будет выполняться от сети существующего водопровода, сброс планируется осуществлять в существующие канализационные сети, отопление также осуществляется от городского теплоснабжения. Все существующие коммуникации будут подвержены реставрации. Горячее и холодное водоснабжение на нужды котельной предусматривается от контуров водоснабжения комплекса. Подача горячей воды осуществляется от котельной.

Отвод хоз-бытовых и ливневых стоков от здания осуществляется самостоятельными выпусками в проектируемые сети с последующим отводом их в общесплавной коллектор.

Расчетный расход хоз-бытовых стоков приняты равными водопотреблению.

Потребление электроэнергии предусматривается для освещения помещений и территории, а также для технологических целей - просмотр кинофильмов.

В котельной предусматривается приточно-вытяжная вентиляция с естественным побуждением, обеспечивающая 3-х кратный воздухообмен в час.

Удаление мусора из помещений осуществляется через мусоропровод и подъемники в мусоросборный контейнер, расположенный в мусоросборной камере. Мусор и пищевые отходы ежедневно вывозятся коммунальными службами в соответствии с договором.

ОБЩИЙ ВЫВОД ПО ПРИНЯТЫМ РЕШЕНИЯМ В ПРОЕКТЕ

Принятые в проекте решения соответствуют современным строительным нормам и правилам. В проекте выполнены теплотехнические, светотехнические и акустические требования, при этом проект является экономически эффективными, так как обеспечивают минимизацию теплопотерь при минимальных расходах на теплоэнергию. Температурный режим и необходимый микроклимат поддерживается зимой при помощи обогрева, летом - кондиционирования.
