7. Изолирующие барьеры в plc

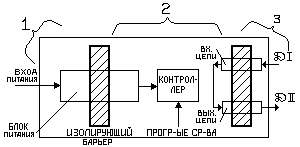

При разработке новых PLC необходимо учитывать в настоящее время в PLC может быть выделено 3 основных области
1-Первичный контур
2-Вторичный контур
3-Полевой контур
Эл. изоляция обеспечивает безопасность таким образом, что сбой в одной области не приводит к поломкам в другой области. В частности, в источнике питания, трансформ., α обеспечивает э/м изоляцию между основным и второстепенным контурами.
Во
Во (втором изолирующем барьере) входной и выходной цепях часто используют оптопары, α обеспечивает оптическую и световую изоляцию в цепях ввода/вывода. Т.о. отделяя логические элементы от рабочих областей с технологичным оборудованием.
1. Дискретные входы изолированы от дискретных входов. Так же как каждый элемент изолирован от логического узла схемы.
2. Изоляционные барьеры защищают оператора. При авариях в цепях питания или внешних устройствах.
8. Стратегия монтажа в plc цепей ввода/вывода
Релейные выходы являются лучшими выходами для следующих приложений:
При нагрузке, для которой требуется более высокий ток, чем может дать п/п выход.
В приложениях, для которых важна стоимость.
Когда некоторые выходные каналы требуют изоляции от других выходов (когда разные выходы требуют напряжений различных нагрузок)
В отдельной PLC используется реле типа А и типа С.
Во многих PLC используется вспомогательный внутренний источник питания на 24В.

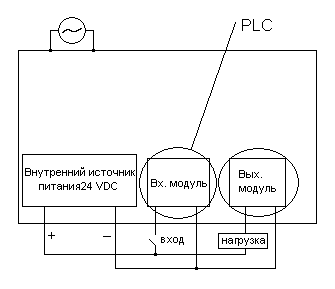

Схема PLC:
Данная схема проектируется для такой среды приложений, в которой низковольтное электропитание постоянного тока более доступно, чем питание переменного тока.
Эта Среда включает широкий диапазон приложений с питанием от постоянных батарей (например, дистанционное управление, средства передвижения, переносимые механизмы и др.) Входные устройства и выходные нагрузки питает один и тотже источник постоянного тока.

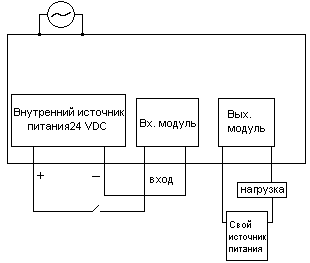

Схемы с отдельным источником питания:
Введем понятие приемник, источник, общий поток. Эти понятия применимы только к вх. и вых. Цепям постоянного тока. Приемник предусматривает проводимость к заземлению (к “-”); источник предусматривает проводимость к источнику питания
(к “+”).

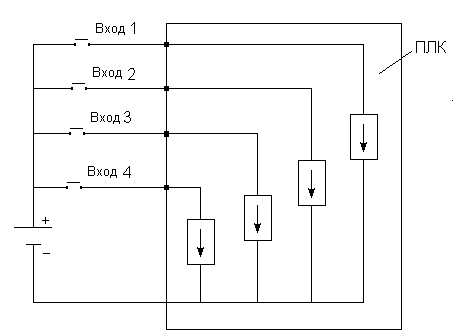

Возможны 4 схемы подключения вх/вых:
1) Вход “Приемник”

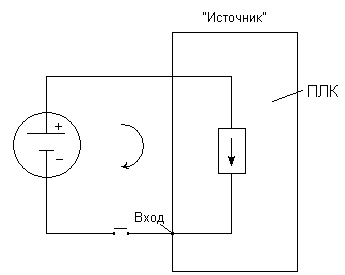

2) Вход “Источник”

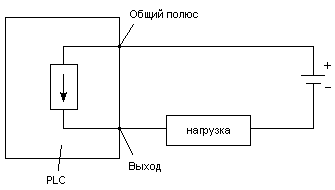

3) Выход “Приемник”
4) Выход “Источник”

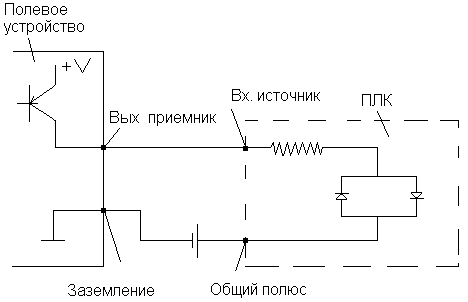

В полевом устройстве имеется выход транзистора с открытым коллектором. К этому транзистору подается ток от вх. точки PLC, которая является источником.
Питание может подаваться либо от источника питания 24V, либо от другого источника питания (на схеме показан другой источник питания)

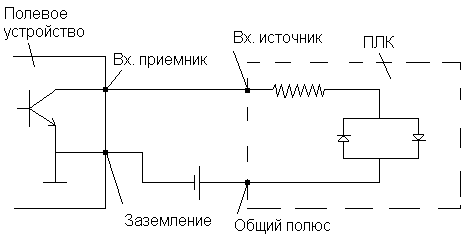

В данной схеме полевое устройство имеет выход с транзистора с открытым эмиттером. Полевое устройство является источником тока, = > дополнительного источника питания не требуется.
9. Основные производители промышленных контроллеров и scada-систем
США: Rockwell Information
General Electric
National Instruments
Германия: Siemens
Япония: Omron
Mitsubishi
Тайвань: Advantech
ICP DAS
Россия:Чебаксары-ЗЭиМ(завод электр. и механ.
Пермь-НПФ”Круг”
Москва-ИпСАТ
