4. Соединительные элементы и блоки в программе logo
Программа для LOGO является комбинационной схемой где
используется 2 термина:
- соединительный элемент
- блок

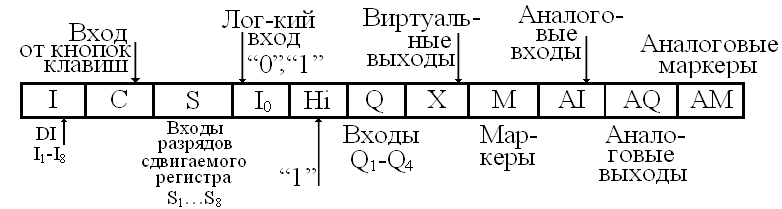

Используются следующие типы соединительных элементов:
Блок – ф-ия, α преобразует входную информацию в выходную.
Блок
- EGF (Ground Function)
- SF (Souder(спец) Function)
П
рограммный
цикл – полное время выполнения программы,
α состоит из 3х этапов:
- считывание значений входов
- обработка программы
- формирование значений выходов
Ограничения в программе:
Ограничение на длину цепочки из блоков L≤7
Если необходимо построить более длинную цепочку, то
после 7 блока ставят маркер.
5. Метод программирования контроллера logo
Под программированием понимаются блок-схемы, где возможны 3 варианта:
1.Непосредственное программирование с клавиатуры.
2.Установкой запрограммированного модуля памяти в инт-с.
3.С использованием программного обеспечения LOGO Soft Comfort.
В случае непосредственного программирования с клавиатуры используется язык FBD (язык функциональных блоков – f – блок – диаграмма) и разработка программы напоминает разработку схемы Эл. Устройства, где из библиотеки последовательно извлекаются требуемые в данный момент ф-ии для α, далее определяется соединение входов и выходов для ф-ии. При этом устанавливаются пары ф-ий. В авар. программировании на дисплей отображается только одна ф-я.
При установке модуля памяти и включении питания программа автоматически переписывается в контроллер и запускается на выполнение.
При программировании с ПО обеспечивается разработка, отладка и документирование программы без наличия аппаратных средств. При этом возможно написание программы либо на языке FBD, либо RLL(язык релейной логики), α в системе назван LAD (ledder diagram).
Программа для LOGO является комбинационной схемой где используется 2 термина:
- соединительный элемент
- блок
6. Специальные функции в logo
Специальные функции SF включают в свой состав: f времени, обладающей свойствами сохраняемости, пара-изация, что бы приспособить процесс к специальному режиму работы.
Используют следующие обозначения входов в SF:
S (set)-устанавливает выход блока в логическую 1.
R (reset)-сброс. Данная команда имеет приоритет над всеми остальными. Переключает выход блока в состояние 0.
Trg (trigger)-запустить f на выполнение.
Cnt (count)-считать импульсы.
Fre (frequency)-частые сигналы прикладываются к этому входу, α далее подвергается анализу.
Dir (direction)-задание направления в счетчике.
En (enable)-разрешение. Вход разблок. f, α выполняется блоком. Если 0, то другие сигналы блоком игнорируются.
Inv (invert)-инверсия. Выходной сигнал блока инвертируется, когда д. вход активен.
Ral (reset all)-сбросить все внутренние значения в блоке.
В SF применяются параметрические входы, к α не прикладываются значения от других блоков, а значения фиксируются в виде параметров, α задаются при определении свойства блока.
Внутренние часы в контр. продолжать работу даже при отключении питания.
Большинство SF могут быть настроены на сохранение и защиту параметров. Если настроен на сохранение, это означает, что после отключения параметров, тех значения данных блоков сохранятся и после восстановления питания блок возобновит работу с места прерывания. При настройке защиты параметров можно задать блоки, значения в α нельзя менять в режиме параметризации.
