2.3 Определение мощности осветительной установки по каждому помещению
Для выбора щита освещения (ЩО) составим сводную ведомость нагрузок представленную в таблице 2.5.
Таблица 2.5 - Сводную ведомость нагрузок
Наименование потребителя |
мощность ламп |
Кол-во |
ƩP |
cos |
tg |
Расчетная мощность |
I |
||
P (Вт) |
Q (Вар) |
S (ВА) |
A |
||||||
Освещение машинного зала |
125 |
30 |
3750 |
0,85 |
0,62 |
3725 |
2400 |
4452 |
7,37 |
Освещение ремонтного участка |
40 |
4 |
160 |
0,85 |
0,62 |
160 |
102 |
190 |
0.3 |
Освещение теплового узла |
40 |
4 |
160 |
0,85 |
0,62 |
160 |
102 |
190 |
0.3 |
Итого: |
- |
- |
- |
- |
- |
4045 |
2604 |
4832 |
7,97 |
Производим расчет мощностей для трех помещений:
Машинный зал:
Склад запчастей:
Обслуживающий персонал:
Выбираем автоматы на помещения:
Машинный зал - 6,7А * 1,1 = 7,37(ВА 51-25 на 8А)
Склад запчастей - 0,3А* 1,1 = 0,33 (ВА 51-25 на 0,4А)
Обслуживающий персонал - 0,3А* 1,1 = 0,33 (ВА 51-25 на 0,4А)
2.4 Разработка схемы электроснабжения осветительных установок
Для электроснабжения осветительных установок выбираем систему питающих линий от щита освещения, расположенного непосредственно в щитовой. ЩО запитываем от РП. Система электроснабжения от щита освещения и выбор самого щита после выполнения необходимых расчетов представлена в пункте 2.5.
2.5 Выбор питающих и распределительных сетей, коммутационной и защитной аппаратуры
Исходя из расчетов определяем ток необходимый для выбора щита освещения:
где: - I – ток в сети, А
- S – полная мощность, ВА
- U – напряжение сети, В
Считаем потери:
где:
По таблице Ж5 [4,331] выбираем медный кабель исходя из сечения S=0,65 мм2. Ближайший кабель с подходящим сечением S=1,5 мм2 и с номинальным током I=23 А.
Для выбранного кабеля по таблице Ж2 [4,325] находим подходящий автомат.
Выбираем автомат ВА 51-25 на 25 А
- I=25 А;
- Ку(ТР)=1,35;
- Ку(ЭМР)=7,10;
- Iоткл.=3,8 кА.
После мы производим расчеты и заносим их в таблицу 2.6
Таблица 2.6 – Сводная ведомость нагрузок
Наименование |
Pn |
n |
Pn |
Ku |
cosφ |
Tgφ |
m |
Pсм |
Qсм |
Sсм |
nэ |
Km |
Pm |
Qm |
Sm |
Im |
- |
кВт |
- |
кВт |
- |
- |
- |
- |
кВт |
кВар |
кВа |
- |
- |
кВт |
кВар |
кВа |
А |
машинный зал |
75 |
2 |
150 |
1 |
0,85 |
0,64 |
- |
105 |
67,2 |
125 |
- |
- |
105 |
67,2 |
124,6 |
- |
ЩО |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
4,07 |
2,6 |
4,83 |
- |
|
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
109 |
69,8 |
129,4 |
239,5 |
Исходя из данных таблицы выбираем автомат ВА 52-35-250 (Iкр=250А) по таблице Ж2 [4,325].
Полученный ток делим на три жилы и по таблице выбираем сечение одной медной жили в воздухе и получаем сечение 4 мм2, в итоге получаем 4*4мм2.
По таблице А.7 [5,186] выбираем РП85 номер схемы 022. Iн=250 А, количество ВА51-31 1-полюсных 6, 3-полюсных 6.
Выбираем щит освещения (ЩО) марки ОП-12 (12*16А), Iном=16А. УЗО 10мА. Схема ЩО представлена на рисунке 2.5.
Рисунок 2.5 - Схема ЩО
2.6 Расчет токов трехфазного короткого замыкания на электродвигателе насосного агрегата
Производим расчет токов КЗ и построение схемы замещения. Зарисовываем рисунок 2.6.

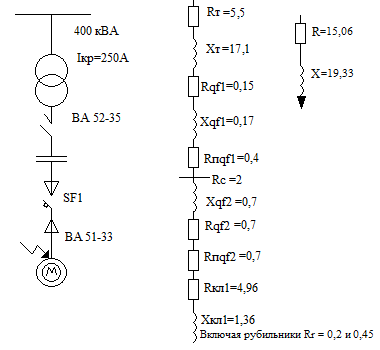

Рисунок 2.6 – Схема замещения
2.7 Описание схемы управления работы насосов
Схема состоит из двух частей - это рабочая часть и схема управления.
Рабочая часть включает в себя 2 двигателя с подключенными насосами, и автоматические выключатели QF1 и QF2. Питание подает ТП(1), и если она выйдет из строя то её заменит ТП(2) посредством QS3.
Схема управления работает по принципу два двигателя в работе постоянно. Работа 1 двигателя начинается с кнопки SB2, после чего запитывается КM1, который своими контактами:
- КМ1.1 - подает питание на двигатель, который начинает свою работу;
- КМ1.2 - шунтирует кнопку SB1.
Работа же 2 двигателя начинается с кнопки SB4, КМ2 запитывается, и своими контактами:
- КМ2.1 - подает питание на второй резервный двигатель, который начинает свою работу;
- КМ2.2 - шунтирует кнопку SB3.
В этой схеме включается 1 и 2 двигатели в любом порядке.
Нужно также помнить о том, что здесь идет бесперебойное производство, и поэтому резерв необходим, однако останавливать весь процесс не убедившись в необходимости не стоит.
