8. Добавление структуры, моделирующей увольнение работников

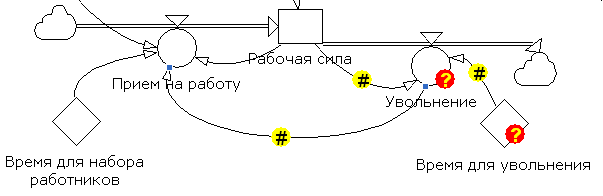

Известно, что рабочие в среднем покидают компанию через 100 недель. Этот процесс может моделироваться потоком, уменьшающем рабочую силу. Структура для моделирования процесса изображена ниже:

Знак "#" на связи показывает, что переменная не используется в уравнении.

1. Определяем константу Время для увольнения

   1. Definition: 100 Unit of Measure: wk Documentation: Среднее время работы на фирме

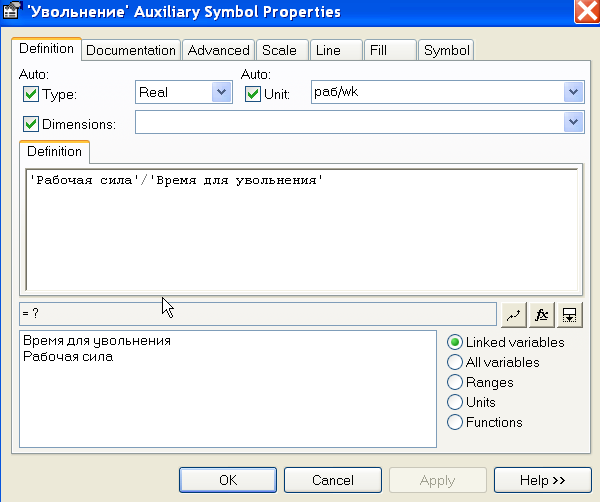

2. Определяем переменную Увольнение:

3. Определяем переменную Прием на работу:

Модель теперь примет вид:

9. Переопределение переменной «Производство»

Только одна переменная осталась неопределенной - «Производство». Известно, что компания устанавливает объем производства в соответствии со значением переменной Рабочая сила и значением переменной Производительность работника. Поэтому нам необходимо соединить эти две переменные модели информационными связями с переменной Производство. Но связи будут тянуться через всю диаграмму, поэтому используем прием «копия»:

1. Щелкнем  Snapshot и щелкнем указателем мыши рядом с потоком «Производство»:

2. Выбираем переменную «Рабочая сила» из списка и соединяем полученную «копию» связью с переменной Производство.

3. Повторяем шаги 1, 2 для постоянной Производительность работника.

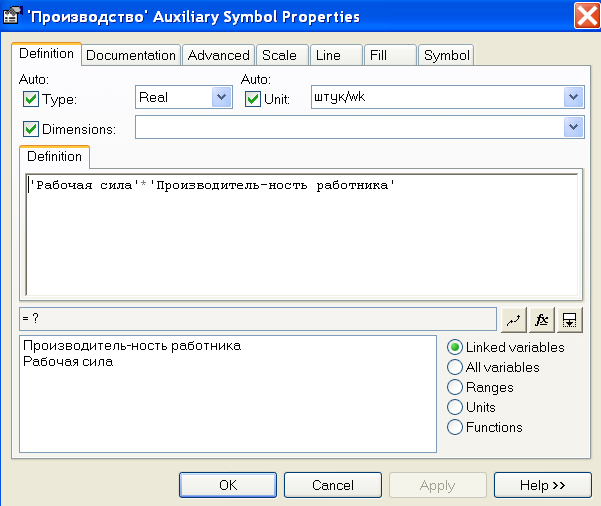

4. Определяем уравнение переменной Производство:

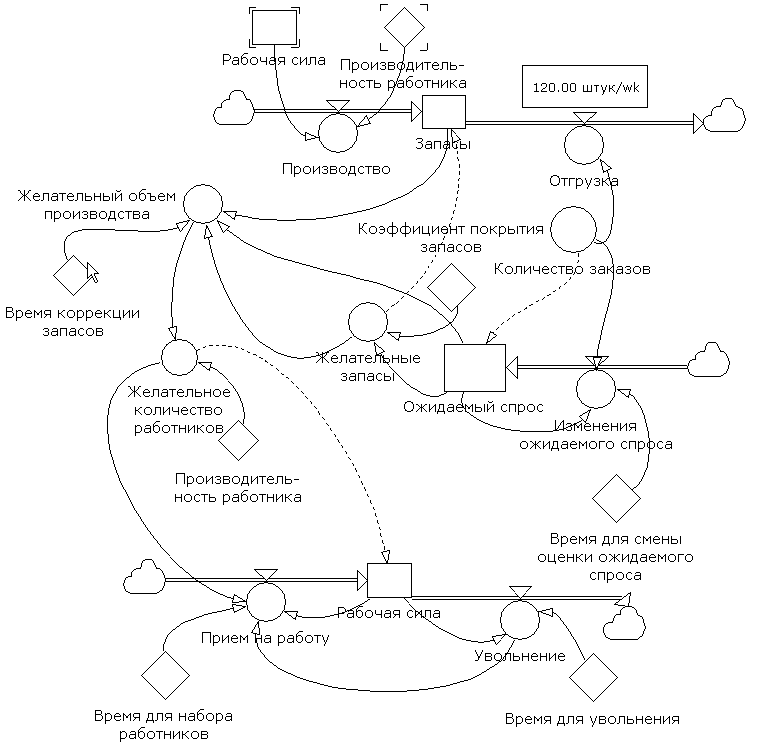

Модель теперь примет вид:

10. Изменение установок моделирования

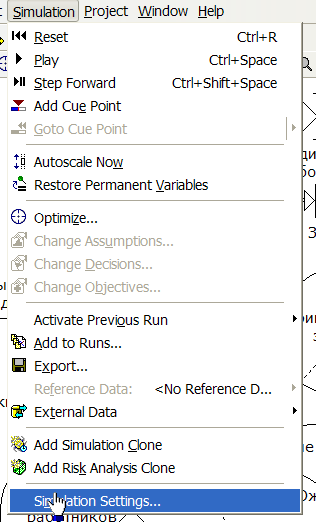

В первой лабораторной мы не изменяли установок моделирования, принятых по умолчанию. По умолчанию моделирование проводится в течение одного года, начиная с 1 января текущего года. Моделирование ведется с шагом в 1 день. Однако для построенной сейчас модели указанный по умолчанию временной горизонт слишком мал. У нас имеются временные константы со значение 100 недель (700 дней), поэтому нужно расширить временной горизонт, чтобы увидеть новое состояние равновесия системы. Временной горизонт должен быть как минимум 250 недель. Поэтому увеличим интервал моделирования до 5 лет. Для этого открываем диалоговое окно Simulation Settings :

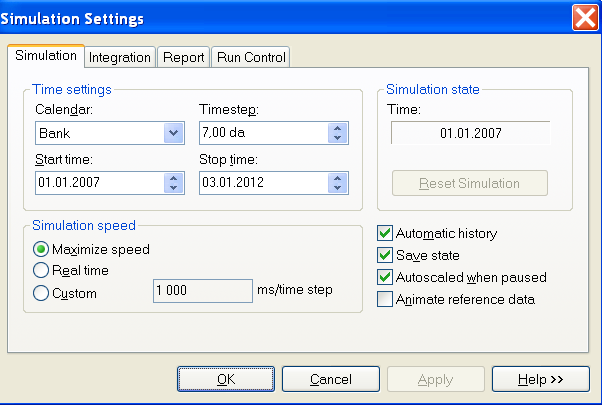

И производим замену значений полей Timestep, Time так как показано на рисунке:

Кроме этого интервал моделирования сделаем более крупным: вместо 1 дня сделаем 1 неделю введя в поле Timestep значение 1wk (или 7,00 da).

11. Изменение отображаемой графической информации

На графиках будем теперь отображать информацию об объемах производства, фактическом и желаемом количестве работников. Для этого

1. Перейдем на диаграмму графики.

2. Щелкнем на  Variable Tree для показа дерева переменных

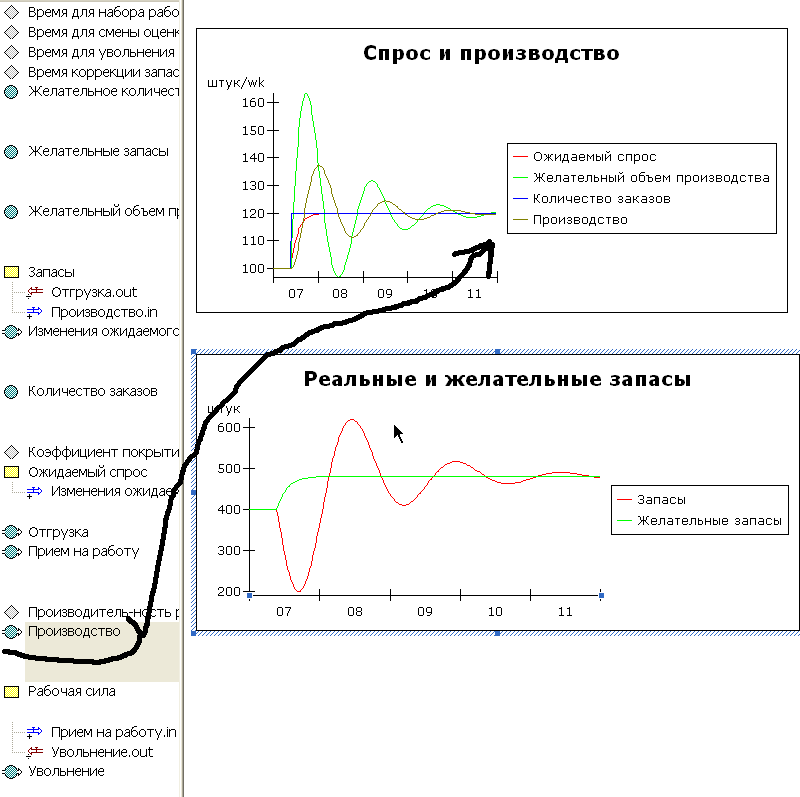

3. Перетащим переменную производство из Variable Tree на график Спрос и производство:

4. Щелкнем правой клавишей мыши на графике Реальные и желательные запасы и выберем опцию Copy в появившемся меню.

5. В свободном месте диаграммы щелкнем правой клавишей мыши и выберем Paste. Появится копия графика. Передвинем его на свободное место диаграммы.

6. Выберем заголовок графика, нажмем F2 и введем новый заголовок графика «Реальная и желательная рабочая сила»

7. Запустим модель один раз, чтобы получить графики кривых.

8. Выделим последовательно кривые на новом графике и через правую кнопку мыши удалим их.

9. Перетащим на график переменные Желательное количество работников и Рабочая сила. Получим следующие графики:
