10.Визначити опорну поверхню шарніра.Мм2:
де dp- діаметр ролика (рис.2.3); (l - довжина ролика ,мм. 11 .Знайти допустиме корисне навантаження, Н:
де [Ро] допустима величина питомого тиску(залежить від швидкості , кроку і типу ланцюга й береться згідно із варіантом за табл. 1.1); 3- опорна поверхня шарніра ,м2; К, -коефіцієнт , який характеризує умови експлуатації передачі (залежить від характеру динамічних навантажень , довжини ланцюга , нахилу передачі , характеру мастила , режиму роботи й змінюється від 1,2 до 3). У розрахунках рекомендується приймати Ке=2.
Визначити максимальну потужність, яку можна передати даною передачею за формулою, Вт :
де Р - допустиме корисне навантаження, Н; V - швидкість ланцюга, м/с.
Лабораторна робота № З
Зубчасті передачі
Мета роботи - визначити дослідним шляхом головні геометричні параметри циліндричного прямозубного колеса нульового зовнішнього евольвентного зачіплення .
Обладнання: зубчасте колесо .
Інструмент: вимірювальна лінійка, штангенциркуль
Послідовність виконання роботи
1. Зробити ескіз зубчастого колеса ( аналогічно рис.3.1) і показати умовними позначеннями його основні параметри.

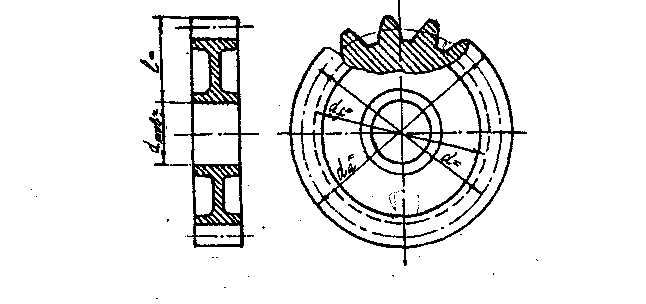

Рис.3.1. Ескіз зубчастого колеса.
2. Виміряти вказані параметри й проставити їх на кресленнів мм.
3.Визначити крок колеса pt.Для цього за таблицею 3.1 визначити кількість n зубців, які підлягають охопленню штангенциркулем. Це потрібно для того , щоб при встановленні штангенциркуля на колесі його губки доторкувалися до профілюзубів неодмінно на евольвентній ділянці.
Таблиця 3.1
z  |
		12-18  |
		19-27  |
		28-36  |
		37-45  |
		46-54  |
		55-63  |
		64-72  |
		73-81  |

n  |
		1  |
		3  |
		4  |
		5  |
		6  |
		7  |
		8  |
		9  |

4. Накреслити схему обміру колеса , враховуючи прийняту n (рис.3.2).
Рис.3.2. Схема загального обміру колеса.
5. Заповнити таблицю 3.2 за такою формою:
Таблиця 3.2
Вимірювана величина  |
		Номера варіанта  |
		Середнє значення, мм  |
	||
1  |
		2  |
		3  |
	||
Ln Ln +1 da dотв I  |

  |

  |

  |

  |

6. Виміряти тричі штангенциркулем довжину відрізків Ln та Ln +1загальної нормалі NN. записати до таблиці 3.2 і підрахувати їх середнє значення.
7. Визначити модуль зачіплення, мм:
8. Визначити тричі діаметр кола виступів dа:
а/ безпосереднім вимірюванням, якщо кількість зубів парна;
б/ якщо кількість зубів непарна - за формулою, мм:
Де dотв - діаметр oтвору у ступиці колеса (виміряти тричі, записати в таблицю 3.2 і знайти середнє значення);
L- радіальна відстань від поверхні отвору до вершини зуба (виміряти тричі, записати в таблицю 3.2). Знайти середнє значення da
9. Провести перевірний розрахунок модуля зачіплений, мм:
де z - кількість зубців колеса .
10. Визначити середнє значення модуля, мм:
11. Звірити одержані середні значення модуля з модулями зубчастих передач за СТ РЕВ:
1.0 1.75 2.75 4.5 7.0 11.0 18.0
1.25 2.0 3.0. 5.0 8.0 12.0 20.0
1.375 2І5 3.5 5.5 9.0 14.0
1.5 2Г5 4.0 6.0 10.0 16.0
і закруглити його до найближчого стандартного значення .
12. Розрахувати крок зачіплення по ділильному колу, мм:
13. Визначити діаметр ділильного кола, мм:
14. Знайти висоту, мм: головки зуба
та
ніжки
зуба
15. Значення pt, hа, hf та d вказати на ескізі (див. рис. 3.1)
Лабораторна робота № 4
