Описание клавиш
Клавиатура для управления, оцифровывание
|
Функции клавиш
RESET |
Отмена тревоги, сброс ЧПУ (например, прерывание программы) и т.д. |
INPUT |
Ввода слова, ввод данных |
CURSOR |
Функция поиска, строка вверх/вниз, вызов программы |
OUTP START |
Начало ввода данных |
PAGE |
Страница вверх/вниз |
POS |
Текущие позиционные данные |
ALTER |
Изменение слова (замена) |
PRGRM |
Редактирование и дисплей программы, ввод данных в режиме MDI; дисплей заданного значения в автоматическом режиме |
INSERT |
Вставка слова, создание новой программы |
MENU OFFSET |
Ввод и отображение значений коррекции, данных инструмента и износа, переменных |
DELETE |
Удаление (программы, кадра, с лова) |
DGNOS PARAM |
Ввода и отображение параметров и диагностических данных |
/, # EOB |
Пропуск кадра, Конец кадра |
OPR ALARM |
Дисплей сбойных сигналов и сообщений |
CAN |
Удаление программы, кадра, слова |
AUX GRAPH |
Графический дисплей |
Клавиши ввода данных |
Клавиши ввода данных
Примечание:
Каждая клавиша ввода данных выполняет несколько функций (числовые значения, адресные символы). Повторное нажатие клавиши включает следующую функцию данной клавиши. |
Функциональные клавиши |
Функциональные клавиши
Примечание:
При нажатии клавиши F12 на клавиатуре ПК, функциональные клавиши отображаются в виде экранных клавиш. |
Клавиши управления станком
Клавиши управления станком находятся в нижнем блоке клавиатуры управления относительно устройства оцифровывания. В зависимости от используемого станка и дополнительных устройств, функции могут быть активированы только частично. |
||

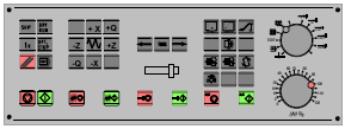

Клавиатура управления станком на пульте ЕМСО
|
||

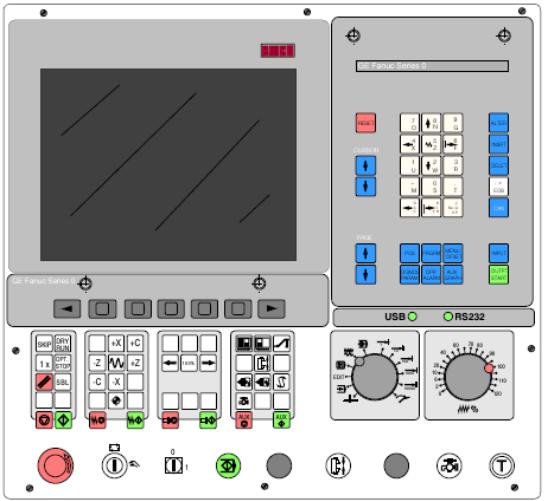

Клавиатура управления станком на пульте ЕМСО РС-Turn Series
|
||
|
SKIP (отмеченные кадры не отрабатываются)
DRY RUN (испытательный прогон программы)
OPT STOP (останов программы при М01)
RESET
Выполнение обработки в покадровом режиме
Останов программы/запуск программы
Координатные перемещения в ручном режиме
Подвод к базовой точке по всем осям
Останов подачи / начало подачи
Ручная коррекция шпинделя ниже /100% / выше |
|
|
Останов шпинделя/запуск шпинделя; запуск шпинделя в режиме JOG и INC1 …INC10000: По часовой стрелке: кратковременно нажать , Против часовой стрелки: нажать как минимум на 1 секунду. |
|
Открывание/закрывание двери |
|
Открывание/закрывание зажимного приспособления |
|
Задняя бабка назад/вперед |
|
Поворот инструментальной оправки |
|
Подача СОЖ/продув вкл/выкл |
|
AUX ON / AUX OFF (вспомогательные приводы включены/выключены) |
|
Селектор режимов |
|
Переключатель ручной коррекции подачи/быстрой подачи |
|
АВАРИЙНОЕ ВЫКЛЮЧЕНИЕ (Разблокировка: вытянуть клавишу) |
|
Переключатель для особых операций (см. Описание станка) |
|
Дополнительная клавиша запуска ЧПУ |
|
Дополнительная клавиша зажимного приспособления |
|
Клавиша подтверждения |
|
Нет функции |
|
|
Клавиатура ПК |
|
Машинные функции в числовом блоке активированы только при установке NUM lock. |
При нажатии клавиши F12, функциональные клавиши POS, PROG, OFSET SETTING, SYSTEM, MESSAGES и GRAPH отображаются в строке экранных клавиш. |
||
Некоторые тревоги подтверждаются клавишей ESC. При нажатии клавиши F1, режимы (MEM, EDIT, MDI, …) отображаются в строке экранных клавиш. Распределение дополнительных функций описано в главе «Дополнительные функции». Значение комбинации клавиш ctrl 2 зависит от станка: EMCO PC TURN 50/55 Продув Вкл/Выкл EMCO PC TURN 100|125|155 Подача СОЖ Вкл/Выкл |
