Требования к качеству нефти,
бензинов и дизельных топлив
vk.com/club152685050 | vk.com/id446425943
СОРТА ТОВАРНОЙ НЕФТИ
Сырая нефть: Жидкая природная ископаемая смесь углеводородов широкого физико-химического состава, которая содержит растворенный газ, воду, минеральные соли, механические примеси и служит основным сырьем для производства жидких энергоносителей (бензина, керосина, дизельного топлива, мазута), смазочных масел, битумов и кокса.
Товарная нефть: Нефть, подготовленная к поставке потребителю в соответствии с требованиями действующих нормативных и технических документов, принятых в установленном порядке.
Введение сортности необходимо для упрощения экспорта в связи с разностью состава нефти (плотности, содержания серы, различного группового состава углеводородов, наличия примесей) в зависимости от месторождения, либо с группой месторождений. Для России это тяжелая Urals и легкая нефть Siberian Light. В Великобритании — Brent, в Норвегии —
Statfjord, в Ираке — Kirkuk, в США — Light Sweet и WTI. Часто бывает, что страна производит два сорта нефти — лёгкую и тяжёлую. Например в Иране это Iran Light и Iran Heavy
Нефтяной баррель в США равен 159 л
vk.com/club152685050 | vk.com/id446425943
Показатели качества маркерных сортов нефти
Сорт нефти |
|
15 |
Содержание |
|
|
||||
15 |
серы, % масс. |
|||
|
|
|||
|
|
|
||
|
|
|
||
Arabian Light |
0,857-0,832 |
0,45-1,2 |
||
|
|
|
||
Arabian Medium |
0,873 |
2,1 |
||
|
|
|
||
Arabian Heavy |
0,890 |
2,75 |
||
|
|
|
||
Brent (североморская) |
0,839 |
0,35 |
||
|
|
|
||
Siberian Light |
0,835 |
0,35-0,45 |
||
|
|
|
||
Urals Blend |
0,865 |
1,2-1,38 |
||
|
|
|
||
West Texas |
0,832 |
0,45 |
||
|
|
|
|
|
West Texas Sour |
0,855 |
|
||
|
|
|||
|
|
|
|
|
West Texas Intermediate |
0,830 |
|
||
|
|
|||
|
|
|
|
|
vk.com/club152685050 | vk.com/id446425943
НЕФТЬ. Общие технические условия
СТБ ГОСТ Р 51858–2003
Классы по содержанию серы, %:
1)до 0,6 - малосернистая
2)0,6-1,80 - сернистая
3)1,80-3,50 - высокосернистая
4)более 3,50 - особо высокосернистая
Типы по плотности при 20 °С, кг/м3:
0)до 830 – особо легкая
1)830,1-850,0 – легкая
2)850,1-870,0 – средняя
3)870,1-895,0 – тяжелая
4)более 895,0 – битуминозная
vk.com/club152685050Техническая| vk.com/id446425943 классификация
Группы по массовой доле воды, %, не более
1 - 0,5
2 - 0,5
3 - 1,0
Группы по концентрации хлористых солей, мг/дм3, не более
1 - 100
2 - 300
3 - 900
Виды по массовой доле сероводорода, мг/кг, не более:
1 - 20
2 - 50
3 - 100
vk.com/club152685050 | vk.com/id446425943
Кривая ИТК
Кривая ИТК (истинных температур кипения) показывает потенциальное содержание в нефти отдельных (узких) фракций, являющихся основой для последовательной их переработки и получения товарных нефтепродуктов
vk.com/club152685050 | vk.com/id446425943

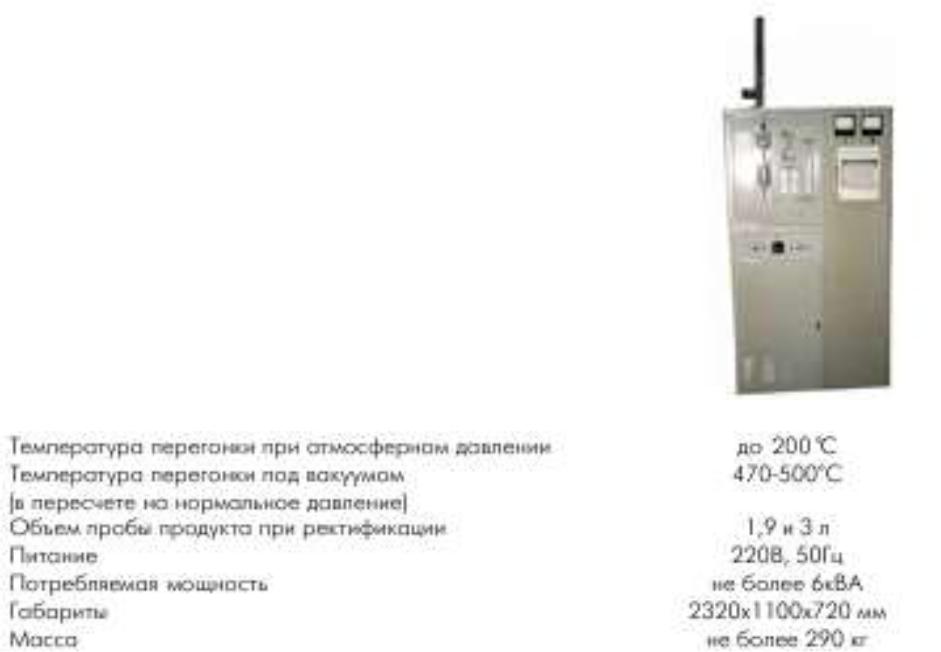

Аппарат ректификации нефти АРН 2
Аппарат ректификации нефти АРН-2 предназначается для перегонки нефти до температуры 470-500°С с целью установления потенциального содержания в нефти нефтепродуктов и их компонентов, а также получения показателей для построения кривых перегонки истинных точек кипения нефти и отдельных ее фракций, получения фракций нефти для исследования их группового углеводородного состава.
Ректификация производится при атмосферном давлении и под вакуумом. Вакуумный насос входит в комплект поставки прибора.
vk.com/club152685050 | vk.com/id446425943
Требования к нефти поступающей в атмосферный блок установки АВТ
• Содержание солей, не более - 3 мг/л
Fe + H2S = |
FeS + H2 |
|
MgCl2 + H2O = |
Mg(OH)Cl + HCl |
|
FeS + 2HCl |
= |
FeCl2 + H2S |
•Содержание воды, не более - 0,1 % мас
•Содержание мех. примесей – отсутствие
Удаление воды и солей проводится на блоке ЭЛОУ (электрообессоливающая (обезвоживающая) установка)
vk.com/club152685050 | vk.com/id446425943
Принципиальная схема блока ЭЛОУ
Рабочее напряжение |
|
|
|
|
22; 27,5; 33; 38,5; 44 кВ |
|
Свежая вода |
||
|
1-5% масс на нефть |
|||
110-160°С |
|
|
|
|
1,8 МПа |
|
|
|
|
Сырая
нефть
Блок |
|
Соленая вода в отстойник |
|||
|
|||||
теплообменников |
|
||||
|
и далее на очистные |
||||
|
|
|
|
||
|
|
|
|
|
сооружения |
|
|
|
|
|
|
Соленая вода в нефть
Деэульгатор 8-10 г/тонну нефти
Раствор щелочи 6-10г/т
Блок теплообменников
240-250°С
Обесоленная и обезвоженная нефть в атмосферный блок АВТ (колонну К-1)
vk.com/club152685050 | vk.com/id446425943
Схема подогрева нефти до электродегидраторов
|
|
|
|
|
|
Свежая |
|
|
40% 150°С ВЦО К-2 |
|
Гудрон |
|
|
вода |
|
||
|
|
|
|
|
|
|
||
|
|
|
|
|
120°С |
120°С |
|
Э-11 |
33% 10°С |
40°С |
65°С |
80°С |
95°С |
110°С |
|
|
|
Т-101 |
Т-102 |
Т-103 |
Т-104 |
Т-105 |
220° |
Е-0 |
|
|
|
|
|
|
|
10,8% из Т-307 |
|
||
|
|
|
|
|
Солёная вода |
|||
|
55°С |
70°С |
100°С |
|
|
|
||
75°С |
|
|
|
|
Свежая |
|||
|
|
|
|
|
|
|
||
|
|
|
|
175°С 10,8% из Т-306 |
|
|||
|
|
|
|
|
вода |
|||
РТ 11,5% |
|
|
|
|
|
|
|
|
ВЦО К-5 150°С |
избыток 25% |
РТ 23% 180°С |
Н-123 |
|
||||
|
|
|||||||
40°С |
50% |
по 12,5% |
РТ |
100°С |
по 11,5% |
|
Э-21 |
|
|
|
|
||||||
33% |
30°С |
50°С |
70°С |
|
80°С |
100°С |
|
|
10°С Т-201 |
Т-202 |
Т-203 |
Т-204 |
Т-205 |
Т-206 |
110°С |
||
|
|
|||||||
|
|
80°С |
80°С |
|
140°С |
|
|
|
|
ВЦО К-5 |
|
|
|
140°С |
Деэмульгатор |
||
|
|
|
110°С |
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
из Т-106 |
из Т-207 |
|
Н-1 |
|
||
НЦО К-2 |
|
|
|
|
|
|||
|
150°С |
|
|
12% 220°С |
|
|
||
50°С |
|
150°С |
|
|
Вода |
|||
|
17% |
|
из Т-208 |
Свежая |
||||
|
|
17% |
|
|
||||
|
|
|
|
|
|
вода |
|
|
33% 10°С |
30°С |
60°С |
80°С |
|
|
|
||
|
|
|
|
|||||
Т-301 |
Т-302 |
Т-303 |
Т-304 |
110°С |
|
|
Э-31 |
|
|
|
|
|
|
|
|
|
Э-31 |
|
|
80°С |
100°С |
120°С |
|
|
|
|
|
|
|
|
|
|
|
||
Э-
Э
90°С СЦО К-5
