Принципиальная технологическая схема атмосферного блока
НК-180°С на стабилизацию
СЦО К-2
|
|
К-2/1 |
|
|
НЦО К-2 |
В.П. |
|
|
|
||
|
|
Фр. 180-240°С |
|
Нефть с |
|
|
|
блока ЭЛОУ |
|
|
|
К-1 |
|
К-2 |
|
|
|
К-2/2 |
|
|
В.П. |
В.П. |
|
П-1 |
Фр. 240-360°С |
||
|
Мазут в вакуумный блок (остаток >360°С)
К-1 Отбензинивающая колонна К-2 Основная атмосферная колонна
К - 2/1, К-2/2 отпарные колонны (стриппинги) П-1 Технологическая печь
СЦО, НЦО – среднее и нижнее циркуляционное орошение сложной атмосферной колонны
В.П. - водяной пар
vk.com/club152685050 | vk.com/id446425943Установка АВТ
vk.com/club152685050 | vk.com/id446425943
Ректификационная колонна —
аппарат, предназначенный для разделения жидких смесей, составляющие которых имеют различную температуру кипения. Классическая колонна представляет собой вертикальный цилиндр с контактными устройствами внутри
Ректификация (от лат. rectus — правильный и facio — делаю) — разделение смесей жидкостей, основанное на многократном испарении жидкости и конденсации паров.
vk.com/club152685050Ситчатая| vk.com/id446425943однопоточная тарелка

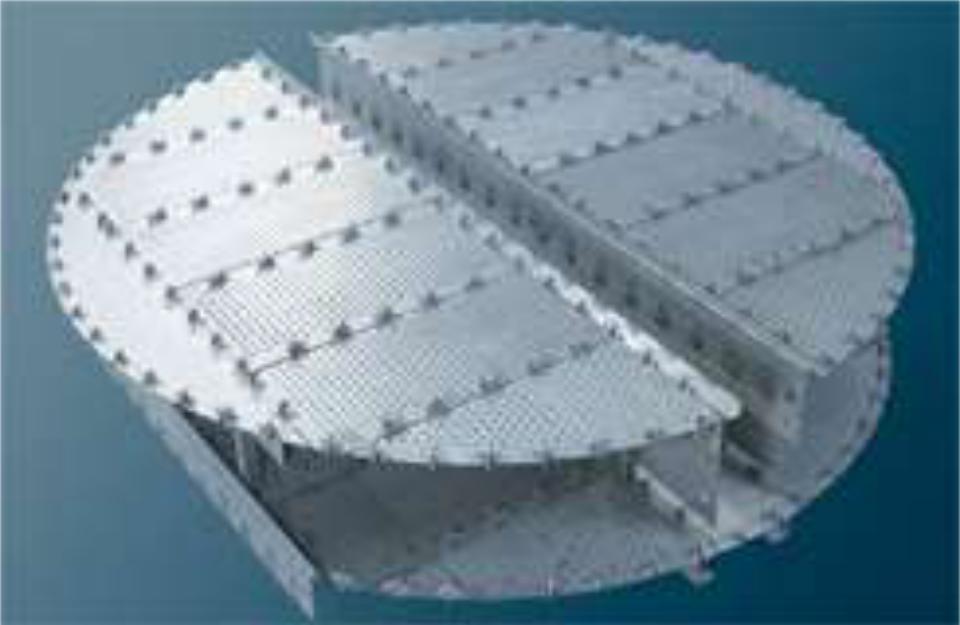

vk.com/club152685050Ситчатая| vk.com/id446425943двухпоточная тарелка
vk.com/club152685050 | vk.com/id446425943

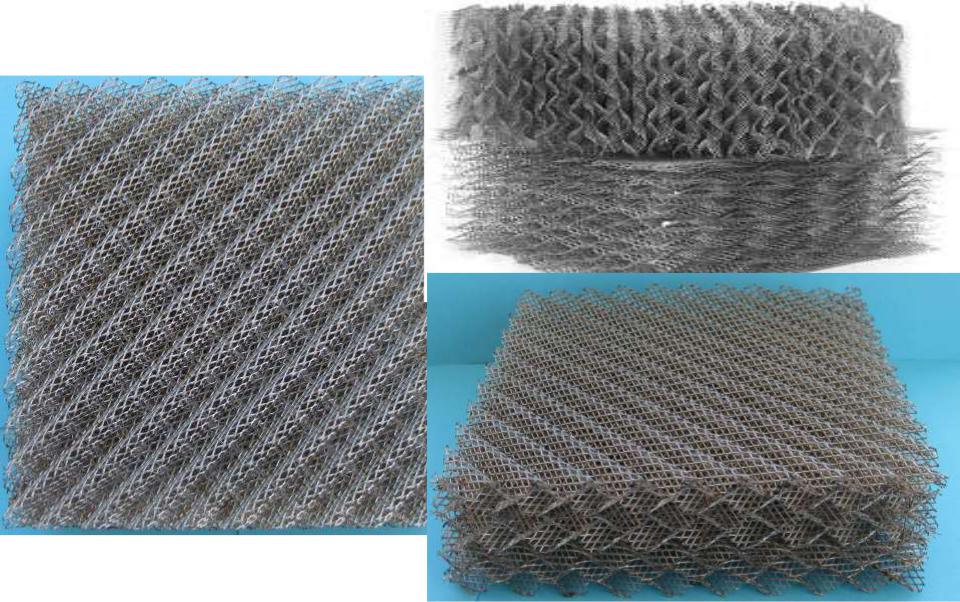

vk.com/club152685050 | vk.com/id446425943 Насадки
с угловым гофрированием просечно-вытяжного листа
vk.com/club152685050 | vk.com/id446425943
Аппарат воздушного охлаждения
vk.com/club152685050 | vk.com/id446425943
vk.com/club152685050 | vk.com/id446425943
Двухскатная двухкамерная (шатровая ) печь с горизонтальными трубами радиантной и конвекционной камер
1 – факельные горелки ; 2 – трубы радиантных экранов одностороннего облучения ; 3 – трубы конвективных змеевиков ; 4 – перевальная стена ; 5 – обмуровка ; 6 – металлоконструкция (каркас) печи ; 7 – нижний боров (дымоход ); 8 – дымовая труба
