57. Амплитудная модуляция
Управление
амплитудой высокочастотных колебаний
называется амплитудной модуляцией/АМ/.
В
процессе АМ происходит изменение
амплитуды напряжения несущей частоты
в
соответствии с законом изменения
модулирующей частоты
(
>>).
Уравнение модулированных по амплитуде колебаний имеет вид:
(6.6)

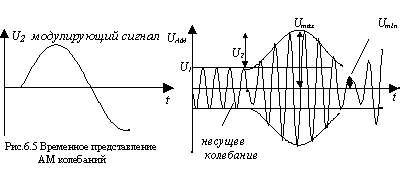

где m - коэффициент глубины модуляции , Уравнению (6.6) соответствует временное представление АМ колебаний, изображенное на рис.6.5. Путем простых тригонометрических преобразований уравнение (6.6) может быть представлено в виде:
(6.7)
Из
этого уравнения следует, что модулированное
по амплитуде гармоническим током частоты
колебание высокой частоты представляет
собой сумму 3-х колебаний. Спектральная
составляющая частоты имеют амплитуду
Um
и называется колебанием несущей частоты,
а составляющие частот + и - имеют
амплитуду
и называются колебаниями верхней и
нижней боковых частот.
Уравнению
(6.7) соответствует спектральное
представление модулированных колебаний,
изображенное графически на рис. 6.6.
При модуляции высокочастотных колебаний сложным сигналом возникают верхняя и нижняя боковые полосы частот (рис.6.7а). Ширина спектра АМ колебания определяется наивысшим значением частоты модулирующего сигнала и равна 2max.
58. Обобщенная трехточечная схема автогенератора
Схема называется трехточечной потому, что колебательная система, состоящая из сопротивлений z1, z2, z3, тремя точками подключена к усилительному элементу.
На рис.1.4 приведена обобщенная трехточечная схема автогенератора. Схема называется обобщенной потому, что сопротивления z1, z2, z3 представлены в общем виде.
Рис.1.4. Обобщенная трехточечная схема автогенератора
В качестве этих сопротивлений могут использоваться реактивные элементы L и С или более сложные системы.
Рассмотрим общие свойства схемы автогенератора.
Так как усилительный элемент дает фазовый сдвиг между напряжением возбуждения (UВ) и напряжением на выходе (UК) 1800 (при активном характере нагрузки), то для обеспечения баланса фаз необходимо в автогенераторе иметь дополнительный сдвиг на . Это достигается с помощью сопротивлений z1, z2, которые по существу образуют цепь обратной связи.
Обычно zn = Rn jxn jxn n = 1, 2, 3, т.к. сопротивление Rn мало.
Для выполнения баланса фаз необходимо, чтобы выполнялось условие
х1 +х2 + х3 = 0
Это обеспечивается настройкой в резонанс колебательной системы, включенной в коллекторную (выходную) цепь усилительного элемента.
Т.к. Uk UВ, то можно считать, что х1 х2, тогда резонанс, в первом приближении, наступит при условии х1 –х3, таким образом х1 и х3 по характеру реактивности различны.
Ц
епочка,
состоящая из элементов х1 и х2
дает сдвиг фаз между напряжением обратной
связи (Uос) и выходным
напряжением (UК)
автогенератора 1800. Это имеет место
в том случае, если элементы х1 и
х2 имеют противоположный характер
реактивности (рис.1.5). Для определенности
положим, что х1
0 (имеет индуктивный характер), а х2
0 (имеет емкостной
характер).
Рис.1.5. Реализация баланса фаз в автогенераторе
Р
еактивное
сопротивление элемента Х1 равно
х1 = jL,
где L – индуктивность
элемента х1. Реактивное сопротивление
элемента Х2 равно х2 = 1 / jС,
где С – емкость элемента х2. Так
как х1
х2,
то характер цепи (рис.1.5) будет практически
индуктивный. Поэтому вектор тока
будет отставать от вектора
,порождающего
этот ток, в пределе на угол /2
(рис.1.6).
Рис.1.6. Векторная диаграмма, иллюстрирующая фазовый сдвиг цепью обратной связи
Ток IK, протекая по сопротивлению х2, которое имеет емкостной характер, создает падение напряжения Uос, вектор которого отстает от вектора тока IК на угол /2. Итак, фазовый сдвиг между векторами напряжения на контуре и напряжения обратной связи составляет 1800.
При построении схем автогенераторов нужно иметь в виду следующее:
– элементы z1, z2 должны быть противоположными по знаку реактивности;
– элементы z1, z3 должны быть противоположными по знаку реактивности;
– элементы z2, z3 должны иметь одинаковые знаки реактивности;
– величина напряжения обратной связи определяется и варьируется элементом z2. Его значение выбирается исходя из условия реализации баланса амплитуд.
Название трехточечной схемы (емкостная, индуктивная) определяется по элементу z2.
Автогенератор, построенный по схеме индуктивной трехточки, называют также автогенератором с автотрансформаторной обратной связью.
