5. Принципиальная схема логометра.

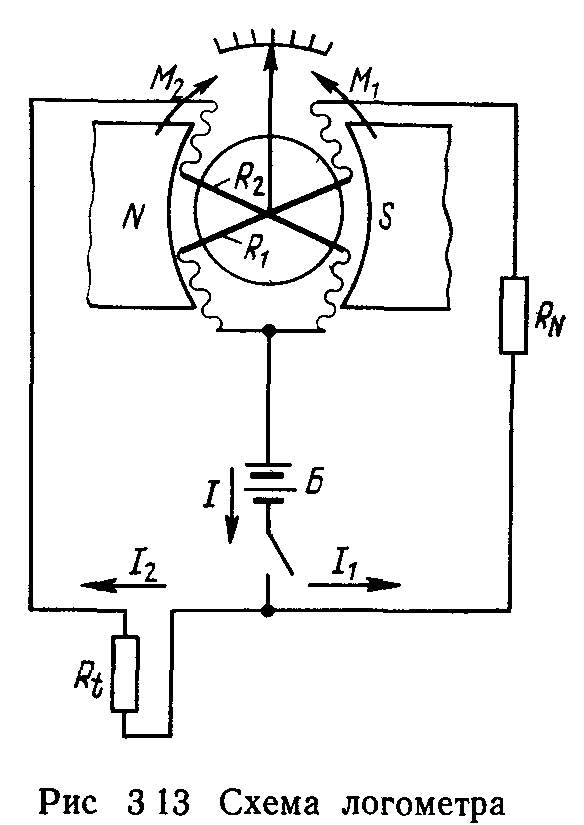

Логометры, применяемые в схемах измерения температуры,— это приборы магнитоэлектрической системы (от греческого слова «логос» — отношение). Подвижная часть логометра состоит из двух одинаковых рамок R1 и R2, жестко скрепленных под определенным углом друг с другом и со стрелкой (рис. 3.13). Рамки размещены в зазоре между полюсными наконечниками постоянного магнита и сердечником. Этот зазор неравномерен, он увеличивается к краям. Поэтому магнитная индукция переменна в зазоре. Она имеет наибольшее значение в средней части и наименьшее — по краям Ее можно представить в виде функции угла поворота. К рамкам подводится ток от общего источника питания Б. В рамку R1 ток поступает через известное сопротивление RN, в рамку R2 — через измеряемое сопротивление термометра RT. Направление токов I1 и I2 таково, что вращающие моменты рамок направлены навстречу друг другу.
Вращающий момент каждой из рамок М = сВI.
Постоянная с зависит от размеров и числа витков в рамке. При равенстве RN = RT силы токов также равны I1 = I2 Вращающие моменты рамок одинаковы, и стрелка находится на нулевом отсчете.
При изменении сопротивления термометра (нагрев или охлаждение) через одну из рамок потечет больший ток. Подвижная система прибора поворачивается в сторону действия большего момента. Поэтому рамка с большим током входит в зазор с меньшей магнитной индукцией, другая рамка — наоборот, попадает в зазор с большей магнитной индукцией. Соответственно в одной из них момент растет, в другой — падает. Поворот рамок продолжается до тех пор, пока их моменты станут равными, т. е. cB1I1 = cB2I2 . Таким образом, состояние равновесия наступило при новом угле φ.
При постоянных R1, R2 и R3 угол поворота однозначно определяется сопротивлением термометра.
Колебания напряжения источника питания Б влияют на показания прибора только при значительных отклонениях.
На рис 3. 13. приведена упрощенная схема логометра. В реальных конструкциях рамки логометра включены в диагональ неуравновешенного моста. Это повышает чувствительность и уменьшает влияние изменения температуры окружающей среды.
Серийно изготавливаемые переносные логометры имеют класс точности 0,2, 0,5; 1,0; щитовые 0,5; 1,0; 1,5; 2,0; 2,5. Логометры могут быть показывающими, регистрирующими (до 12 точек измерения).
