3. Включение термометра сопротивления в схему уравновешенного моста.

Термометры сопротивления используют зависимость электри­ческого сопротивления металлов и полупроводников от температуры С повышением температуры сопротивление проволоч­ных резисторов возрастает, а полупроводниковых падает Про­волочные терморезисторы чаще всего выполняют из меди или платины При соответствующем подборе материалов термичес­кий коэффициент электрического сопротивления по полупроводниковых резисторов получается в несколько раз больше, чем у проволочных. Терморезисторы должны иметь определенное соп­ротивление при температуре 0 °С и одинаковую для данной серии зависимость сопротивления от температуры. Проволочные ре­зисторы легко удовлетворяют этим требованиям, а полупровод­никовые имеют индивидуальные характеристики, что затруд­няет их взаимозаменяемость.

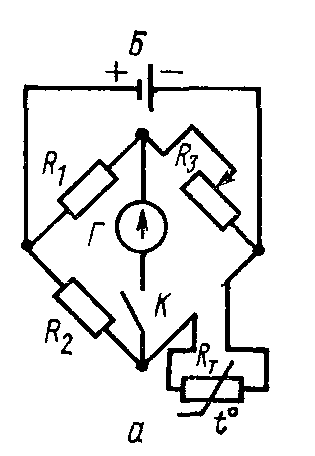

Рис. 2.4. Включение термометра сопротивления в схему: а – уравновешенного моста

Для измерения электрического сопротивления терморезисто­ров используется уравновешенный или неуравновешенный мост или логометр. Основу уравновешенного моста (рис. 2.4, а) со­ставляют четыре резистора. В одно из плеч моста включается терморезистор R_Т. Смежное плечо содержит переменный резис­тор R₃. Резисторы R₁ и R₂ постоянны. Источник постоянного тока Б и нуль-гальванометр Г включаются в противоположные диагонали моста. Кнопка К служит для включения гальвано­метра. При выполнении равенства R₁ R_{Т =} R₂ R₃ ток в измерительной диагонали равен нулю. Изменение температуры конт­ролируемой среды приводит к изменению сопротивления резис­тора R_Т и нарушению равновесия моста, о чем свидетельствует отклонение стрелки нуль-гальванометра. Для восстановления равновесия моста необходимо изменить сопротивление резисто­ра R₃ пропорционально R_T. Следовательно, в состоянии равно­весия моста положение движка реохорда R₃ определяется тем­пературой контролируемой среды. Это позволяет нанести шка­лу температур. В автоматических приборах вместо нуль-галь­ванометра используется электронный усилитель, управляющий реверсивным электродвигателем. Электродвигатель перемещает движок реохорда и осуществляет регулирование или включение сигнализации. Чтобы изменение электрического сопротивления проводов при колебаниях температуры окружающей среды не влияло на показания прибора, часто применяют не двух-, а трехпроводную схему подключения терморезистора.

4. Включение термометра сопротивления в схему неуравновешенного моста.

Неуравновешенный мост имеет три постоянных резистора R₁, R₂, R₃,(рис. 2.4, б). В одно из плеч его с помощью переключате­ля П включается либо терморезистор R_T, либо контрольный ре­зистор R_K. Переменный резистор R находится в цепи источни­ка питания Б. Включенный в измерительную диагональ мил­ливольтметр В имеет шкалу температур. Перед началом изме­рений в схему подключается резистор R_K. С помощью резисто­ра R настраивается напряжение питания так, чтобы стрелка милливольтметра находилась напротив контрольною деления шкалы. В процессе измерений переключатель П вводит в схему моста терморезистор R_Т. Значение температуры находится не­посредственно по показаниям милливольтметра.

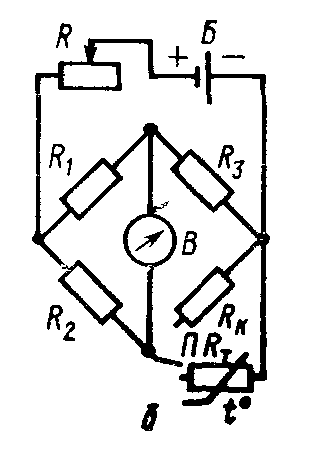

Рис. 2.4. Включение термометра сопротивления в схему: б – неуравновешенного моста
