Опыт 4: Действие полупроводникового фотоэлемента
Вариант 1. Оборудование: (рис.12а) фотоэлемент, гальванометр, лампа настольная.
Рис.12а Рис.12б
Установку (рис.12а) собирают по схеме, изображенной на рисунке 12б. Фотоэлемент подключают к гальванометру с соблюдением полярности. Электрическую лампу располагают на расстоянии 1 м от фотоэлемента. При дневном освещении гальванометр обнаруживает определённую силу тока. Для изменения освещенности фотоэлемента включают электрическую лампу, уменьшают расстояние между лампой и фотоэлементом.
Опыт 5: Усилительное действие транзистора
Вариант 1. Оборудование: (рис.13) транзистор, два гальванометра, источник постоянного тока, фотоэлемент, ключ, соединительные провода, настольная лампа.

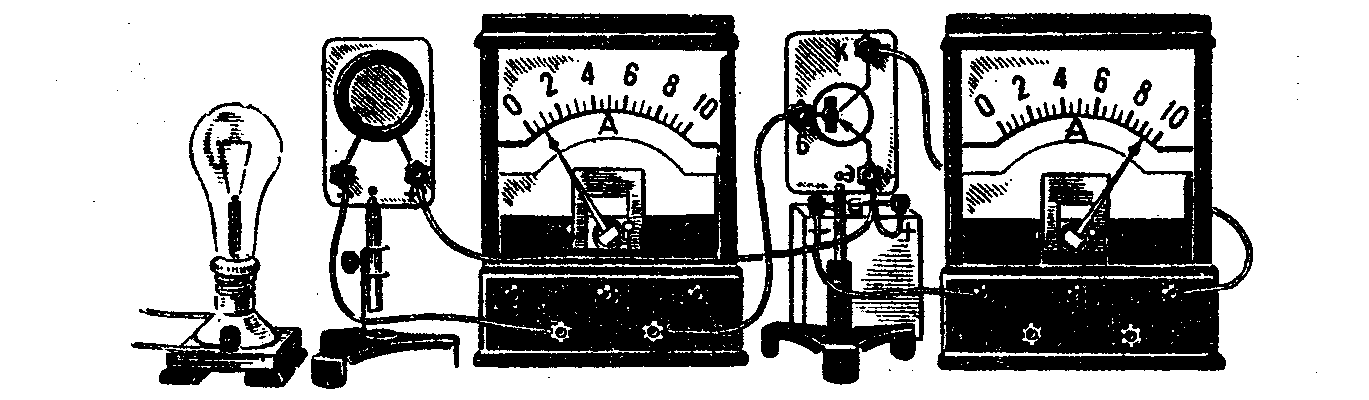

Рис.13а
Рис.13б
Установку (рис.13а) собирают по схеме на рисунке 13б. Транзистор включают по схеме с общим эмиттером. Электрическую лампу приближают к фотоэлементу на такое растояние, чтобы стрелка гальванометра, включенного в цепь коллектора, отклонилась примерно на десять делений. Отмечают показания гальванометра, включенного в цепь базы. Изменяют ток базы перемещением электрической лампы относительно фотоэлемента и находят изменение силы тока коллектора. Вычисляют коэффициент усиления транзистора как отношение изменения силы тока коллектора к изменению силы тока базы.
Опыт 6: Работа термореле и фотореле
В
ариант
1.
Оборудование:
(рис.14, 15) Термоэлемент, фотоэлемент,
источник постоянного тока, ключ, реостат,
лампа на подставке или электрический
звонок, шнур с вилкой для подключения
лампы, соединительные провода, реле
поляризованное.
Рис.14 Рис.15
В цепь (рис.14) последовательно с терморезистором включите источник постоянного тока (4 В), ключ, обмотку поляризованного реле. Параллельно обмотке реле подключите реостат на 200-500 Ом для регулирования порога срабатывания реле. В исполнительную цепь реле включите электрическую лампу на 25-40 Вт. При обесточенном реле цепь лампы должна быть разомкнутой. После замыкания управляющей цепи сопротивление шунтирующего реостата подбирается таким, чтобы лампа не горела.
Покажите, что незначительное нагревание (спичка, рука) приводит к срабатыванию реле и включению лампы.
Для демонстрации работы фотореле в установке (рис.15) вместо терморезистора включите фоторезистор (напряжение в цепи фоторезистора должно быть 4-6 В, и реле не шунтируется). При освещении фоторезистора реле срабатывает и включает исполнительную цепь.
В исполнительную цепь вместо электрической лампы можно включить маломощный электродвигатель или электрический звонок.
Опыт 6: Действие полупроводникового диода
Вариант 1: Оборудование: (рис.16) диоды, источник постоянного тока, реостат, гальванометр.
Установку соберите по рис. 16. уточните свойство полупроводникового диода и продумайте план проведения опыта для демонстрации этого свойства.
Рис.16
