.docЛАБОРАТОРНАЯ РАБОТА
ТЕМА: ПЕРЕГОНКА ЦЕЛЬ: научиться выделять вещества из многокомпонентных растворов методом перегонки
Перегонка - один из наиболее часто используемых химиками методов как для идентификации, так и для очистки органических соединений. Температура кипения, определяемая при перегонке, одно из важных физических свойств соединения. Различные жидкие химические вещества имеют в большинстве случаев разную температуру кипения. Этот факт позволяет использовать дистилляцию для очистки целевого соединения от нелетучих (или менее летучих) примесей.
Температура кипения - это температура, при которой давление жидкой фазы соединения равна внешнему давлению, действующего на поверхность жидкости. Иначе говоря, давление паров повышается по мере повышения температуры жидкости, а когда давление паров сравняется с атмосферным давлением - жидкость начинает кипеть. А так как пары находятся в равновесии с кипящей жидкостью - температура паров равна температуре самой жидкости.
Различные вещества кипят при разных температурах, так как обладают характеристичным давлением паров.
В основу этого положена идентификация соединения по температуре кипения:
Перегнать жидкость;
Определить температуру начала и конца перегонки. Чем уже температурный диапазон - тем чище вещество;
Сравнить полученную температуру кипения с температурой кипения вещества по справочной литературе.
Наиболее часто в органическом синтезе используются следующие виды перегонки:
Простая перегонка - для разделения веществ с большой разницей в температурах кипения (>60 °C).
Фракционная перегонка - для разделения веществ с небольшой разницей в температурах кипения (<60 °C).
Перегонка в вакууме - для очистки термолабильных веществ.
Перегонка с водяным паром - для очистки веществ, обладающих значительным давление пара при температуре кипения воды.
ПЕРВИЧНАЯ ПЕРЕГОНКА НЕФТИ
Нефть представляет собой сложную смесь органических веществ, главным образом углеводородов.
Перегонка нефти - процесс разделения ее на фракции по температурам кипения лежит в основе переработки нефти в моторное топливо, смазочные масла и другие ценные химические продукты. С перегонки нефти начинают также изучение ее химического состава.
Основные фракции и продукты, которые получают при прямой перегонке нефти:
1. Бензиновая фракция (от начала кипения до 180оС) - смесь легких (С5-С9) парафиновых, ароматических и нафтеновых углеводородов.
2. Керосиновая фракция (180-270оС) - содержит углеводороды С10-С15, используется в качестве компонента моторного топлива для реактивных и дизельных двигателей, для бытовых нужд (осветительный керосин).
3. Газойлевая фракция (270-350оС) содержит углеводороды С16-С20, может быть использована в качестве компонента дизельного топлива, а также в качестве сырья для крекинга.
Мазут - нефтяной остаток, кипящий выше 350оС. Разгонка мазута на фракции осуществляется в вакууме для предотвращения его термического разложения. При этом получают следующие масла: соляровое, трансформаторное, веретенное, машинное и др.
Порядок работы.
В колбу Вюрца объемом 100 мл наливают 50 мл сырой нефти. Колбу закрывают пробкой с термометром и через отводную трубку соединяют с холодильником, к концу которого присоединяют алонж. Массу взятой нефти вычисляют по формуле:
m = V ,
где: V - объем нефти, - плотность нефти
В качестве приемника используют 3 небольшие конические колбы, которые предварительно взвешивают. Колбу Вюрца осторожно нагревают на песчаной бане или на асбестовой сетке. Отмечают начало кипения (н.к.) первой фракции и отбирают продукт, выкипающий до 180oС. При достижении температуры отгоняющихся паров 135oС прекращают подачу воды в холодильник. При температуре отгоняющихся паров 180oС колбу-приемник меняют. Во второй приемник отбирают керосиновую фракцию с интервалом температуры кипения 180-270oС. Газойлевую фракцию (270-350oС) отбирают в третий приемник.
Рис.1. Установка для перегонки нефти
1- перегонная колба (колба Вюрца); 2- холодильник; 3- алонж; 4- приемник.
Приемники с отобранными дистиллятами взвешивают и по разности определяют массу каждой фракции. Затем при помощи мензурок определяют объем каждой фракции и вычисляют их плотность (вычисленная плотность). Убеждаются, что плотность фракций растет с увеличением температуры их кипения.
После этого аналогичные фракции от всех опытов сливают в одну мензурку, и плотность всех фракций определяется с помощью ареометров (экспериментальная плотность). Полученные данные сравниваются с вычисленными. Результаты перегонки заносятся в таблицу 1 и составляется материальный баланс перегонки.
Таблица1. Материальный баланс фракционной перегонки нефти
Название |
Пределы |
Объем, |
Масса, |
Плотность |
Выход в % |
||
продукта (фракции) |
кипения, oC |
см3, мл |
г |
выч. |
эксп |
объм. |
вес. |
Взято: |
|
|
|
|
|
|
|
Нефть |
|
50 |
|
|
|
100 |
100 |
Получено: |
|
|
|
|
|
|
|
1. Бензин |
н.к.-180 |
|
|
|
|
|
|
2. Керосин |
180-270 |
|
|
|
|
|
|
3. Газойль |
270-350 |
|
|
|
|
|
|
Остаток (мазут) |
выше 350 |
|
|
|
|
|
|
Всего получено |
|
|
|
|
|
100 |
100 |
Методические указания по работе.

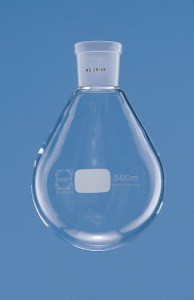

Круглодонная колба с исходным раствором. Жидкость должна занимать не более 2/3 объема колбы для предотвращения выброса кипящей жидкости в приемную колбу.

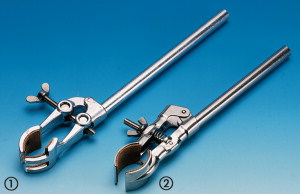

Лапка. Важно! Металлическая лапка НЕ должна соприкасаться со стеклом, для избежания растрескивания колбы при перегонке. Для этого между колбой и лапкой помещают резиновые прокладки.
Насадка Вюрца или 3-х ходовой переходник. Насадка Вюрца выбирается из варианта (А) для жидкостей с температурой кипения менее 120 °С и (Б) для жидкостей с температурой более 120 °С.
Термометр. Выбирается из необходимой температуры кипения жидкости и вставляется в насадку Вюрца таким образом, чтобы верхняя часть шарика ртути совпадала с нижней частью бокового отвода насадки. Термометр без шлифа может быть использован, если имеется соответствующая насадка.

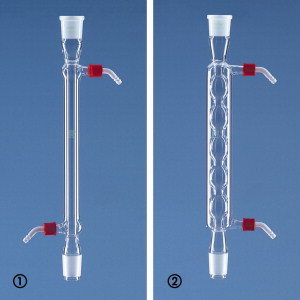

Холодильник Либиха. Холодильник Либиха (1) используется для жидкостей с температурой кипения до 120 °С. Его длина тем больше, чем меньше температура кипения вещества. Подключают холодильник к воде таким образом, чтобы поток воды был направлен против движения паров. Для облегчения соединения внешнюю поверхность керном можно смочить водой. Для веществ с температурой кипения более 120 °С используется воздушный холодильник, либо перегонка проводится без холодильника. В редком случае можно использовать обратный холодильник (2).

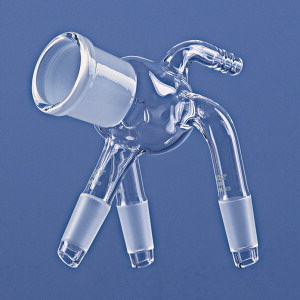

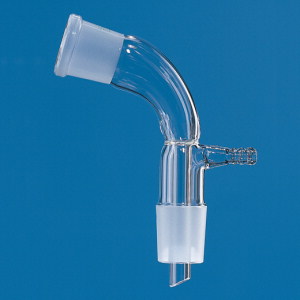

Аллонж и приемные колбы. Аллонж выбирают исходя из следующих критериев: Простой аллонж (А) – для не воспламеняющихся, не гидроскопичных веществ, Важно! при этом используются приемные колбы без шлифа. Аллонж с боковым отводом (Б) – для легковоспламеняющихся веществ (к отводу подсоединяют шланг и направляют его в сливное отверстие, для удаления не сконденсировавшихся паров), для гидроскопичных веществ (к отводу подсоединяют шланг и направляют в склянки Дрекселя или Тищенко с концентрированной серной кислотой, чтобы избежать попадание в перегнанный дистиллят следов влаги, либо соединяют с хлор кальциевой трубкой). Аллонж-«паук» (B) применяют для смены фракций с определенной температурой кипения, отвод используют как и в случае аллонжа (Б).
А Б В
Нагревающий элемент. Выбирают исходя из свойств перегоняемой смеси. Колбонагреватели и пламенные горелки – для негорючих жидкостей. Важно! Водяные бани (т. кип. вещества до 100 °С) – для ЛВЖ. Масляные бани (т. кип. вещества до 200 °С) – для более точной регулировке температуры в перегонной колбе. При этом температура бани на 20-30 °С больше температуры кипения жидкости.
Рекомендации
Важно! Следует следить, чтобы прибор всегда был соединен с атмосферой.
В перегонную колбу следует добавить «кипелки» (осколки фаянса, молекулярные сита и т.п.) для равномерного кипения жидкости. Важно! Нельзя добавлять свежие кипелки в кипящую жидкость. При этом неизбежно происходит бурное ее вскипание и выброс из колбы.
При правильной скорости перегонки на термометре всегда удерживается капля жидкости, если ее нет – раствор перегрет.
Нормальная скорость перегонки, если из холодильника стекает 1 капля в 2-3 сек.
Если вещество начинает кристаллизоваться при перегонке охлаждение следует отключить, чтобы горячие пары вещества растворили выпавший осадок
