Опыт 6. Исследование электроемкости плоского конденсатора
Вариант 1: Оборудование: (рис.28, 29, 30) конденсатор разборный, электрометр, палочка стеклянная (эбонитовая), кусочки ткани, линейка, лист оргстекла (бумаги).
Обнаруживают изменения показаний электрометра при изменении расстояния между пластиками конденсатора, при изменении площади пластин (смещением их в плоскости пластин друг относительно друга), при помещении между пластинами листа из оргстекла.
Рис.28 Рис.29
Рис.30
Опыт 7. Стекание заряда с острия
Вариант 1. Оборудование: (рис.31) острие из комплекта электрометров (остро отточенный гвоздь), электрофорная машина, изолирующий штатив, свеча
.
Рис.31.
«Электрический ветер» можно обнаружить по отклонению пламени свечи, расположенной вблизи заряженного острия

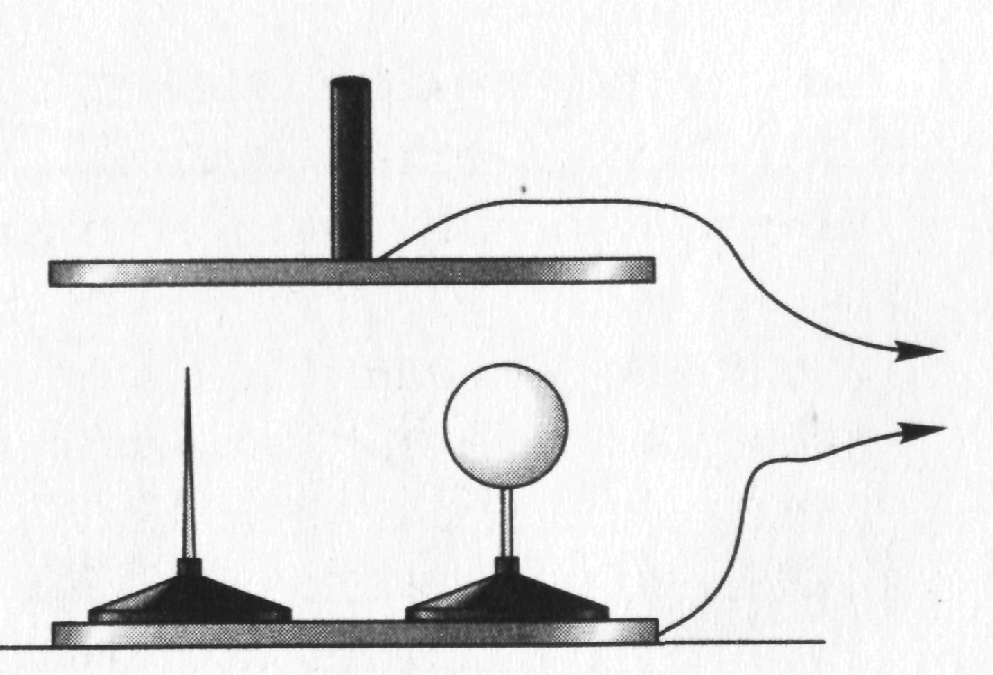

Вариант 2. Оборудование: (рис.32) диск от разборного конденсатора, металлический шар и металлическое острие из комплекта электрометров, металлическая проводящая подставка, провода, электрофорная машина.
Для демонстрации действия громоотвода установку собирают по рис.32. Оба диска подключают к разрядникам электрофорной машины и сначала подбирают опытным путем такое расстояние между шаром (без наличия острия) и верхним диском, чтобы между ними проскакивала искра.
Установив острие на нижнем диске так, чтобы его конец был на одном уровне с верхней точкой поверхности шара, покажите, что при наличии острия искрового разряда не происходит.
Рис.32
