- •Качество топографических планов
- •2. Точность измерений в плане
- •2.3 Точность линейных измерений по картам
- •2. Точность определения расстояний и направлений между контурными точками плана
- •3. По исследованиям Белорусской сха:
- •5. Точность определения уклона
- •Влияние ошибки определения высот на ошибки длин линий:
- •8. Точность измерения площадей
3. По исследованиям Белорусской сха:

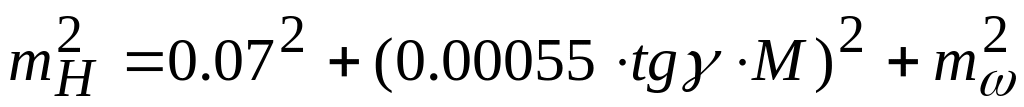

Где - угол наклона местности; - погрешность, вызванная обобщением рельефа местности. Для масштаба 1 : 1000 = 0,08 м, для масштабов 1:5000 и 1:2000, = 0,13 -0,11м соответственно.
Т а б ли ц а 1
Масштаб съемки |
Высота сечения рельефа, м |
Максимальное расстояние между пикетами, м |
Средняя квадрати-ческая погрешность м |
1:5000 |
1.0 |
100 |
* 0,15 |
1:2000
|
0,5 |
50 |
0,10
|
|
1,0 |
70 |
0,13 |
1 : 1000 |
0,5 |
30 |
0,08 |
С.к.п. определения высот точек по плану для равнинной местности приведены в табл. 1.
Другие формулы для оценки точности определения высот по горизонталям плана, составленного по материалам крупномасштабной съемки дают результаты того же порядка
4.Если точка расположена между горизонталями и высота ее определяется путем интерполирования, то СКП высоты этой точки может быть приравнена погрешности определения высоты горизонтали.

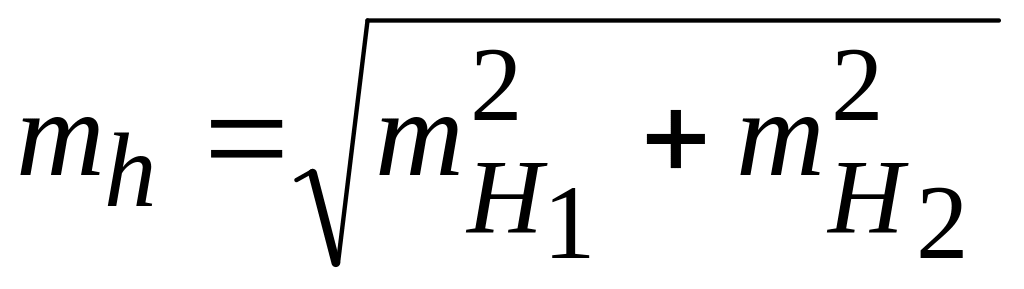

Тогда средняя квадратическая погрешность определения превышения по разностям высот точек и , взятых с плана, может быть получена по формуле:
При условии, что высоты точек не коррелированы и принимая ,
СКП превышения :

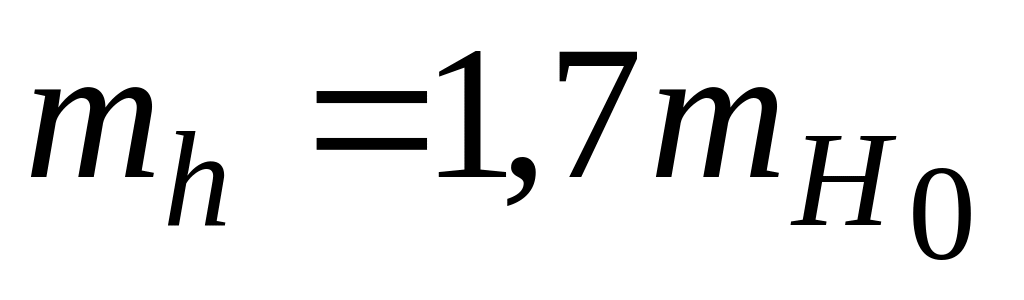

Но в общем случае : ,
где коэффициент корреляции высот точек, который зависит от расстояния S между точками с высотами и . Если расстоянии между пикетами , меньше максимальнго допускаемого инструкцией по производству топографических съемок, то следует учитывать; в остальных случаях при =0.
5. Точность определения уклона
Уклон определяется по формуле :
СКП уклона в общем виде
При этом правило учета прежнее.
Формула (1.6) показывает, что точность определения уклона уменьшается с уменьшением расстояния S. Поэтому при равных заложениях между горизонталями (однородном уклоне) для повышения точности его определяют через одну-две горизонтали. Копии топографических планов обладают большими погрешностями, чем оригиналы планов .
Влияние ошибки определения высот на ошибки длин линий:
, где .
При 1: М = 1: 25000, . Для км и угола наклона 60
м.
8. Точность измерения площадей
Точность определения площадей участков зависит от ошибок положения точек, образующих границу участка
, га,
где : - площадь; отношение длины участка к ширине; ошибка положения точки на плане ;
Пример 3 Вычислить С.К.О. площади участка прямоугольной формы при:
га для планов М1 = 1:2000 и М2= 1:5000 мм
1. Для М1 = 1:2000 га
2. Для М2 = 1:2000 га ; и .
Для повышения точности необходимо измерять площади на местности
Точность определения объемов земляных работ при вертикальной планировке
9.1 по сетке квадратов : ,
где - размер стороны квадрата , м ;
- С.К.П определения высот,м ; .
- коэффициент случайного влияния; расстояние между точками.
В равнинной местности =0,012; 20 м.; м.
площадь насыпи или выемки (га);
При м; м ; га.
м3.
При средней рабочей отметке м м3
;
