3.3. Оформлення графічних об’єктів

3.3.1. Оформлення таблиць

Нумерація таблиць проводиться послідовно згідно з номером розділу, наприклад: 2.1; 2.2; і т.д. Розміщення - праворуч на сторінці над назвою таблиці, незалежно від орієнтації сторінки. Нумерують таблицю один раз над першою її частиною. При цьому слово „Таблиця" пишеться курсивом і ставиться її номер, в кінці номера крапка не ставиться. Над іншими частинами (в разі переносу на другу сторінку) пишуть слова „Продовж. табл." і вказують номер таблиці, а також наводять додатковий рядок з номерами граф таблиці. Назву таблиці наводять по центру рядка з великої літери, в кінці назви таблиці крапку не ставлять.

Заголовки граф повинні починатися з великих літер, підзаголовки з малих літер. Графу з порядковими номерами рядків до таблиці включати не треба.

Приклад оформлення таблиці

Таблиця 3.1

СКВ оцінок амплітуд сигналів OFDM з імовірністю правильного

приймання 0,999 по 100 реалізаціх під час передавання 12‑разрядним ЦАП

Поря- док РAM	, кГц		Кількість відліків		Номер несучої		СКВ		Міжсим-вольний інтервал
1	2		3		4		5		6
Для 4-частотного сигналу OFDM
256		1562,500		64		3		0,33036		2
		781,250		128		3		0,32823
		390,625		256		2		0,33256

Продовж. табл. 3.1

1	2	3	4	5	6
Для 32-частотного сигналу OFDM
64	781,250	128	5	0,164	1
	390,625	256	4	0,16557
	195,3125	512	4	0,16613

3.3.2. Оформлення рисунків (схем)

Нумерація рисунків проводиться послідовно згідно з номером розділу внизу під рисунком (схемою): 2.1; 2.2; 2.3 і т.д. Назва рисунка наводиться малими літерами (крім першої великої) по центру рядка – розмір шрифта 14 пт, в кінці назви рисунка крапку не ставлять. У випадку, коли у ролі рисунка виступає графік, його осі мають бути обов’язково позначені відповідними параметрами та їх величинами (наприклад, t, с – що означає: t – час; с – в секундах) і визначено початок відліку. Приклад оформлення структурної схеми наведено на рисунку 3.1. В тексті обов’язково спочатку повинно бути посилання на рисунок, а потім сам рисунок.

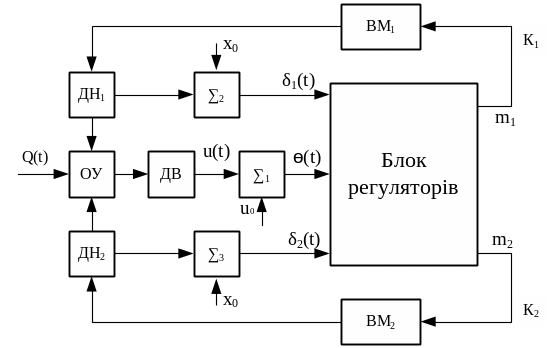

Рис. 3.1. Структурна схема системи автоматичного регулювання

положення антенної щогли

Елементи рисунка та позначень повинні бути чіткими та акуратними. Рисунок бажано розміщувати на всю ширину поля сторінки.

Рисунок відокремлюють від попереднього і подальшого тексту роботи вільним рядком.

У тексті дипломної роботи обов’язково мають бути посилання на наведені рисунки і таблиці.

При необхідності нижче назви рисунка розміщуються пояснення пронумерованих складових частин (елементів) об’єкта, зображеного на рисунку.

Приклад оформлення графічного матеріалу наведено на рисунку 3.2.

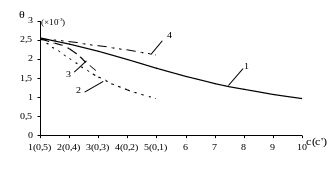

Рис. 3.2. Залежність похибки в САУ від значень коефіцієнта

концентрації с(с′) та типів ФП, які використовуються в НР:

1 – для трикутних; 2 – для експоненціальних;

3 – для гаусових; 4 – для дзвіноподібних
