Оформлення схеми
14. Preferences (Ctrl+Е) – вибір елементів оформлення схеми у відповідності з меню на рисунку П.1.5,б, в якому опції мають наступне призначення:
Show grid – показувати сітку для зручності рисування схеми (за замовчуванням опція вимкнена, інші включені); опція активна тільки при включеній опції Use grid – використовувати сітку;
Show labels – показувати позиційні позначення компонентів, наприклад, C1, С2 для конденсаторів;
Show models – показувати найменування моделей компонентів, наприклад, типів транзисторів;
Show values – показувати номінали компонентів, наприклад, опори резисторів.
15. Analysis Options (Ctrl+Y) – вибір режимів моделювання в діалоговому вікні на рисунку П.1.6 з установкою наступних опцій:
Transient – розрахунок перехідних процесів;
Steady–state – розрахунок стаціонарного режиму схеми;
Assume linear operation – при розрахунку прийняти лінеаризовану модель активних компонентів (Active Component Simulation);

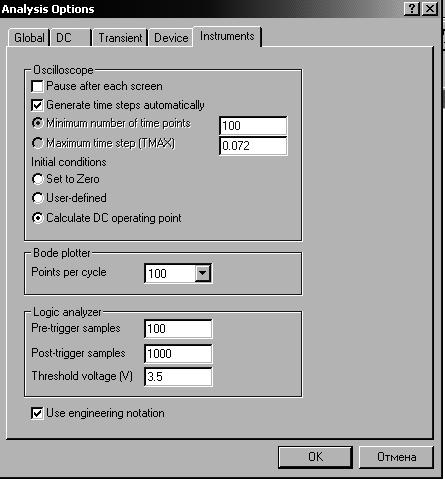

Рисунок П.1.6 – Вікно вибору режимів моделювання
Pause after each screen – пауза після заповнення екрана осцилографа (Oscilloscope Display);
Store results for all nodes – збереження (запам'ятовування) результатів моделювання для всіх контрольних точок (вузлів) схеми;
Tolerance – задання допустимої похибки моделювання (за замовчуванням 1%); чим менша похибка моделювання, тим більші затрати часу на моделювання;
Time domain points реr cycle – вибір кількості відліків відображуваного на екрані осцилографа сигналу (за замовчуванням – 100 точок на період, може бути збільшено в 100 разів). Із збільшенням кількості відліків форма сигналу розраховується більш точно при одночасному уповільненні процесу моделювання; в деяких випадках занижене (встановлене за замовчуванням) значення параметра може привести до істотних спотворень результатів моделювання;
Bode Analysis points реr суcle – вибір кількості розрахункових точок для відображення результатів моделювання на екрані вимірника амплітудно-частотних і фазочастотних характеристик; збільшення кількості точок дозволяє зменшити похибки від дискретності установлення візирної лінійки по осі X (осі частот);
Temporary file size for simulation [Mb] – розмір тимчасового файлу для зберігання результатів моделювання (за замовчуванням 10 Мбайт).
П.1.5. Меню Window
Меню Window містить наступні команди:
Arrange (Ctrl + W) – впорядковування інформації в робочому вікні EWB перезаписом екрана, при цьому виправляються спотворення зображень компонентів з’єднуваних провідників;
Circuit – виведення схеми на передній план;
Description (Ctrl + D) – вивід на передній план опису схеми, якщо він є, або вікна-ярлика для його підготовки (тільки на англійській мові).
П.1.6. Меню Help
Меню Help побудовано стандартним для Windows способом. Воно містить короткі відомості про всі розглянуті вище команди, бібліотечні компоненти і вимірювальні прилади, а також відомості про саму програму. Для отримання довідки про бібліотечний компонент його необхідно відмітити на схемі клацанням мишки (він висвітиться червоним кольором) і потім натиснути клавішу F1.
