Розрахунок
1. Вибираємо напрям для струму, як показано рисунку 6.1,а стрілкою.
2. Записуємо диференціальне рівняння на основі закону Кірхгофа для початкового моменту часу після комутації:
.
3. Представляємо шуканий струм у вигляді суми вільної та усталеної складових:
.
4. Записуємо характеристичне рівняння і знаходимо його корені:
,
.
5. Розрахунок для вільного струму знаходимо в такій формі:
.
6. Знаходимо вимушену складову струму перехідного процесу:
.
7. Знаходимо значення струму перехідного процесу в момент t = 0 на основі першого закону комутації:
.
8. Визначаємо постійну інтегрування А:
.
9. Записуємо кінцевий вираз для струму перехідного процесу:
.
10.
За отриманим результатом для струму
будуємо графік
.
I |
t |
6 |
0 |
8,36 |
0,0005 |
9,79 |
0,001 |
10,66 |
0,0015 |
11,19 |
0,002 |
11,51 |
0,0025 |
11,70 |
0,003 |
11,82 |
0,0035 |
11,89 |
0,004 |
11,93 |
0,0045 |
11,96 |
0,005 |
11,98 |
0,0055 |
11,99 |
0,006 |
11,99 |
0,0065 |
11,99 |
0,007 |
12,00 |
0,0075 |

Рисунок 6.2
Задача 6.2: Розв’язати задачу 6.1 для випадку розмикання ключа. Побудувати графік залежності .
Розрахунок
1. Записуємо диференціальне рівняння на основі другого закону Кірхгофа для початкового моменту часу після комутації:
.
2. Представляємо шуканий струм у вигляді суми вільної та усталеної складових:
.
3. Складаємо характеристичне рівняння і знаходимо його корені:
,
.
4. Розрахунок для вільного струму знаходимо в такій формі:
.
5. Знаходимо вимушену складову струму перехідного процесу:
.
6. На основі першого закону комутації знаходимо значення струму перехідного процесу в момент t = 0:
.
7. Розраховуємо постійну інтегрування А:
.
9. Записуємо кінцевий вираз для струму перехідного процесу:
.
10. За отриманим рівнянням для струму І будуємо графік.
i |
t |
12 |
0 |
9,64 |
0,00025 |
8,21 |
0,0005 |
7,34 |
0,00075 |
6,81 |
0,001 |
6,49 |
0,00125 |
6,30 |
0,0015 |
6,18 |
0,00175 |
6,11 |
0,002 |
6,07 |
0,00225 |
6,04 |
0,0025 |
6,02 |
0,00275 |
6,01 |
0,003 |

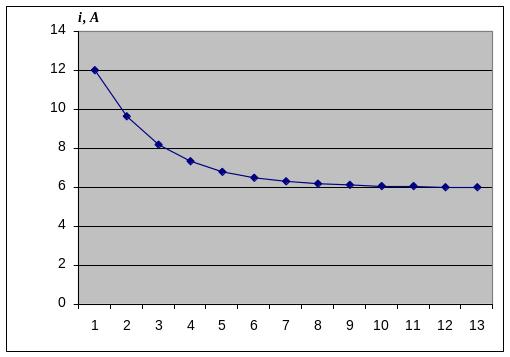

Рисунок 6.3
Задача 6.3: Визначити струм у колі конденсатора (рисунок 6.4), якщо Е=200В, С=2мкФ, R1=R2=10Ом, Uc(0–)=100В Побудувати графік залежності , Uc(t).
Рисунок 5.4
Розрахунок
1. Умовно приймаємо додатні напрями для струмів та напруги на конденсаторі і відзначаємо їх стрілками.
2. Записуємо диференціальне рівняння на основі другого закону Кірхгофа:
тому
.
3. Представляємо напругу на конденсаторі у вигляді суми вільної та усталеної складових:
.
4. Записуємо характеристичне рівняння і знаходимо його корені:
,
.
5. Розрахунок для вільної складової напруги на конденсаторі знаходимо в такій формі:
.
6. Знаходимо вимушену складову напруги на конденсаторі:
.
7. Знаходимо значення перехідної напруги на конденсаторі в момент t = 0 на основі другого закону комутації:
.
8. Визначаємо постійну інтегрування:
.
9. Записуємо рівняння для змінної напруги на конденсаторі:
.
10. Струм i в колі знайдемо так:
.
11. За отриманим рівнянням для струму i та напруги uc будуємо графік та uC = f(t).
i |
t |
0,02000 |
0 |
0,01558 |
0,005 |
0,01213 |
0,01 |
0,00945 |
0,015 |
0,00736 |
0,02 |
0,00573 |
0,025 |
0,00446 |
0,03 |
0,00348 |
0,035 |
0,00271 |
0,04 |
0,00211 |
0,045 |
0,00164 |
0,05 |
0,00128 |
0,055 |
0,00100 |
0,06 |
0,00078 |
0,065 |
0,00060 |
0,07 |
0,00047 |
0,075 |

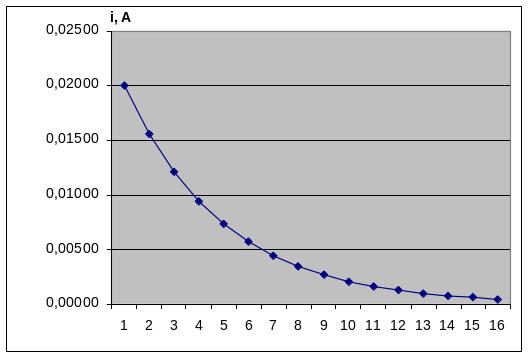

Рисунок 6.5
Задача 6.4: Розрахувати струм у колі конденсатора і напругу на конденсаторі через час t=0,04 секунди після розмикання ключа К в задачі 6.3.
