3.2.1. Розрахунок
Миттєве значення струму в колі дорівнює в загальному випадку сумі постійної складової, основної та вищих гармонік. Розрахунок проводимо за кожною гармонікою окремо.

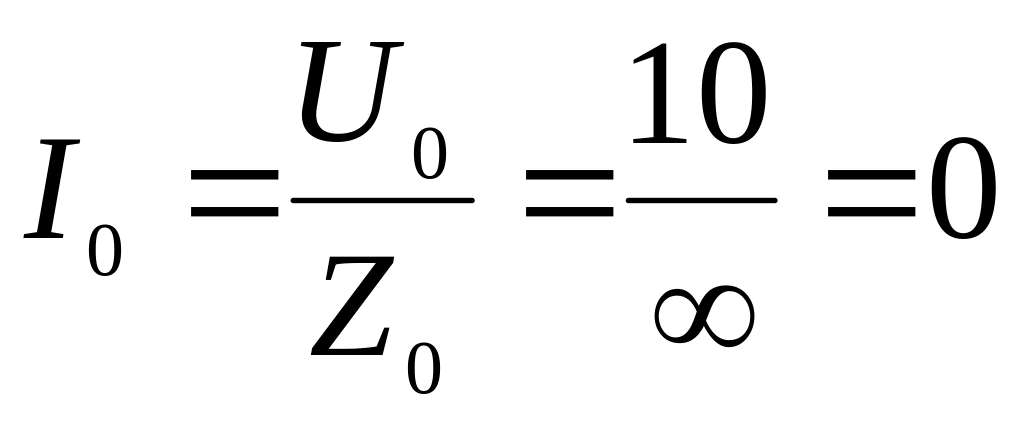

Постійна складова (нульова гармоніка):
Отже, у даному електричному колі постійна складова струму I0=0. Виконаємо розрахунки для гармонічних складових.
Перша гармоніка.
,
або
в комплексній формі
Комплексний опір для першої гармоніки:
Комплексне значення струму першої гармоніки:
Миттєве значення першої гармоніки струму:

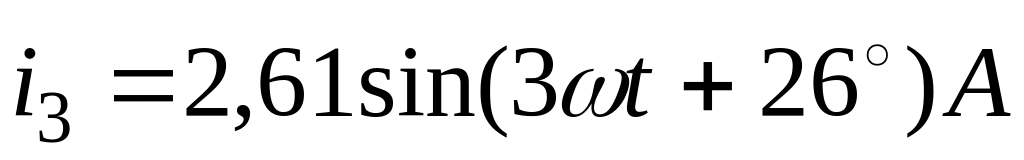

Розрахунок струму третьої гармоніки здійснюється аналогічно.
Миттєве значення струму в колі:
Діюче значення струму:
Активна потужність:
або
Реактивна потужність:
Діюче
значення підведеної напруги:
Повна потужність:
4. Розрахунок трифазних електричних кіл
4.1. Розрахунок при симетричному навантаженні фаз споживачів, сполучених зіркою
Приклад
4.1.
Трифазний споживач потужністю Pном
=10·кВт;
напругою Uном
=380·В;
коефіцієнтом потужності
та коефіцієнтом корисної дії
приєднаний до трифазної чотирипровідної
мережі напругою 380/220·В. Визначити фазні,
лінійні струми та струм у нейтральному
проводі при сполученні фаз споживача
зіркою. Побудувати векторну діаграму.

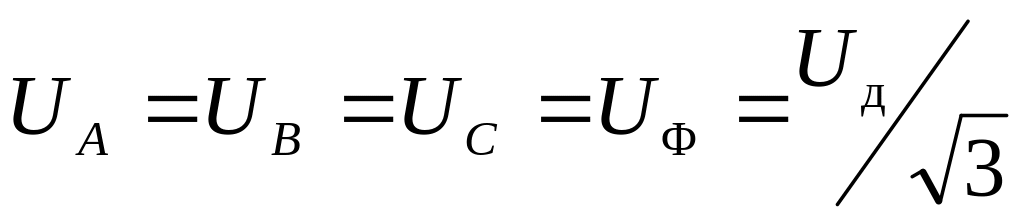

При сполученні фаз споживача зіркою напруга на фазах Uф=220·В. Лінійна напруга мережі Uл при цьому становить
Uл
=
Uф
=
220=380·В.
Якщо
початкову фазу напруги
прийняти рівною нулю, то миттєве значення

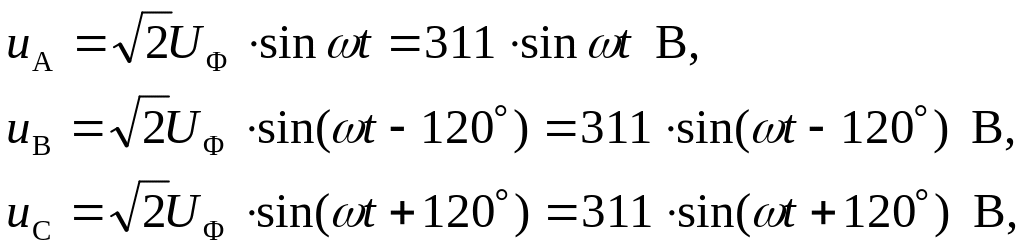

фазних напруг запишеться як:
або в комплексній формі:

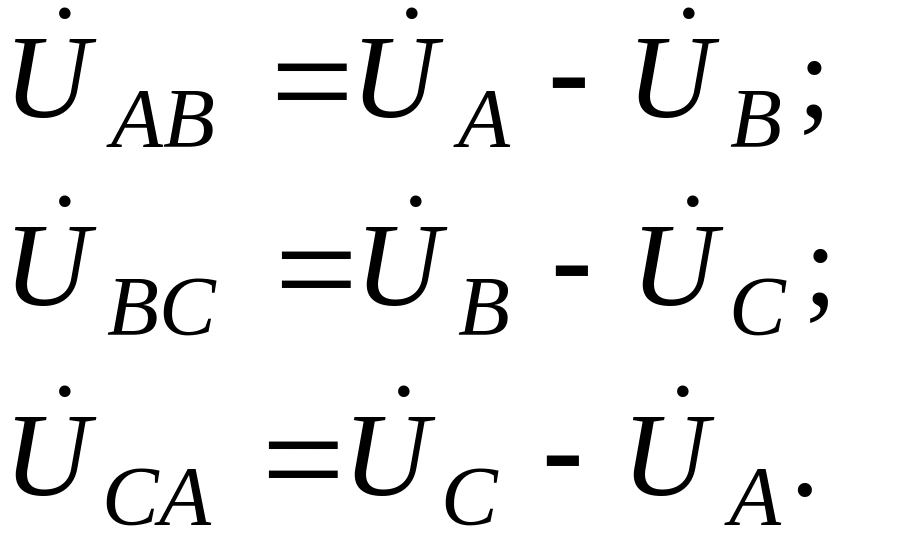

Між лінійними та фазними напругами мають місце співвідношення:
Виразимо лінійні напруги в комплексній формі:
Діюче значення фазного струму:
.
Модуль повного опору фази:
.
Активний опір фази споживача:
.
Реактивний опір фази:
.
Кут зсуву фаз між векторами напруги Uф та струму Iф у всіх фазах навантаження буде однаковим:
Струм
Iф
відстає за фазою від напруги Uф
на кут
,
так як навантаження має активно-індуктивний
характер.
Якщо розрахунок проводити в комплексній формі, то відповідні фазні струми дорівнюють:
Cтрум у нейтральному проводі при симетричному навантаженні в чотирипровідному трифазному колі, визначений за першим законом Кірхгофа, дорівнює нулю:
.
Отже,
при симетричному навантаженні, фази
якого сполучні зіркою, зокрема, при
живленні електроенергією трифазних
споживачів, нейтральний провід не
встановлюють. Векторна діаграма напруг
та струмів для даного прикладу зображена
на рисунку 4.1.
Лінійні Iл та фазні Iф струми при з’єднанні споживачів зіркою однакові:
Iл = Iф.
При активному навантаженні (ZA=ZB=ZC=R) кут зсуву фаз між векторами напруги Uф та струму Iф у всіх фазах дорівнює нулю.
4.2. Розрахунок при несиметричному навантаженні фаз споживачів, сполучених зіркою
Приклад
4.2.
Нехай фазна напруга споживачів у
чотирипровідному трифазному колі
В.

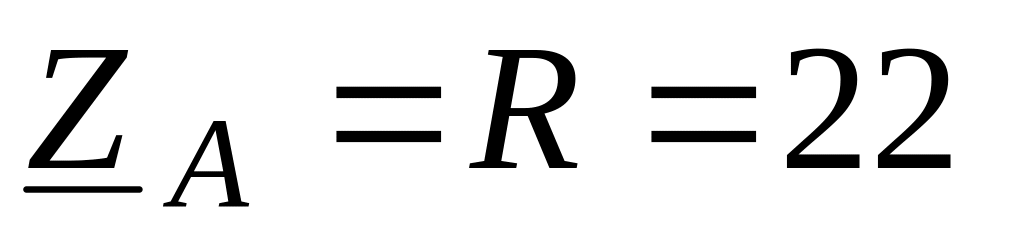

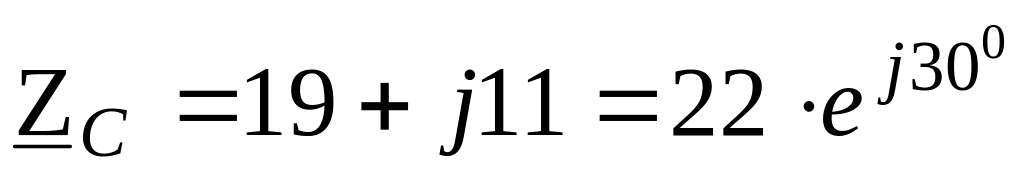

Опори фаз споживача в комплексному
вигляді становлять:
Ом;
Ом;
Ом.
Визначити струм у нейтральному проводі та побудувати векторну діаграму напруг і струмів.
Приймемо, що вектор фазної напруги Uф збігається з віссю дійсних чисел. Тоді
Струм у нейтральному проводі:
В
екторна
діаграма струмів та напруг для цього
випадку побудована на рисунку4.2.
Нейтральний провід вирівнює потенціали нейтральних точок джерела та споживача. За рахунок цього забезпечується рівність діючих значень фазних напруг споживача:
У
трифазному колі при несиметричному
навантаженні фаз та відсутності
нейтрального проводу напруги на фазах
споживача не будуть рівні між собою
(UA¹UB¹UC),
тому що між нейтральними точками джерела
та споживача виникає напруга
.
Ця напруга називається напругою зміщення
нейтралі.
Напругу
зміщення нейтралі
визначають у комплексному вигляді за
формулою:
де YA, YB, YC та YN – провідності фаз та нейтрального проводу.
При
відсутності нейтрального проводу
і напруга
для даних прикладу 2 дорівнює:

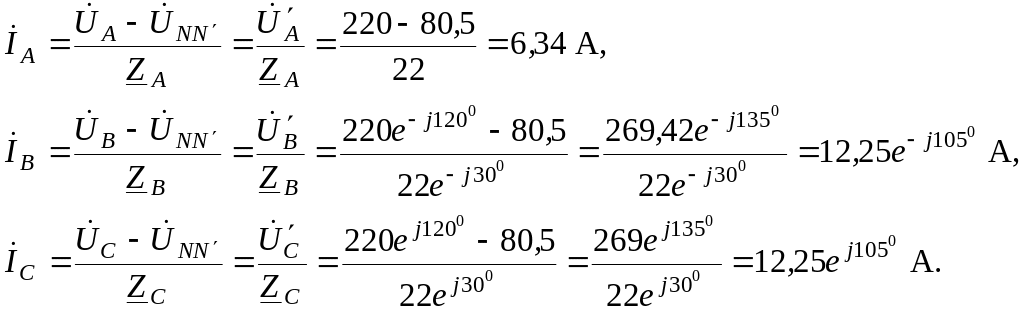

Струми у фазах навантаження:
Згідно першого закону Кірхгофа:
Векторна діаграма для цього випадку побудована на рисунку 4.3.
Рисунок 4.3 – Векторна діаграма напруг трифазного несиметричного споживача, сполученого зіркою, при відсутності нейтрального проводу
