11.2. Порядок виконання роботи

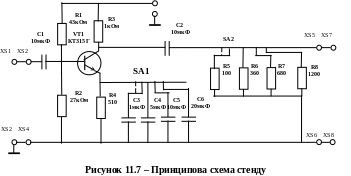

С
хема
стенду підсилювача зображена на рисунку
11.7.
Зняти АЧХ каскаду з СЕ в режимі холостого ходу (
).
Для цього вхідний сигнал (від генератора
ГЗ-118) подати на вхід
XS1,
перемикачі встановити в такі положення:
SA1
–
в
“4”, SA2
– в “1”.
Результати занести в таблицю
11.1. Вимірювання
вхідної та вихідної напруг здійснюється
цифровими вольтметрами (осцилограф,
який під‘єднується до виходу підсилювача,
призначений для контролю відсутності
спотворень вихідного сигналу).
Таблиця 11.1
f, кГц |
0,1 |
0,2 |
0,5 |
1,0 |
2,0 |
5,0 |
10 |
20 |
50 |
100 |
Uвх, мВ |
|
|
|
|
|
|
|
|
|
|
Uвих, мВ |
|
|
|
|
|
|
|
|
|
|
КUXX |
|
|
|
|
|
|
|
|
|
|
Зняти амплітудну характеристику каскаду з СЕ. Результати занести в таблицю 11.2.
Таблиця 11.2
Uвх, мВ |
|
|
|
|
|
|
|
|
|
|
Uвих, мВ |
|
|
|
|
|
|
|
|
|
|
3. Дослідити вплив опору навантаження на параметри підсилювача. Результати занести в таблицю 11.3.
Таблиця 11.3
RH, Ом |
|
1,2 |
0,68 |
0,36 |
0,1 |
Uвх, мВ |
|
|
|
|
|
Uвих, мВ |
|
|
|
|
|
КU |
|
|
|
|
|
4. Дослідити вплив ємності CE на параметри підсилювального каскаду. Результати занести в таблицю 11.4.
Таблиця 11.4
СЕ, мкФ |
- |
1 |
5 |
10 |
20 |
Uвх, мВ |
|
|
|
|
|
Uвих, мВ |
|
|
|
|
|
КU |
|
|
|
|
|
