9.3.3. Визначення коефіцієнта пульсацій однопівперіодного випрямляча при зміні струму навантаження
а) Встановіть ємність конденсатора в схемі рисунка 9.1 рівною 470 мкФ. Встановлюючи опір резистора навантаження 30, 50, 100, 200 і 500 Ом, виміряйте максимум і різницю між максимумом і мінімумом напруги на виході випрямляча за показами осцилографа. Результати запишіть у розділ "Результати експериментів".
б). Обчисліть середні значення напруги Ud.
в). Обчисліть коефіцієнти пульсацій вихідної напруги, необхідні для побудови залежності q від опору резистора навантаження.

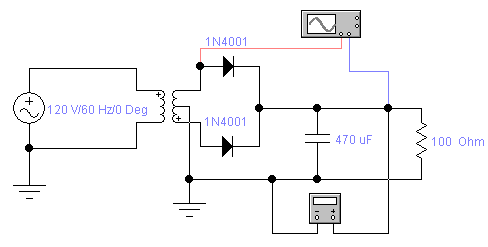

Рисунок 9.2
9.3.4. Визначення коефіцієнта пульсацій двопівперіодного випрямляча
Змоделюйте схему, приведену на рисунку 9.2. Повторіть п.п. 9.4.2,а)…в). Результати вимірювань занесіть у таблицю.
9.4. Обробка результатів досліджень
1. За результатами вимірювань згідно таблиці обчислити коефіцієнт пульсації однопівперіодного випрямляча.
№ з/п |
Показник |
Однопівперіодний випрямляч |
|
При зміні ємності фільтра |
При зміні струму навантаження |
||
1. |
Максимальна вихідна напруга, U2max, B |
|
|
2. |
Мінімальна вихідна напруга, U2min, B
|
|
|
3. |
Різниця між максимумом та мінімумом вихідної напруги, ∆U2, B |
|
|
4. |
Середнє значення вихідної напруги, Ud, мА |
|
|
5. |
Середнє значення вихідної напруги Ud за показами мультиметра |
|
|
6. |
Коефіцієнт пульсації вихідної напруги, q |
|
|
№ з/п |
Показник |
Двопівперіодний випрямляч |
1. |
Максимальна вихідна напруга, U2max, B |
|
2. |
Мінімальна вихідна напруга, U2min, B |
|
3. |
Різниця між максимумом та мінімумом вихідної напруги, ∆U2, B |
|
4. |
Середнє значення вихідної напруги, Ud, мА |
|
5. |
Середнє значення вихідної напруги Ud за показами мультиметра |
|
6. |
Коефіцієнт пульсацій вихідної напруги, q |
|
2. Результати обчислень занести у таблицю.
3. Побудувати графіки вказаних вище залежностей.
9.5. Контрольні питання
1 Виведіть формулу для розрахунку середнього значення вихідної напруги випрямляча з ємнісним фільтром на виході.
2 В якому діапазоні напруги може змінюватися середнє значення вихідної напруги випрямляча з ємнісним фільтром на виході?
3 Які фактори впливають на величину коефіцієнта пульсацій випрямляча з ємнісним фільтром на виході?
4 Порівняйте середнє значення вихідної напруги для схем однопівперіодного та двопівперіодного випрямляча з ємнісним фільтром на виході при однакових навантаженнях.
5 Порівняйте коефіцієнт пульсацій в однопівперіодному та двопівперіодному випрямлячах з ємнісним фільтром на виході.
6 Чи будуть відрізнятися середні значення вихідної напруги однопівперіодної та двопівперіодної схем випрямлення з ємнісним фільтром, якщо опір навантаження рівний нескінченності?
7 Чи буде впливати частота вхідної напруги випрямляча на середнє значення вихідної напруги і на коефіцієнт пульсацій при зафіксованих значеннях ємності фільтра та опору навантаження?
