П.3.10. Відмінності приладів програми ewb 5.Хх
Велика частина приладів програми п'ятої версії не відрізняється від розглянутих вище. Найбільшим змінам піддалися генератор слова та логічний аналізатор.
Генератор слова (рисунок П.3.11,а) відрізняється від розглянутого раніше тим, що він є 16- розрядним. Кодові комбінації можна задавати з клавіатури в шістнадцятковому коді (на дисплеї, розташованому зліва на лицьовій панелі), двійковому (у вікні-рядку Binary) або символьному вигляді (у вікні-рядку ASCII); в кожному випадку необхідно заздалегідь активізувати курсор в заданому місці. При цьому номер редагованої комірки фіксується у віконці Edit блоку Adress. Всього таких комірок і, отже, комбінацій – 2048. В процесі роботи генератора у відсіку Adress відображається номер поточної комірки (Current), комірки ініціалізації або початку роботи (Initial) і кінцевої комірки (Final). Видавані на 16 виходах (в нижній частині генератора) кодові комбінації відображаються в текстовому (ASCII) і двійковому коді (Binary).
Рисунок П.3.11 – Лицьова панель генератора слова EWB 5.хх
Запуск генератора здійснюється аналогічно розглянутому вище. Доповненням тут є зовнішній запуск (кнопка External) при готовності даних (клема Data ready). Сигнал з цього виходу супроводжує кожну видану комбінацію, і використовується у тому випадку, коли апарат, який розглядається володіє властивістю підтвердження. В цьому випадку отримання чергової кодової комбінації і супроводжуючого його сигналу DATA READY досліджуваний апарат повинен видати сигнал підтвердження одержання даних, який подається на вхід синхронізації генератора і виконує черговий запуск генератора.
До доповнюючих органів керування відноситься також кнопка Breakpoint – зупинка роботи генератора у вказаній комірці. При цьому потрібна комірка вибирається на дисплеї генератора курсором, а потім натискається Breakpoint. Суттєво розширені функції кнопки Pattern, після її натискання викликається меню з опціями:
Clear buffer – стерти вміст усіх комірок (вміст буфера екрана);
Open – загрузити кодові комбінації (файлу з розширенням .dp);
Save – записати набрані на екрані комбінації у файл;
Up counter – заповнити буфер екрана кодовими комбінаціями, починаючи з 0 в нульовій комірці і дальше (до 03FF) з надбавкою 1 в кожній наступній комірці;
Down counter – заповнити буфер екрана кодовими комбінаціями, починаючи з 03FF у нульовій комірці із зменшенням на 1 в кожній подальшій комірці;
Shift right – заповнити кожні чотири комірки комбінаціями 1–2–4–8 зі зміщенням їх в наступних чотирьох комірках вправо (наприклад, 8000, 4000, 2000, 1000, 0800, 0400…0001);
Shift left – , теж саме але із зсувом вліво (0001, 0002, 0004, 0008, 0010, 0020…8000);
Логічний аналізатор (рисунок П.3.12).

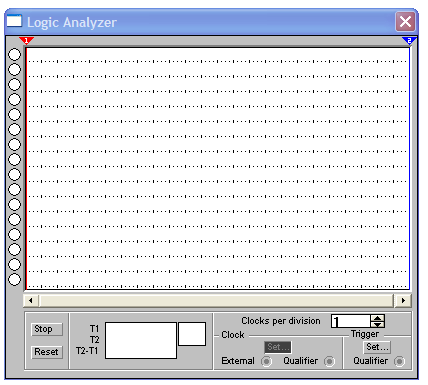

Рисунок П.3.12 – Лицьова панель логічного аналізатора EWB 5.хх
Основна відмінність цього аналізатора від раніше розглянутого – збільшена у два рази кількість каналів. Аналізатор укомплектований візирними лінійками (як в осцилографі в режимі ZOOM) що дозволяє одержувати точні відліки часових інтервалів T1, T2 і Т2-Т1, а також лінійкою прокрутки по горизонталі для перегляду осцилограм на великому інтервалі.

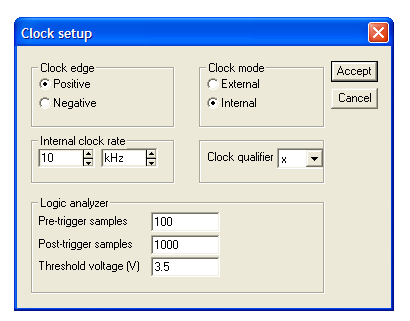

Рисунок П.3.12 – Меню установлення параметрів стартових сигналів
У блоці Clock є дві клеми для підключення як звичайного, так і вибіркового джерела стартових сигналів, параметри яких установлюються за допомогою меню (рисунок П.3.12), яке викликається кнопкою Set. Запуск генератора можна виконувати за переднім (Positive) або заднім (Negative) фронтом стартового сигналу з використанням зовнішнього (External) або внутрішнього (Internal) джерела. У вікні Clock qualifier встановлюється значення логічного сигналу (0, 1 або X), при якому проводиться запуск аналізатора.

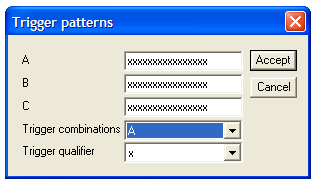

Додаткові умови старту (запуску) аналізатора вибираються в діалоговому вікні на рисунку П.3.13,а, які викликаються кнопкою Set у блоці Trigger. За допомогою цього вікна в каналах А, В і C задаються потрібні двійкові 16-розрядні комбінації сигналів, а потім в рядку Trigger combinations встановлюються додаткові умови відбору, які показані на рисунку П.3.13,б.
а) б)

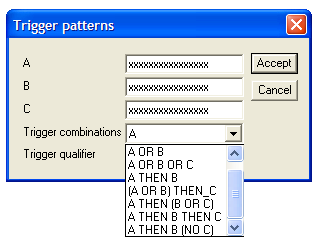

Рисунок П.3.13 – Вікно установлення додаткових параметрів запуску (а) та умов відбору (б)
Перерахуємо деякі з них:
А OR В – запуск аналізатора від каналу А або В;
А THEN В – запуск аналізатора від каналу А, якщо сигнал в каналі В рівний 1;
(А OR В) THEN С – запуск аналізатора від каналу А або В, якщо сигнал в каналі С рівний 1.
У вікні Trigger qualifier можна задати логічні сигнали 1, 0 або X, при яких проводиться запуск аналізатора.
