П.3.8 Логічний аналізатор (Logic Analyzer)

Зовнішній вигляд аналізатора показаний на рисунку П.3.9.

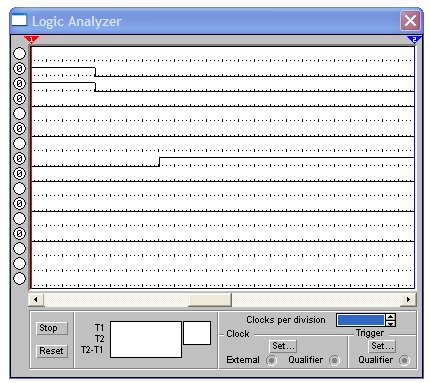

Рисунок П.3.9 – Лицьова панель логічного аналізатора

Він призначений для відображення на екрані монітора 8- розрядних кодових послідовностей одночасно у восьми точках схеми, а також у вигляді двійкових чисел на вхідних клемах-індикаторах і у вигляді шістнадцяткових чисел у вікні HEX. Тривалість розгортки задається у вікні TIME BASE, при натисненні кнопки CLFAR інформація на екрані стирається. У блоці TRIGGER розміщені кнопки запуску за додатним (ввімкнена за замовчуванням) або від’ємним спадом сигналу і клема для підключення зовнішнього джерела синхронізації, наприклад генератора слова (підключається після натискання кнопки EXTERNAL). Крім того передбачений автозапуск (після натиснення кнопки BURST) і запуск за заданою двійковою комбінацією (після натиснення кнопки PATTERN), яка встановлюється користувачем у віконці під кнопкою введенням туди з клавіатури 1, 0 або X (невизначений стан), попередньо клацнувши мишкою на потрібному розряді.

П.3.9 Логічний перетворювач (Logic Converter)

На лицевій панелі перетворювача (рисунок П.3.10) показані клеми-індикатори входів A, B, …, H і одного виходу OUT, екран для відображення таблиці істинності досліджуваної схеми, екран-рядок для відображення її булевого виразу (в нижній частині). В правій частині панелі розташовані кнопки керування процесом перетворення (CONVERSIONS).

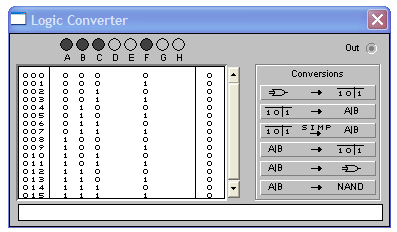

Рисунок П.3.10 – Лицьова панель логічного перетворювача

1 Логічний аналіз n- входового пристрою з одним виходом (входи досліджуваного пристрою підключаються до клем А...Н, а вихід – до клеми OUT).

В даному випадку, використовуючи кнопки керування, одержимо:

1. – таблицю істинності досліджуваного пристрою;

2. – булевий вираз, реалізовуваний пристроєм;

3. – мінімізований булевий вираз;

4. – схему пристрою на логічних елементах без обмеження їх типу;

5. – схему пристрою тільки на логічних елементах І-НЕ.

2 Синтез логічного пристрою згідно таблиці істинності.

1. Клацанням мишки по вхідних клемах А, В ..., Н, починаючи з клеми А, активізуємо мишкою необхідне число входів аналізатора (на рисунку П.3.11 показані активними входи А, В, C і D), внаслідок чого на екрані аналізатора отримуємо початкову таблицю істинності, в якій будуть представлені всі можливі комбінації вхідних сигналів і відповідні їм значення логічних сигналів (0 або 1) в стовпці OUT.

2. Відредагуємо одержану таблицю відповідно до завдання записом 1, 0 або X в стовпці OUT в рядках, які за комбінаціями вхідних сигналів відповідають заданим. Нехай, наприклад, в першому рядку при комбінації вхідних сигналів 0000 (див. рисунок П.3.11) потрібно на виході одержати не 0, а 1. Для цього ставимо курсор мишки на перший рядок стовпця OUT, виконуємо клацання і з клавіатури вводимо 1. Подальші переміщення з метою редагування інших рядків стовпця OUT зручніше виконувати клавішами керування курсором. При цьому дані в стовпцях A, B, C і D редагування не потребують, так як у цих стовпцях уже є всі можливі комбінації. Дальше виконують команди з п. 1, починаючи з п.1.2.

3 Синтез логічного пристрою згідно булевого виразу. Булевий вираз заноситься в екран-рядок, який попередньо активують мишкою. Використовуються символи A…H, при інверсії – A’…H’.

4. Натискуючи кнопку , отримуємо таблицю істинності.

Дальше виконуємо команди п. 1, починаючи з п. 1.3.
